1．起动离合器控制系统故障
    1）使用HDS检查显示DTC P1891时是否同时显示其他DTC。
    是否显示其他DTC？
    是→转至第2）步。
    否→转至第3）步。
    2）使用HDS检查显示DTC P1891时是否同时显示DTC P0796。
    是否显示DTC P0796？
    是→更换起动离合器，转至第21）步。
    否→排除DTC故障，并在故障处理之后重新检查是否显示DTC P1891。
    3）使用HDS清除DTC。
    4）关闭点火开关。
    5）断开电磁阀线束插头。
    6）起动发动机。
    7）换档至D位，并检查车辆是否移动。
    车辆是否移动？
    是→转至第8）步。
    否→更换起动离合器，然后转至第21）步。
    8）关闭点火开关。
    9）连接电磁阀线束插头。
    10）起动发动机，并换至D位。
    11）检查车辆是否缓慢前行，并在平坦道路上检查前行速度。
    车辆是否缓慢前行，前行速度是否大约为5km/h？
    是→转至第12）步。
    否→更换CVT起动离合器压力控制阀，然后转至第21）步。
    12）将车辆停放在平坦路面，施加驻车制动，并安全地固定四个车轮。
    13）压下制动踏板，并换至D位。
    14）完全压下制动踏板时，在节气门全开的情况下，压下加速踏板6～8s，并测量在D位时的失速速度。
    发动机转速是否超过3500r/min？
    是→更换变速器。
    否→转至第15）步。
    15）关闭点火开关。
    16）断开电磁阀线束插头。
    17）换档至D位，并检查车辆是否移动。
    车辆是否移动？
    是→转至第18）步。
    否→更换起动离合器，然后转至第21）步。
    18）如果PCM不是最新版软件，则升级PCM，或使用运行良好的PCM替换。
    19）以大约60km/h的速度试驾车辆1 min以上。
    20）使用HDS检查DTC。
是否显示DTC P1981？
    是→检查电磁阀线束插头、CVT起动离合器压力控制阀插头与PCM端子之间是否连接不良或松动。如果PCM已升级，则使用运行良好的PCM进行替换，然后重新检查。如果PCM已替换，则转至第1）步。
    否→如果PCM已升级，则故障处理完成。如果PCM已替换，则更换原来的PCM。如果在第20）步显示其他DTC，则排除DTC故障。
    21）使用HDS清除DTC。
    22）以大约60km/h的速度试驾车辆1 min以上。
    23）使用HDS检查DTC。
    是否显示DTC P1981？
    是→检查电磁阀线束插头、CVT起动离合器压力控制阀插头与PCM端子之间是否连接不良或松动，然后转至第4）步。
    否→如果未显示DTC P1891，则故障处理完成。如果在第23）步显示其他DTC，则排除DTC故障。

    2．速度传感器电路故障
    1）使用HDS清除DTC。
    2）举升车辆前部，确保其牢固支撑，并允许前轮自由旋转或将车辆支撑在举升机上。
    3）起动发动机。
    4）在D位运行车辆，并使用HDS监测车速，使车辆速度保持高于输出轴（从动带轮）速度30km/h。
    5）使用HDS检查A/T数据表中的副轴速度。副轴速度是否为100r/min或更低？
    是→转至第6）步。
    否→间歇性故障，此时系统正常。检查CVT速度传感器与PCM端子之间是否连接不良或松动。
    6）关闭点火开关。
    7）断开CVT速度传感器插头。
    8）打开点火开关至ON（II）位置。
    9）测量CVT速度传感器插头1号端子与车身搭铁之间的电压。
    是否大约为5V？
    是→转至第13）步。
    否→转至第10）步。
    10）关闭点火开关。
    11）断开PCM插头B（44芯）。

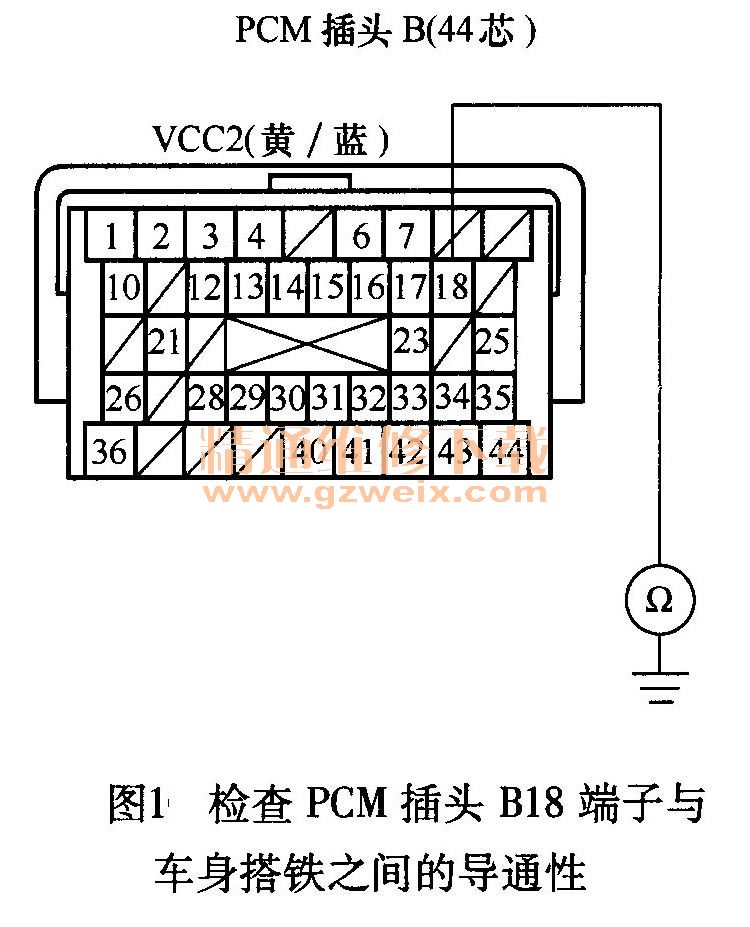

    12）如图1所示，检查PCM插头B18端子与车身搭铁之间的导通性。

    是否导通？
    是→排除PCM插头B18端子与CVT速度传感器导线之间的短路故障，然后进行第18）步。
    否→排除PCM插头B18端子与CVT速度传感器导线之间的断路故障，然后进行第18）步。
    13）如图2所示，测量CVT速度传感器插头号端子与3号端子之间的电压。
