故障诊断：查询车籍卡，此车装配倒车摄像机（代码218）和主动式驻车辅助系统（代码235），并且带代码P44（泊车套件），属于带后视摄像头的主动式驻车辅助系统，也叫驻车引导装置基础版。

    试车发现，在挂入倒挡后倒车影像有时出现黑屏的现象，黑屏故障前后视摄像头的盖罩先是打开，之后立即又关闭了。连接诊断仪进行快速测试，结果后视信号采集及促动控制模组（SAM） N10/8设置了故障码B1FF471后视摄像机盖板存在功能故障，促动器已抱死。

    根据故障码和故障现象分析倒车影像有时黑屏的可能原因有：

      （1）软件问题；

      （2）后视摄像头的盖罩电机M35/2损坏；

      （3）后SAM N10/8故障；

      （4）线路问题。

    因为是偶发故障，首先尝试进行后SAM软件升级，但是故障依旧。尝试利用XENTRY中后SAM的促动功能，直接促动后视摄像头的盖罩电机M35/2，结果盖罩可以正常促动打开和关闭；在后视摄像头的盖罩电机M35/2促动开启后挂倒挡，仪表可以正常显示倒车影像，这说明后视摄像头B84/3一驻车系统控制单元N62-+主机A26/17＊多媒体显示屏A40/16这条图像的采集、处理和传输的路径没有问题。

    综合分析用诊断仪直接促动后视摄像头的盖罩可以正常打开，但是挂倒挡时盖罩无法自动打开，很可能是盖罩电机的电源和搭铁线路正常，故障原因很可能是后SAM收到的盖罩位置信号有时出现异常，故障范围缩小到后SAM到M35/2之间。

    此车的后视信号采集及促动控制模组（SAM）N10/8位于后备箱的右侧。如图1所示。

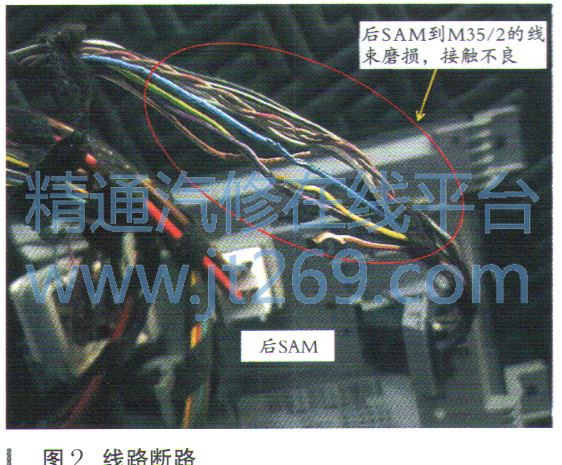

    检查后视信号采集及促动控制模组（SAM）N10/8与后视摄像头的盖罩电机M35/2之间的线路，发现后SAM后面通向后视摄像头盖罩电机M35/2位置信号线因为安装位置不妥当，已磨损断路（如图2所示），接触不良，后SAM发现信号异常后，就关闭了后视摄像头盖罩。



    故障排除：修复后视摄像头盖罩电机M35/2位置信号线，重新布线并安装后故障排除。
