奔驰GLA200燃油表无法显示检修
来源:汽车维修与保养  作者:佚名  2020-04-29 10:40:17

     一辆行驶里程约1.9km、装配270发动机、7速双离合自动变速器的奔驰GLA200。客户反映:该车仪表上的燃油表无显示。

    故障诊断与排除:接车后尝试启动车辆,发动机能够正常启动,启动后仪表上发动机故障灯常亮。仪表上的燃油表处于最低位置,可行驶距离不能显示,但燃油液位指示灯没有点亮(X11)。经询问客户得知,车辆刚加满油,加油前燃油表还能正常显示。
    连接诊断电脑进行快速测试,读取到如图2所示的故障码,但是燃油泵控制单元内却没有存储故障码。
    从故障码中可以看出,仪表上的燃油表不能显示,以及发动机故障灯亮都是由于左侧油位传感器存在故障引起的。对P046312的故障码进行引导检测,故障引导提示:读取控制单元N10的故障存储器并处理故障码,检测结束。但N10(信号采集及促动模组SAM控制单元)中无任何故障码,显然该情况不适合于故障引导。

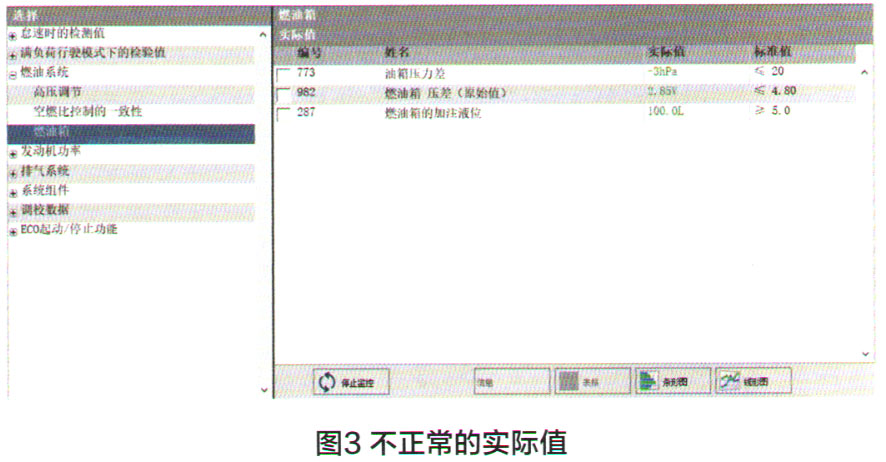

    由于故障引导并不能提供有效的解决方案,于是只好根据系统原理进行检测。进入发动机控制单元,查看燃油箱的实际值,发蠢现燃油箱的加注液位为100以油箱容积50L),显然不正常(图3)。令拆下油箱,然后拆掉燃油泵并对油位传感器进行测量,发现油位;传感器处于最下端和最上端附近时,阻值都显示“OL”,处于中纂间位置时阻值能够正常显示,说明油位传感器存在断路。于是更换油位传感器,加油试车燃油表恢复正常。

关键词:奔驰GLA200
