一辆配置270缸内直喷涡轮增压发动机、湿式七速双离合变速器的奔驰GLA200车。该车行驶中，空调突然不制冷，仪表无报警，其他功能正常。

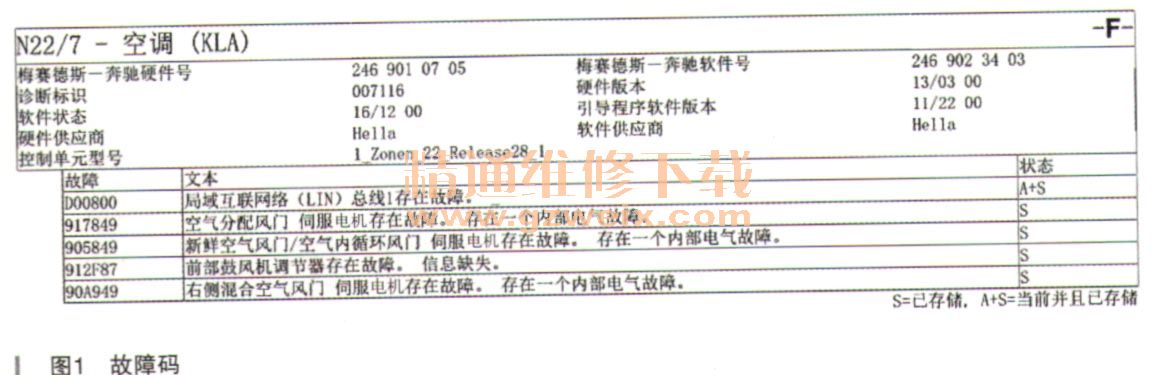

    故障诊断：接车后验证客户投诉，果不其然，车辆的故障现象如客户投诉的一样，开空调，空调无反应，空调也不出风，风机也不转动，空调面板的操作一切正常，温度的调节、风量的大小调节一切正常。仪表无报警，发动机启动加速一切正常。连接诊断仪，对电控系统进行快速测试，有相关故障码如图1所示。

    初步分析故障可知，这是个相对单一的故障，就是风门电机引起的故障。分析故障码可知，故障原因有如下几点：
    ·某个风门内部短路、断路
    ·风门电机的LIN对地或者对电源短路
    ·空调控制单元故障
    既然有故障码那就先从故障码入手，根据导向诊断指引操作如图2、图3所示。

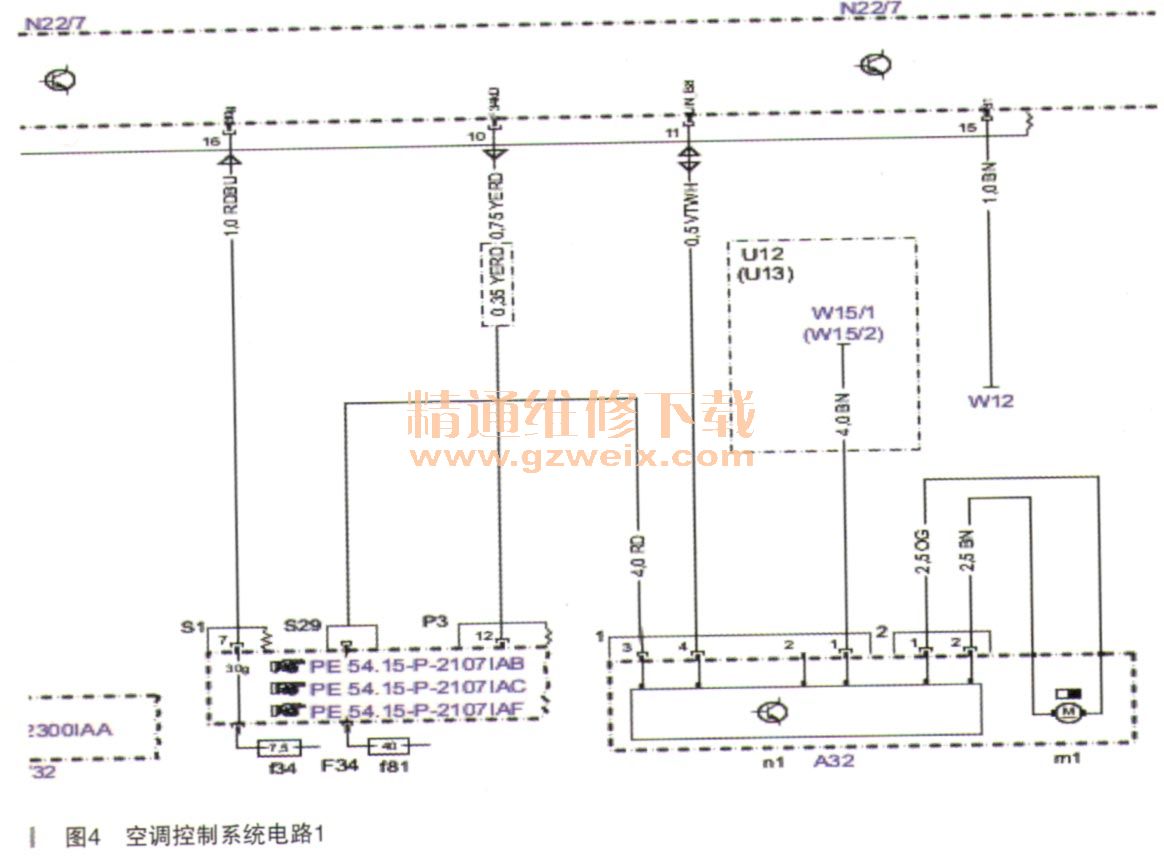

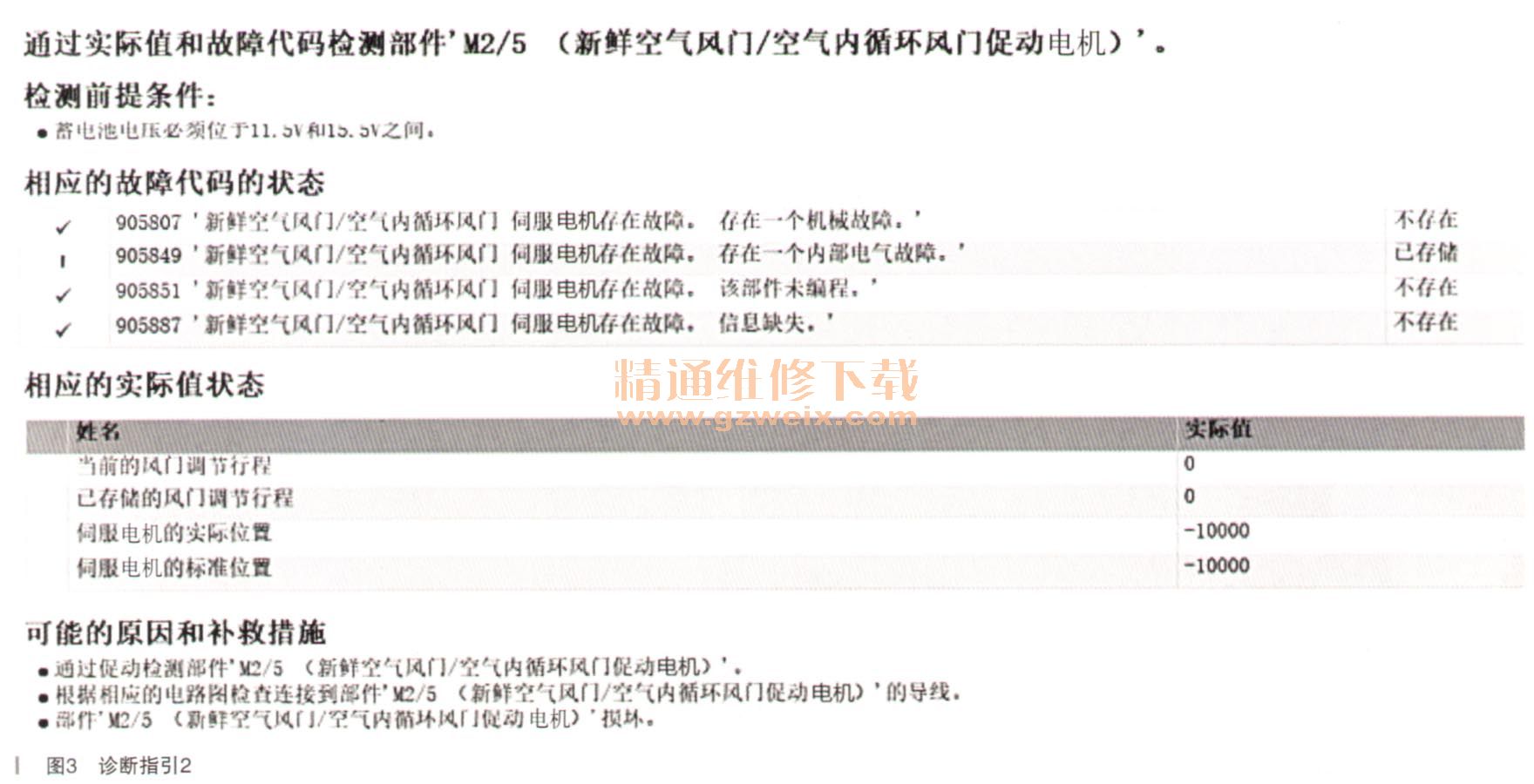

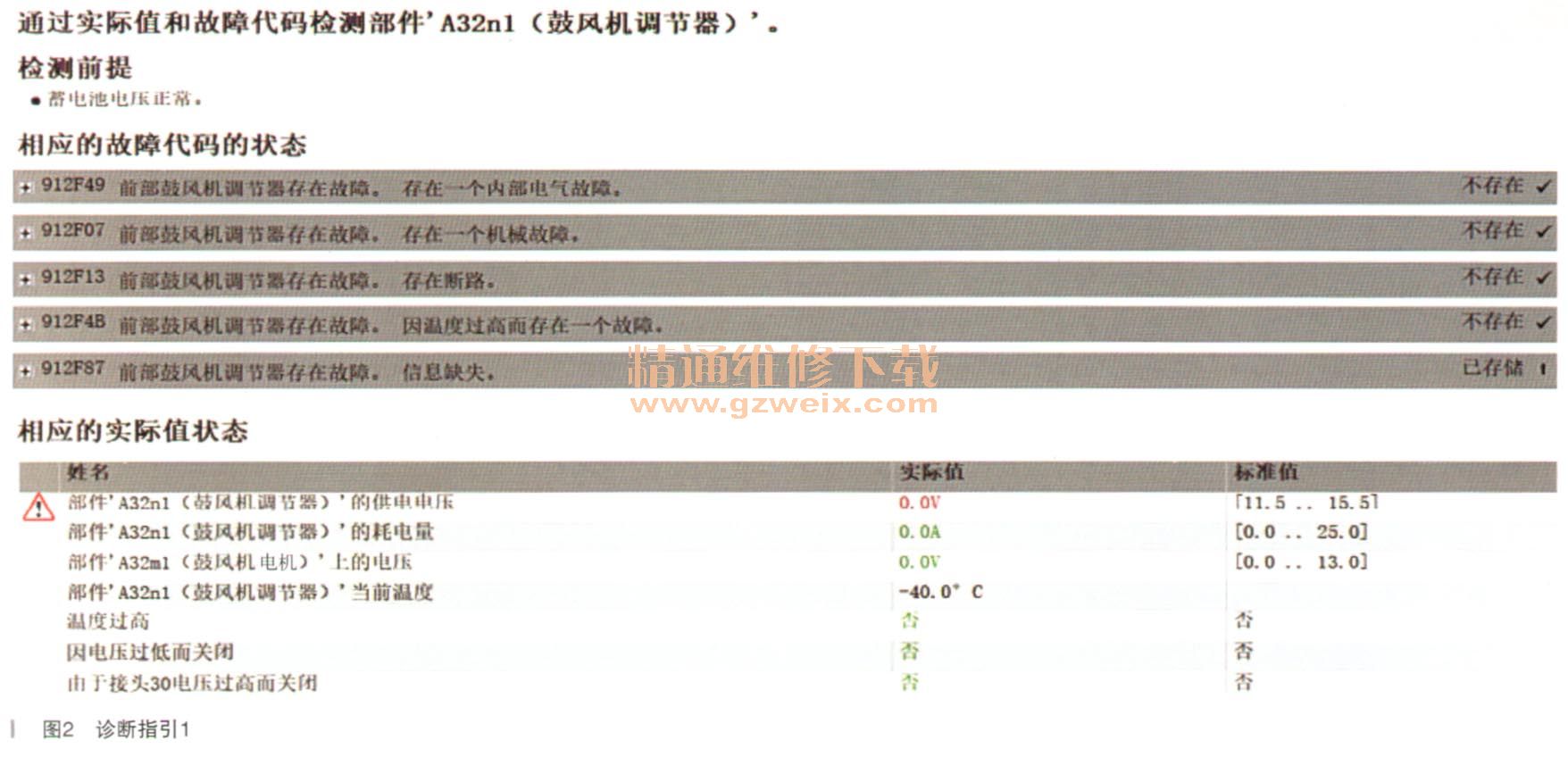

    图2为鼓风机的故障指引，可以从指引中看出它的调节器的供电为0，这是不正常的。图3为风机电机的故障指引，从空调面板处随便操作风向的位置，风机电机的实际值位置都不变化，这也是不正常的。他们二者同时出问题的概率是非常小的，看来他们都出在一个共性的问题上，他们的共性就是都是受空调控制单元的LIN线控制，电路图如图4、图5所示。

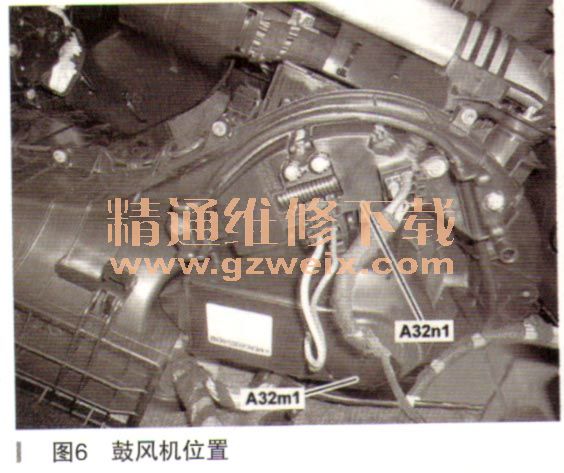

    分析一下电路图可以看出，风机电机的控制线是LIN-B8，它们之间是串联的关系，鼓风机的控制线也为LIN-B8，看得出来他们有一个共同的地方就是控制线，都属于LIN-B8控制。LIN线控制单元和CAN线控制单元的关系一般为主从控制关系，LIN线控制单元通过CAN线控制和外界通信。找到了共同点那就好办了，乍看一下故障部件，发现风机电机不好拆，只有拆鼓风机比较方便，就在副驾脚坑盖板的上面，如图6所示。
