奔驰V级MPV空调功能失常
来源:汽车维修与保养  作者:佚名  2018-06-06 08:21:32

    一辆2017款国产奔驰V级商务车,车主刚从店里提车并上高速,空调突然出热风,且风量和温度等均无法调节。
    故障诊断:接车后,首先验证故障现象。原地怠速运行发动机并开启空调,空调的风量、温度调节等功能均正常,在高速路上试车,在行驶了大约90km后,出现客户描述的故障现象:空调突然出热风,且风量和温度等均无法调节。

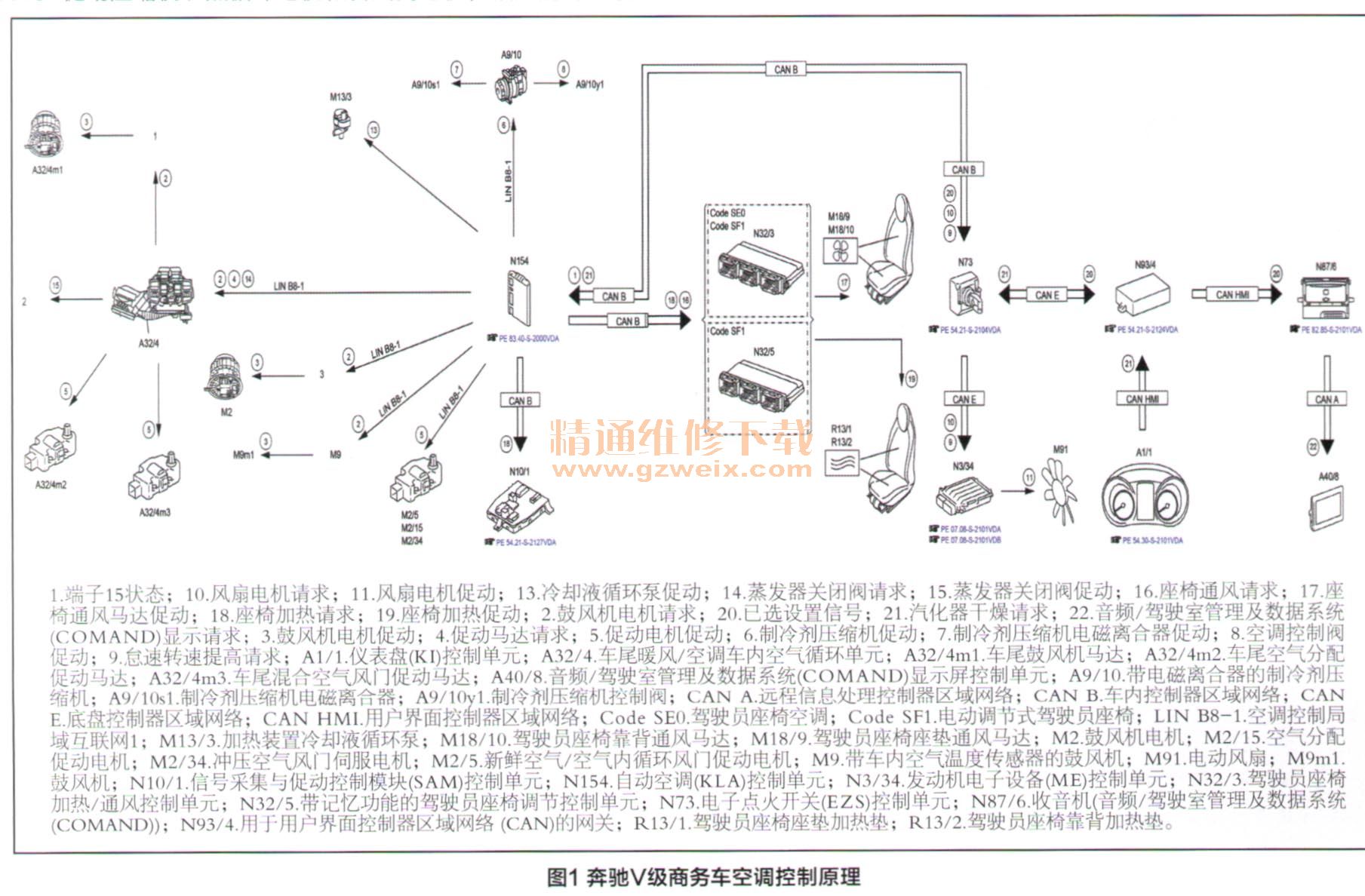

    用奔驰专用诊断仪(DAS)对车辆快速测试,空调系统没有存储任何故障代码。查找故障车空调系统控制的原理图(图1)可知:N154促动压缩机、热循环电机和各风门电机,相应的冷、暖风通过出风口进入车内。

    根据故障车空调控制原理,并结合实际经验,导致该车故障的可能原因有:空调电脑故障、伺服马达故障、LIN线故障、调节器故障、热循环电机等。为此,笔者对该车进行了如下检查:
    1.查看空调系统的实际值,未见异常数值。
    2.在故障现象下,按空调面板上的各开关,实际值变化正常。
    3.用DAS激活鼓风机,但风量和实际值均无变化,不正常(图2)。

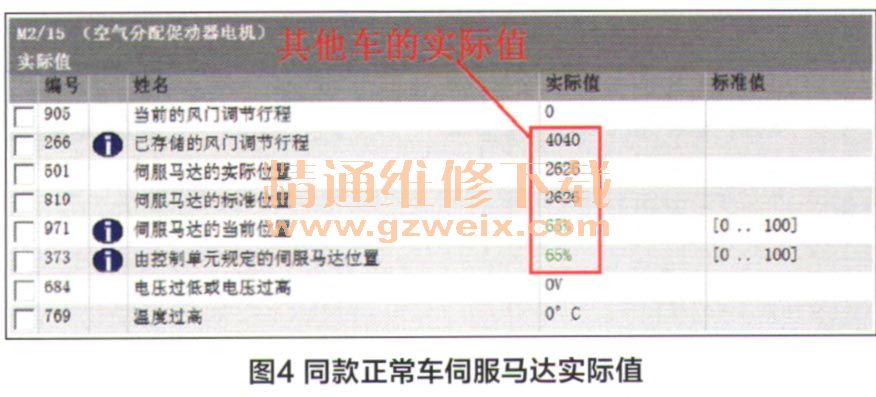

    4.读取故障车伺服马达的实际值(图3),并与同款正常车辆的实际值(图4)进行比对,发现故障车伺服马达实际值存在异常。



    5.对伺服马达进行标准化和学习,结果无法完成,不正常。

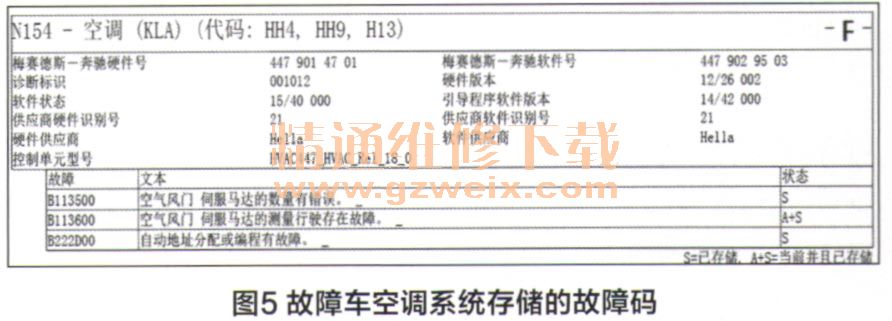

    6.再次用奔驰专用诊断仪(DAS)对车辆进行快速测试,在空调系统发现存储有故障码(图5)。

[1] [2]  下一页
