一辆行驶里程约7.6万km，搭载1.6T M270发动机的奔驰GLA200轿车。该车燃油表始终显示最低位置。

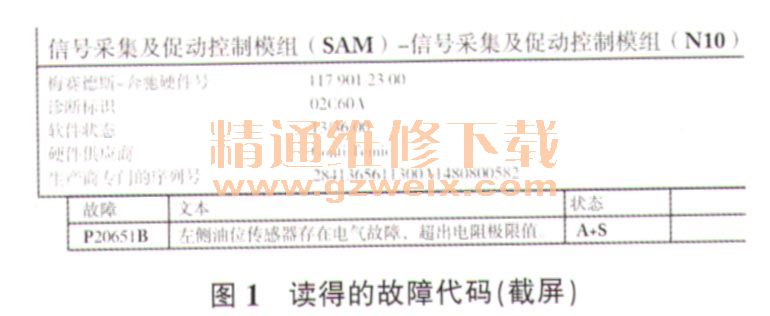

    故障诊断：接车后试车，发现该车各项功能均正常，只有燃油表始终显示最低位置。连接XENTRY检查，读得故障代码P20651 B（图1），含义为左侧燃油油位传感器存在电气故障—超出电阻极限值；进行引导性测试，得知该车燃油油位传感器标准电阻为50Ω～1 100Ω（加满燃油时电阻为50Ω）。

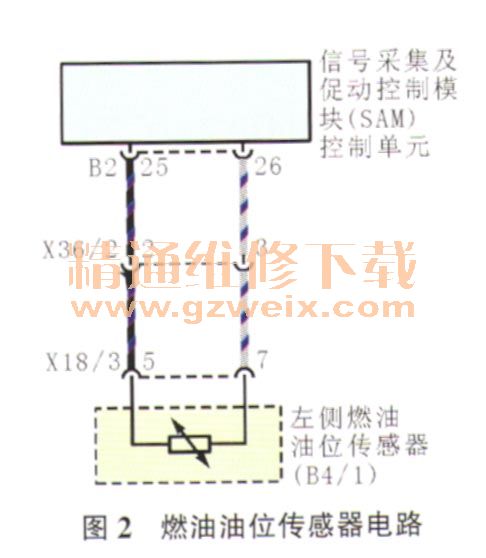

    由图2可知，该车燃油油位传感器信号是传递给信号采集及促动控制模组（SAM）控制单元（N10）的。脱开N10（位于驾驶人侧仪表板下）导线连接器B2，测量导线连接器B2端子25与端子26间的电阻，为∞，异常，说明燃油油位传感器线路断路。测量导线连接器B2端子25与导线连接器X36/2端子2及导线连接器B2端子26与导线连接器X36/2端子3间的电阻，正常。由于导线连接器X18/3位于燃油箱燃油加注口附近，需要拆下燃油箱才能对其进行检查，在拆下燃油箱后发现导线连接器X 18/3上的蓝灰色导线（燃油油位传感器信号线）断路（图3）。根据断开导线的外形推断，该导线应该是被老鼠咬破的。



    故障排除：修复断开的导线后试车，燃油表显示恢复正常，故障排除。
