一辆车型为E84，搭载N20发动机的2012年宝马X1。该车喇叭不工作。
    故障诊断：试车发现，不论怎么按喇叭开关，喇叭都不工作，但前排乘员侧（手套箱内侧）有继电器吸合声，推断喇叭开关至喇叭继电器的线路是正常的。脱开喇叭导线连接器，按下喇叭开关，同时测量喇叭的供电情况，发现喇叭无供电。

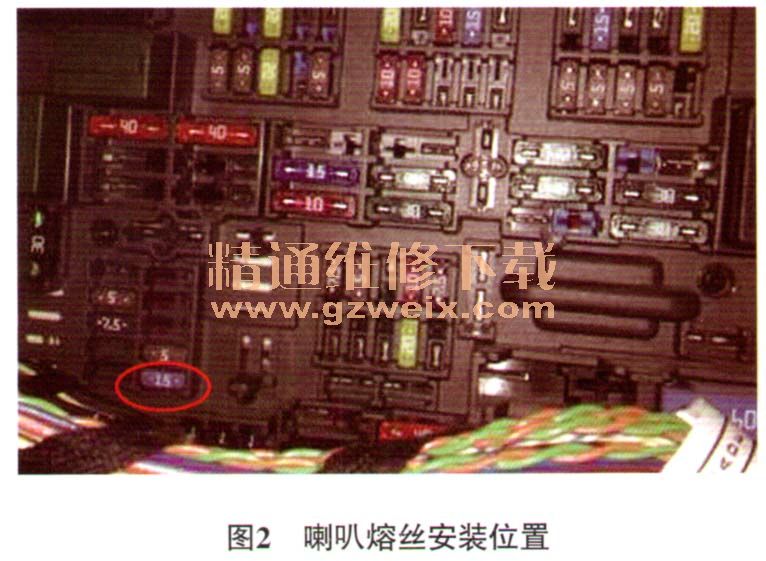

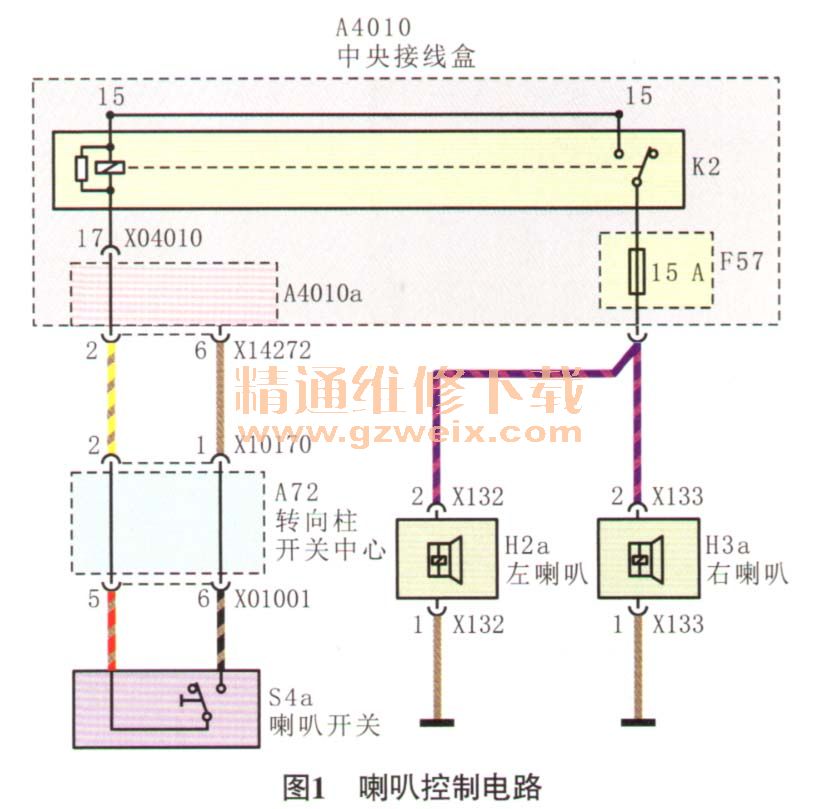

    由图1可知喇叭由15 A熔丝F57供电。检查中央接线盒（安装在手套箱内侧）上的熔丝F57（图2），未熔断；按下喇叭开关，同时测量熔丝F57输入端子上的电压，无供电。由于能听到喇叭继电器吸合声，说明喇叭继电器线圈控制线路正常，怀疑其触点异常。由于喇叭继电器集成在中央接线盒上，因此只能更换中央接线盒。故障排除更换中央接线盒。
