一辆行驶里程约4万km的 2011年宝马X1运动型多功能车。用户反映：该车2把钥匙的遥控功能都已失效。

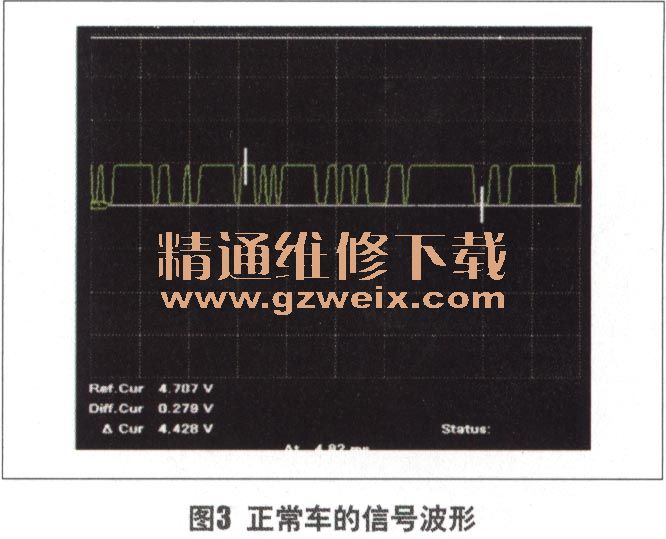

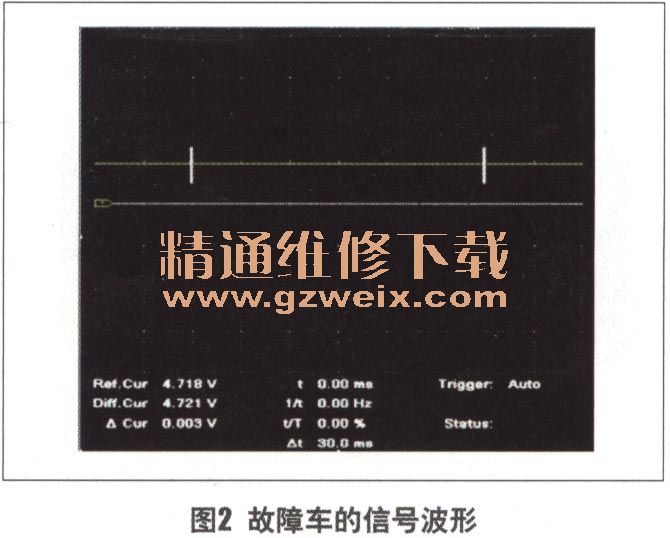

    检查分析：维修人员尝试操作车内的中控锁按钮，发现开闭锁功能均正常，这说明问题出在遥控信号上。从择优多相式天线控制单元的输出端子X13911/6（图1）处测量信号波形，发现在按动遥控器按钮时，波形没有任何变化（图2）。找来同型号车辆进行对比，发现其波形会随着遥控器按钮的操作而变化（图3），这说明该车的问题出在对遥控器所发射信号的接收上。





    从X13911/4处测量天线控制单元的电源电压，正常。采用便捷蹬车方式对车门进行上锁及解锁操作，门锁反应正常。这些都说明天线控制单元本身是正常的。测量天线控制单元与遥控信号处理控制单元之间线路的导通性，发现为断路。检查发现线路损坏是由事故修复所造成的。
    故障排除：修复线路，故障排除。
