十六、HT46 R22集成电路
    1．简介
    HT46 R22型单片机采用24脚双列直插扁平封装结构。在美的PF18 C型电磁炉应用中具有上电自检、待机控制、开机检锅及加热、温度和功率控制功能。具有控制面板指示相应的工作状态，以及故障检测保护功能。

2．引脚功能和维修数据
HT46R22集成电路的引脚功能和维修数据如表10所示。

3．典型应用电路

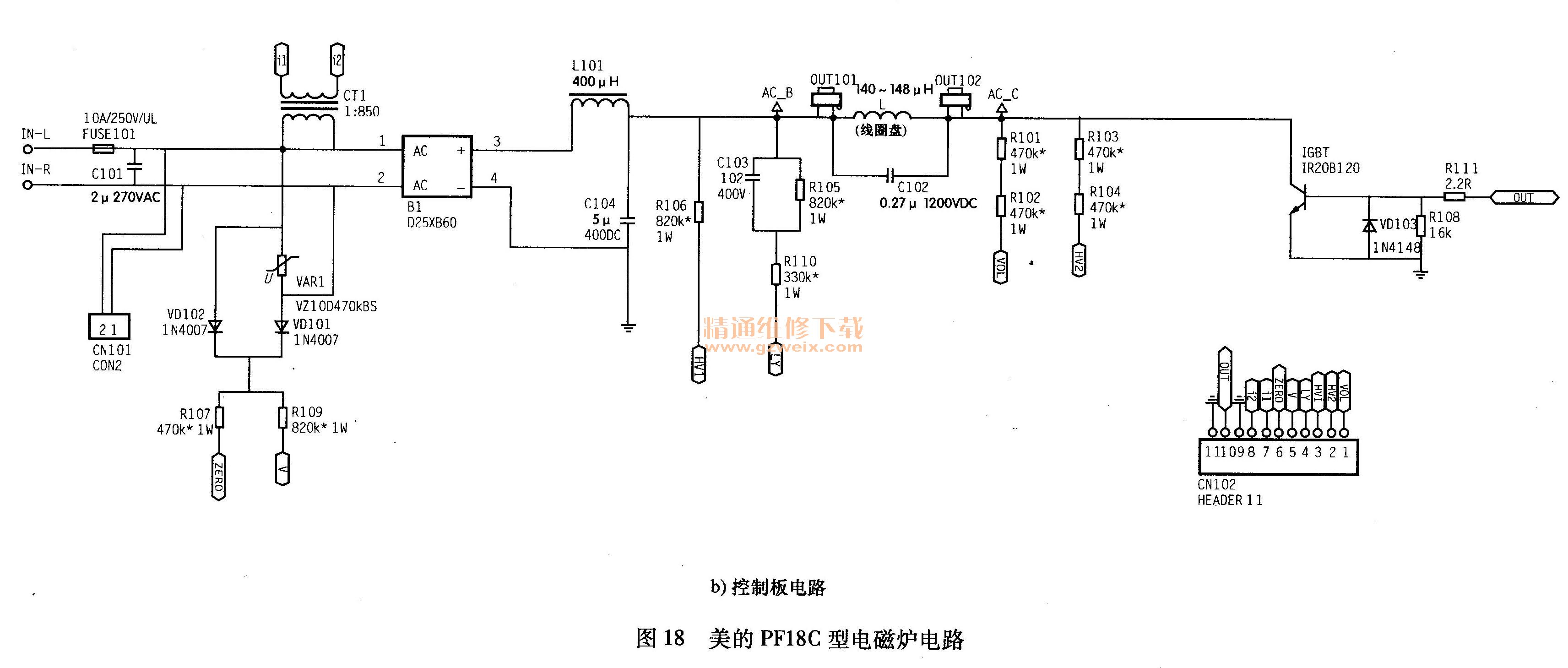

HT46 R22集成电路在美的PF18 C型电磁炉上的应用电路如图18所示。

十七、HT46R23集成电路
1．简介
    单片机HT46 R23是10位A-D转换器的高性能8位单片机。它具备齐全的功能：3.3～5. 5V的工作电压范围；4k x 15bit的程序只读存储器；192 x 8位数据存储器；16位7级预分频带溢出中断功能可编程序定时／计数器；RC振荡器，WDT电路，8/4通道的A-D转换器，8级堆栈，两路PWM（脉宽调制）硬件电路，大部分RAM都可以执行位操作指令，15位查表指令，这为程序的编写提供极大的便利。所有的指令都为1～2个指令周期，I2 C总线63条，并有功能强大的精简指令集。它有两种封装形式：一种是24脚的封装（24 KSKDIP-A/SOP-A)，还有一种是28脚封装（28KSKDIP-A/SOP-A )，除了双向1/O口线的数量不同外，其他性能基本一致。

2．引脚功能
HT46R23集成电路的引脚功能如表11所示。

3．典型应用电路

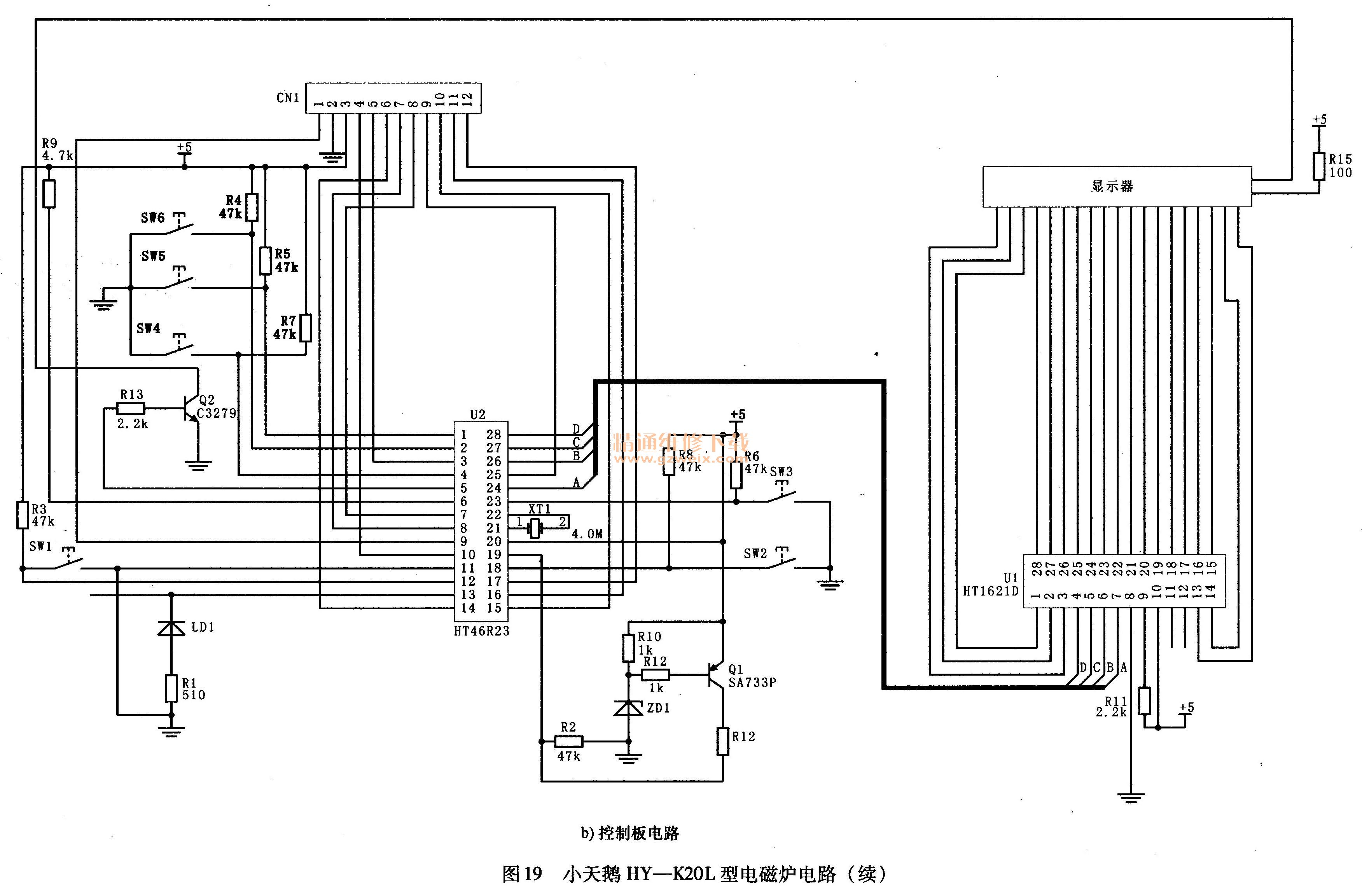

HT46 R23集成电路在小天鹅HY-K20L型电磁炉上的应用如图19所示。

十八、HT46R47集成电路
1．简介
单片机HT46R47采用18脚双列直插扁平封装结构，在荣事达18A1/18A2型电磁炉应用中，具有检测电磁炉环境及工作状态，控制加热功率和锅具温度的作用。

2．引脚功能

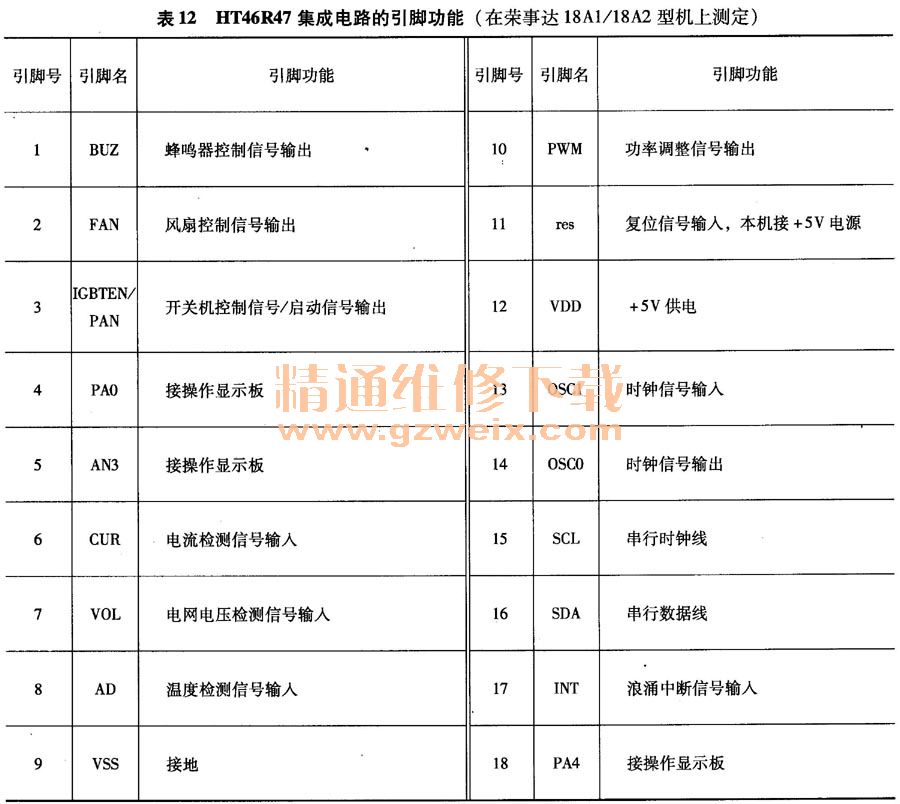

HT46R47集成电路的引脚功能如表12所示。

3．典型应用电路
HT46R47集成电路在荣事达18A1/18A2型电磁炉上的应用电路如图20所示。
