资料篇—电磁炉常用集成电路
来源:本站整理  作者:佚名  2013-08-30 05:06:29

二十五、LM358集成电路
1.简介

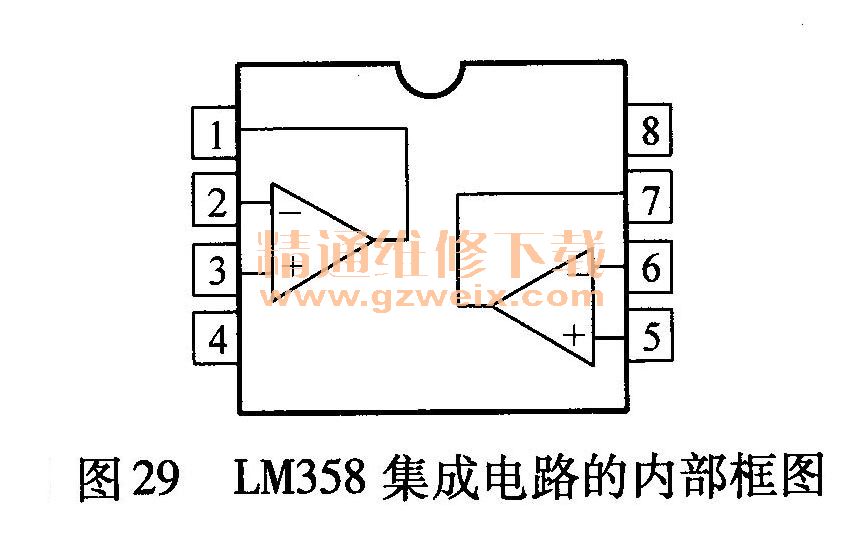

    LM358集成电路是低功耗的双运算放大器。该集成电路具有直流电压增益较大、频响较宽及工作电流极低等特点。LM358的内部框图如图29所示。
 LM358集成电路的内部框图

    LM358可替换的型号有BA728、CA158、CA258,CA358、CD258、CF258、HA17904PS、KM258、LA258、LM158、LM358CM、LM358D、LM358DP、LM358M、LM358N、LM358P、 LM358PS、LM358V、M5N3324P、SF358、μPC358V、μPC358 GR-E1等。

2.引脚功能

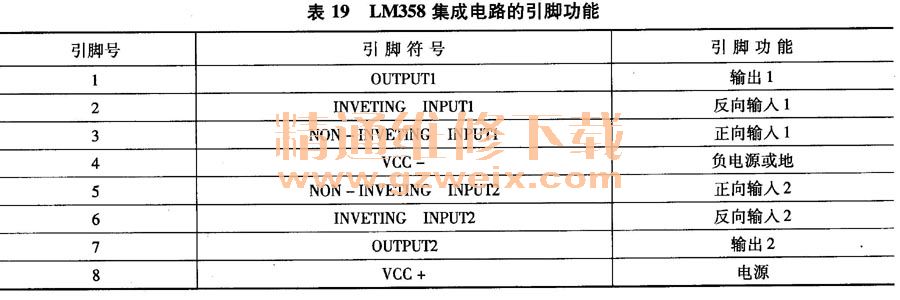

LM358集成电路的引脚功能如表19所示。
LM358集成电路的引脚功能

二十六、LM393集成电路
    1。简介
    LM393集成电路是双电压比较器,有工作电压范围较宽、工作电流极低,输出端与TTL、DTL、ECL、MOS、CMOS电平相兼容等特点。工作电压范围:2V≤VCC≤36V或1V≤VCC≤18V。

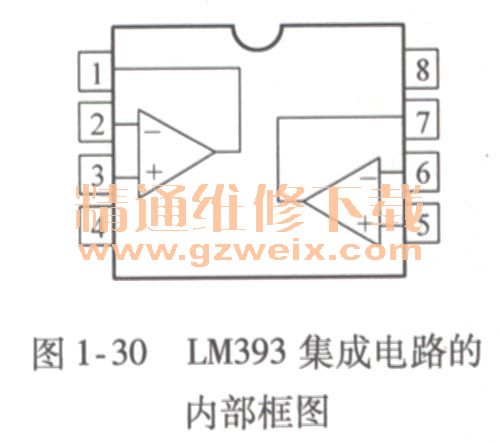

LM393集成电路的内部框图如图30所示。
LM393集成电路的

    2.引脚功能

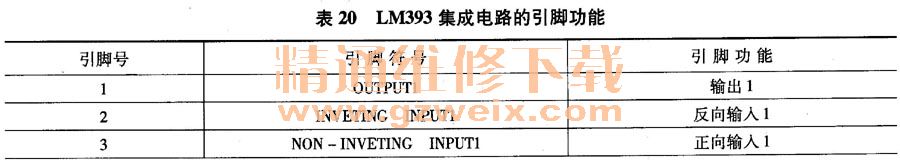

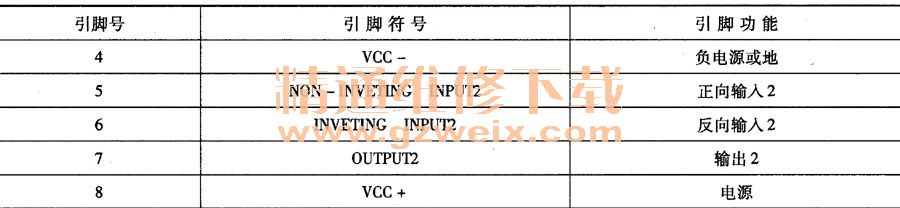

    LM393集成电路的引脚功能如表20所示。
 LM393集成电路的引脚功能

二十七、MA801 AE集成电路
    1.简介
    MA801 AE型单片机采用20脚双列直插扁平封装结构。在张仕GC 2046型电磁炉应用中,具有上电自检、待机控制、开机检锅、加热温度及功率控制功能。具有控制面板指示相应的工作状态,故障检测保护报警等功能。

2.引脚功能和维修数据

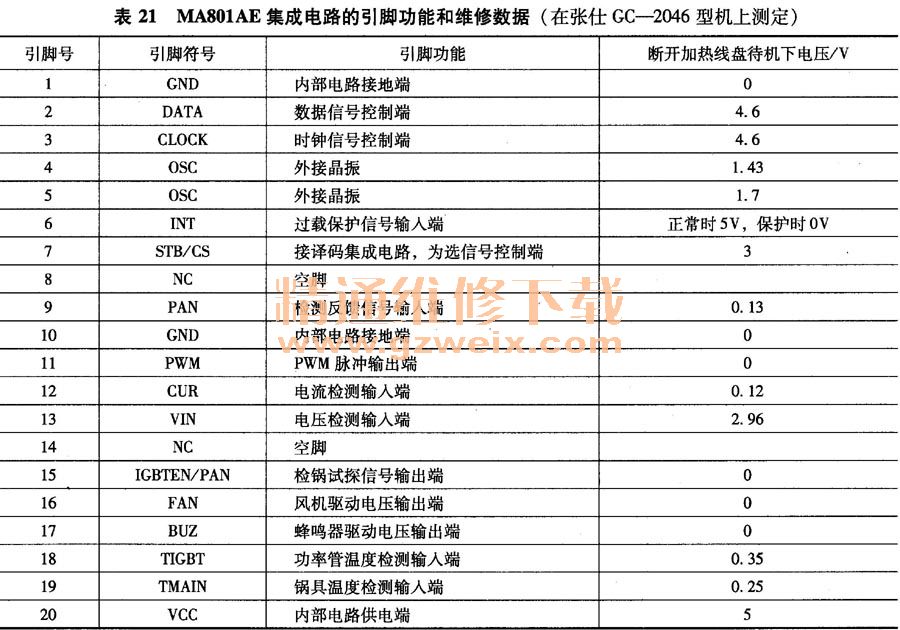

MA801 AE集成电路的引脚功能和维修数据如表21所示。
MA801AE集成电路的引脚功能和维修数据(在张仕GC-2046型机上测定)

3.典型应用电路

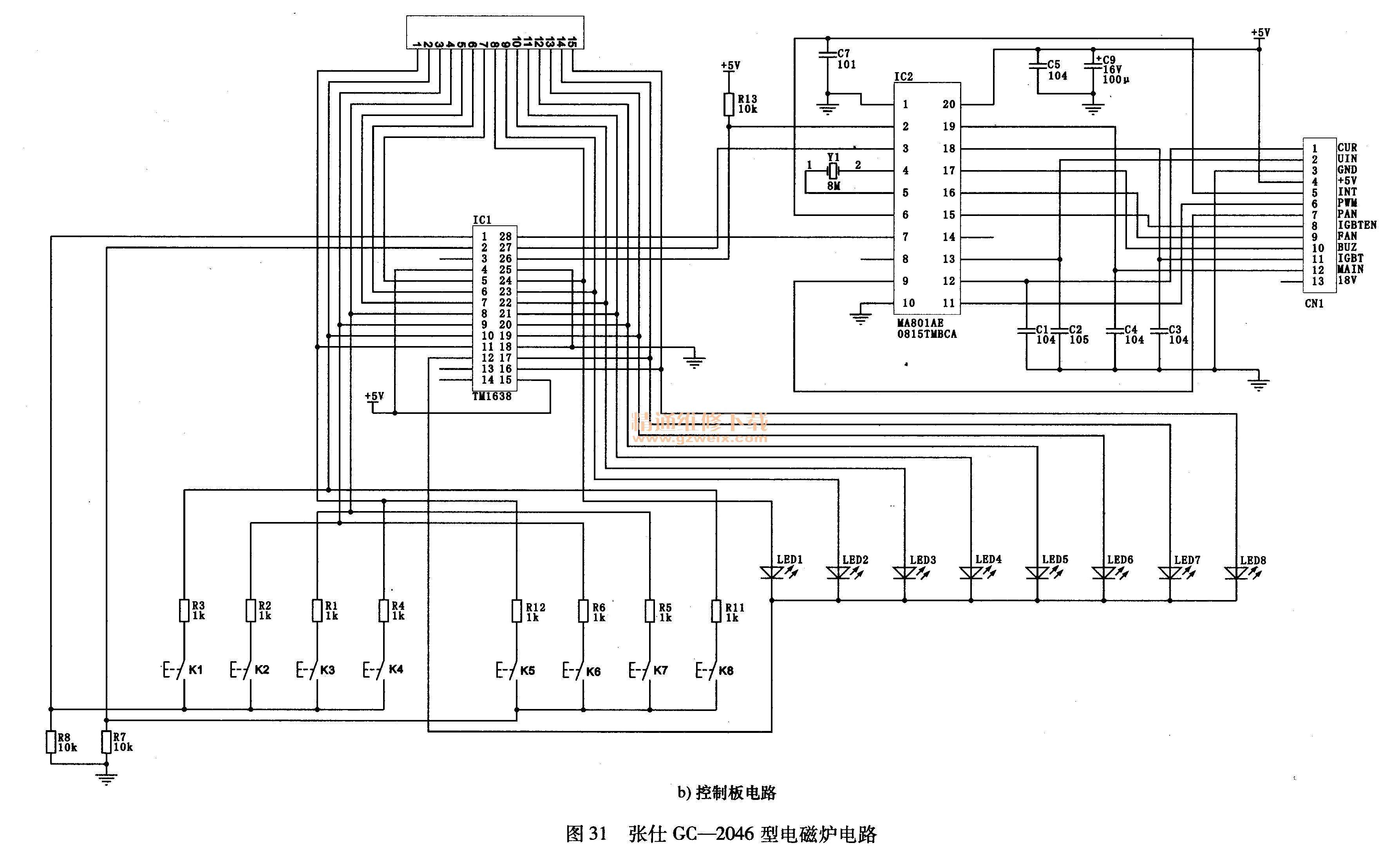

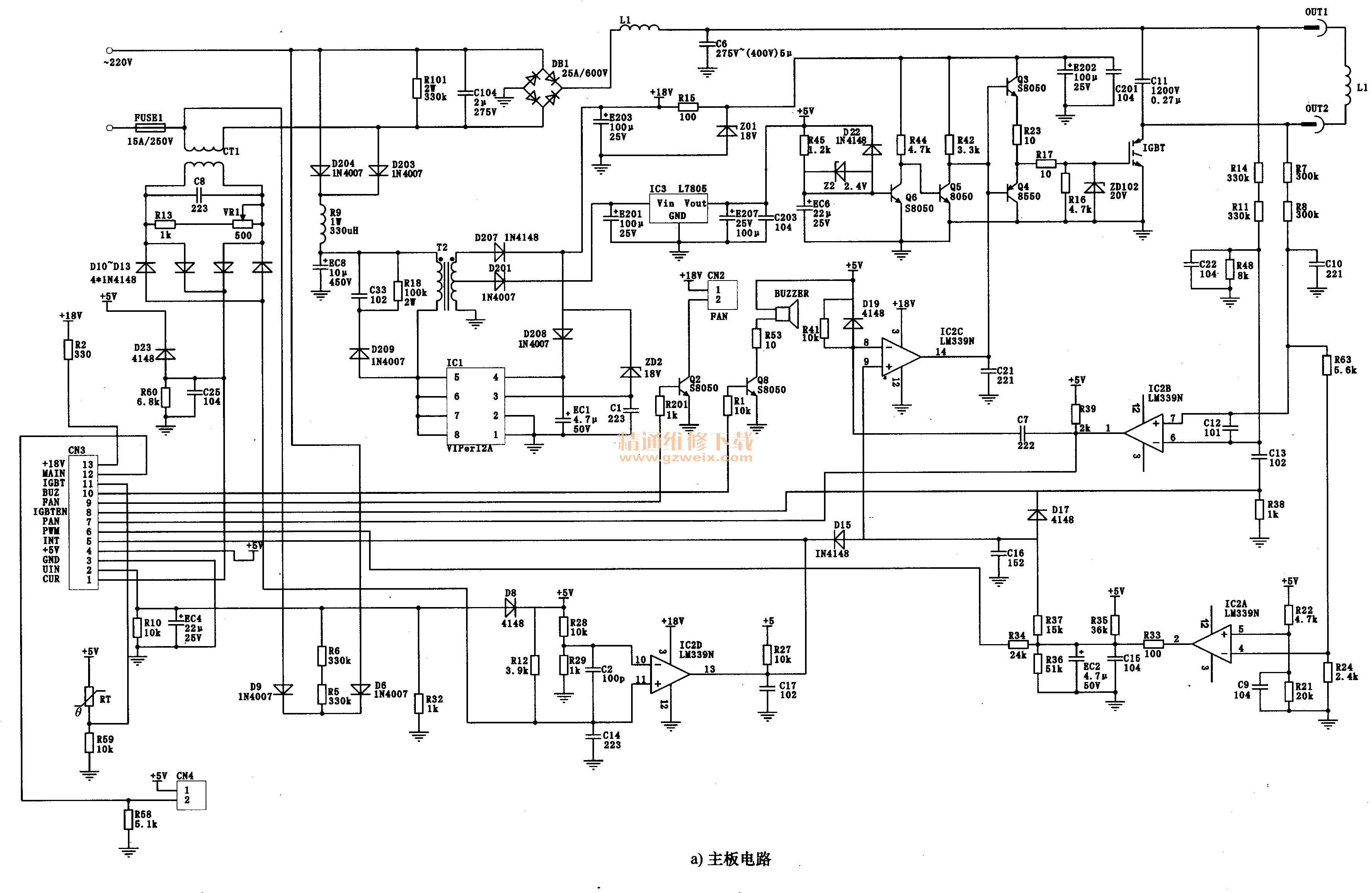

MA801 AE集成电路在张仕GC-2046型电磁炉上的应用电路如图31所示。
张仕GC 2046型电磁炉电路
张仕GC 2046型电磁炉电路
