四、AN7812集成电路
    1．简介

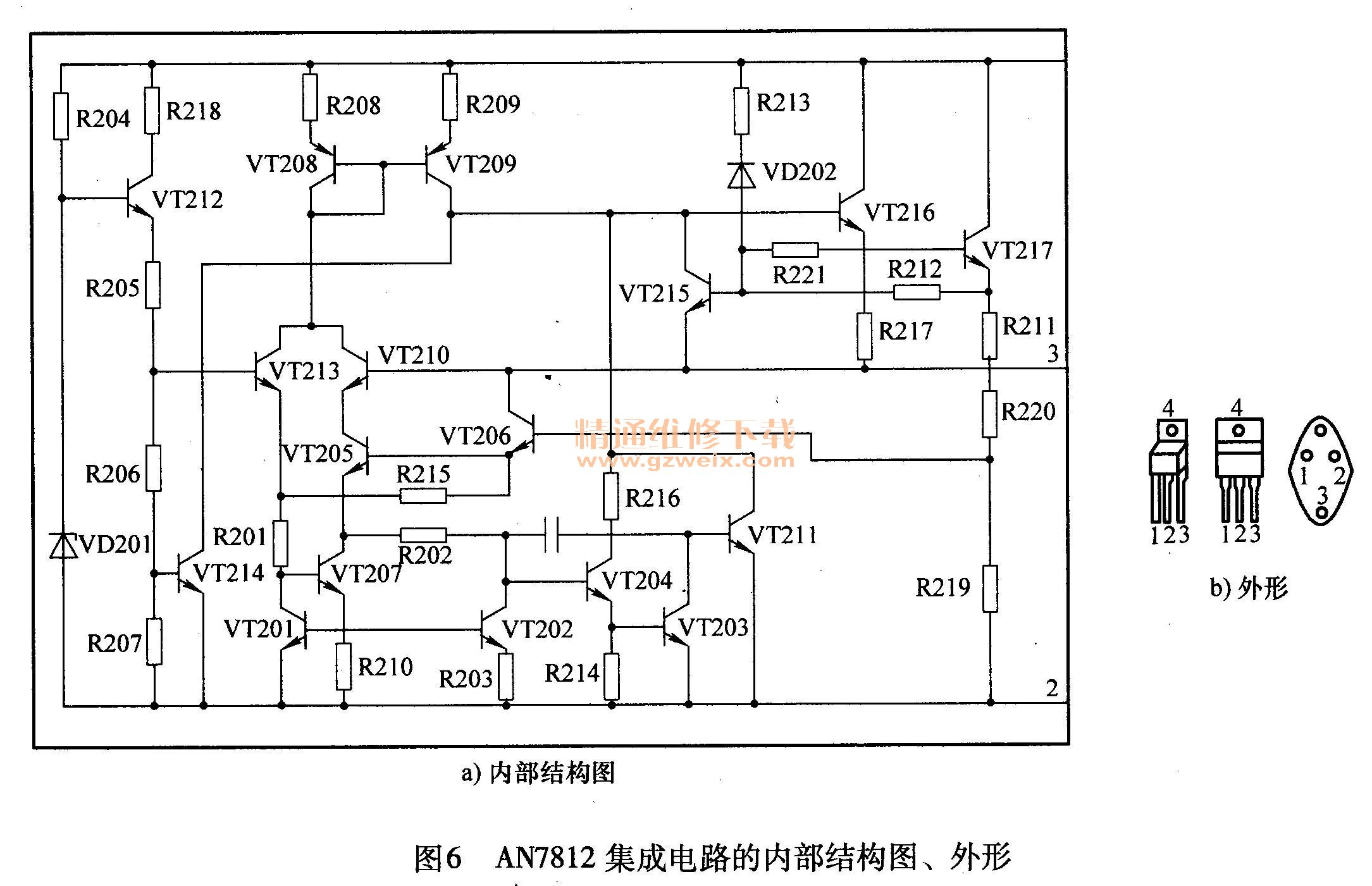

    AN7812集成电路是一种输出电压为＋12V的三端稳压器，其输出电流为1A。AN7812的品种较多，主要因厂商不同而前缀各异，但内部结构基本相同。AN7812集成电路的内部结构图、外形如图6所示。

    AN7812的可替换型号有BA17812T、HA17812P、KA7812A、LM340KC12、LM7812CT、MC7812A、NJM7812A、RC7812、TA7812、TA7812F、TD7812T等。

2．引脚功能

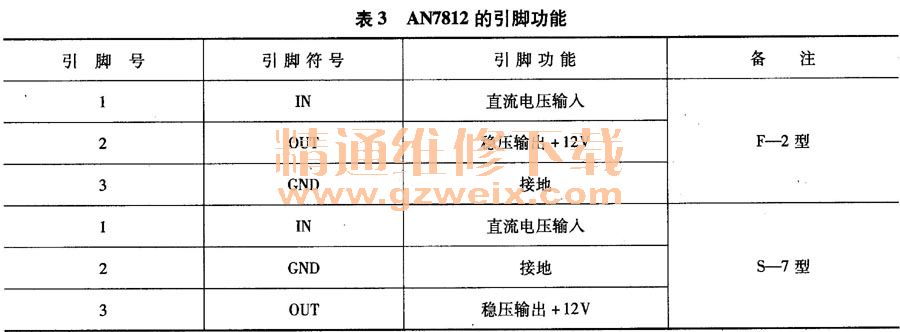

AN7812集成电路的引脚功能如表3所示。

3．典型应用电路

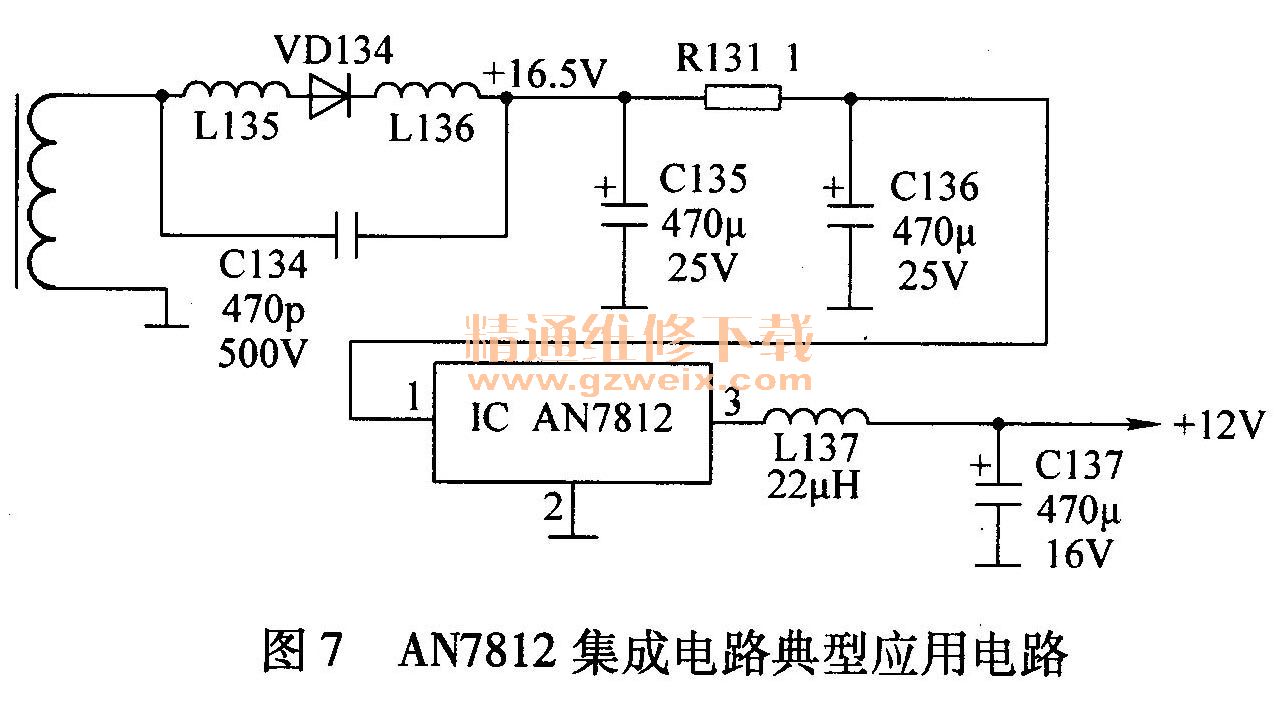

AN7812集成电路的典型应用电路如图7所示。

五、AN78L12集成电路
1．简介

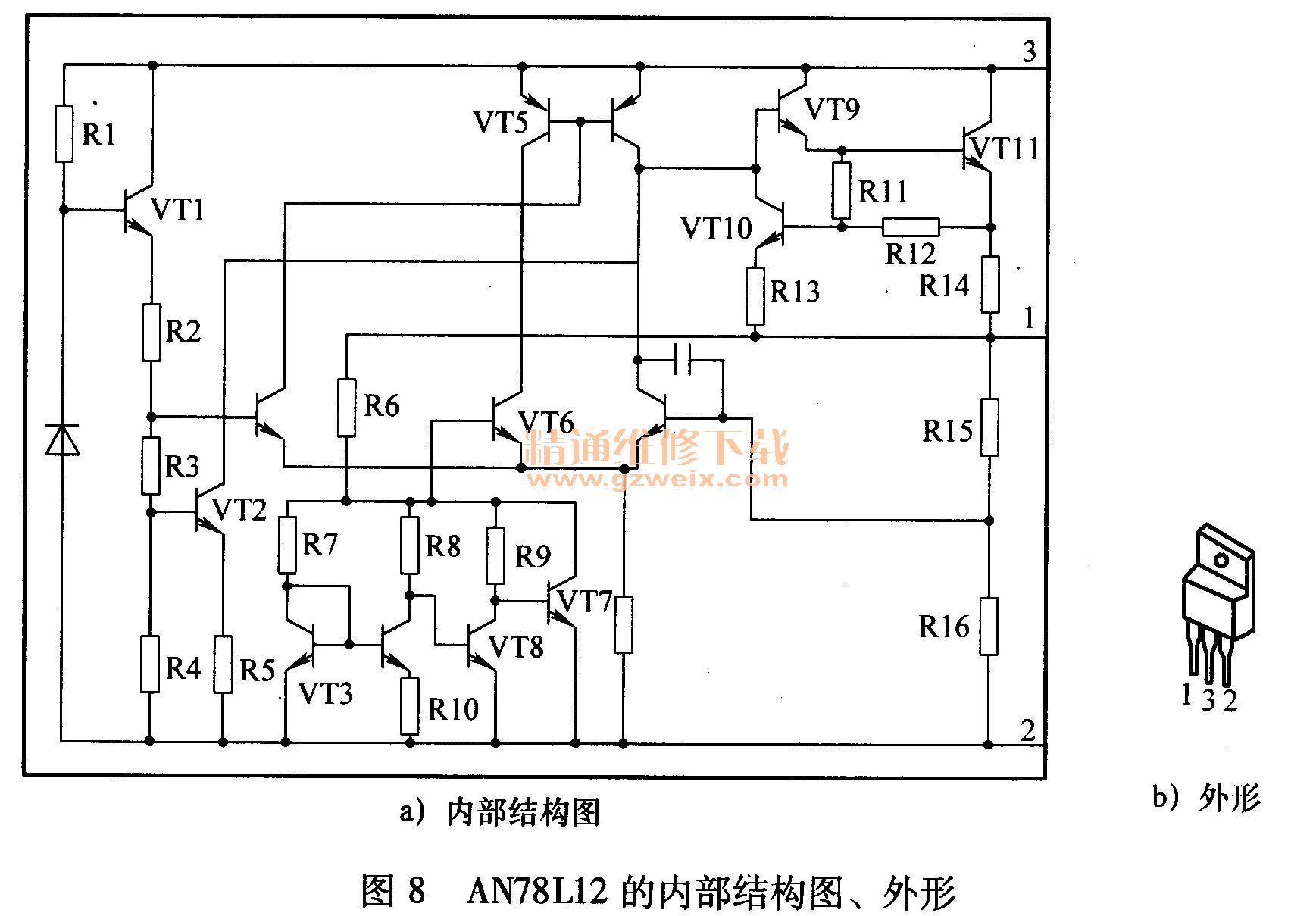

    AN78L12集成电路是一种输出电压为＋12V的三端稳压器，其输出电流为0. 15A。AN78L12的品种较多，主要因厂商不同而前缀不同，但内部结构基本相同。AN78L12集成电路的内部框图、外形如图8所示。

AN78L12的可替换型号有LM78L12A、M527812、MC78L12A、ML78L12A、TA78L12F、UA78L12A等。

2．引脚功能

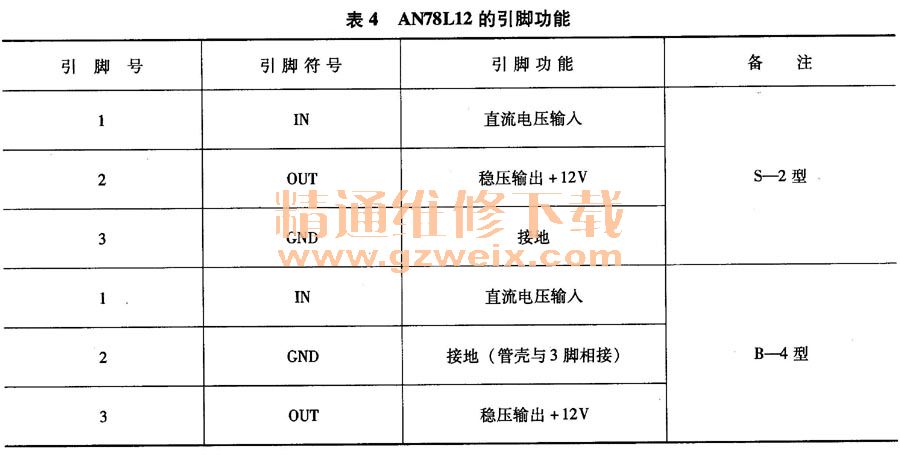

AN78L12集成电路引脚功能如表4所示。

3．典型应用电路

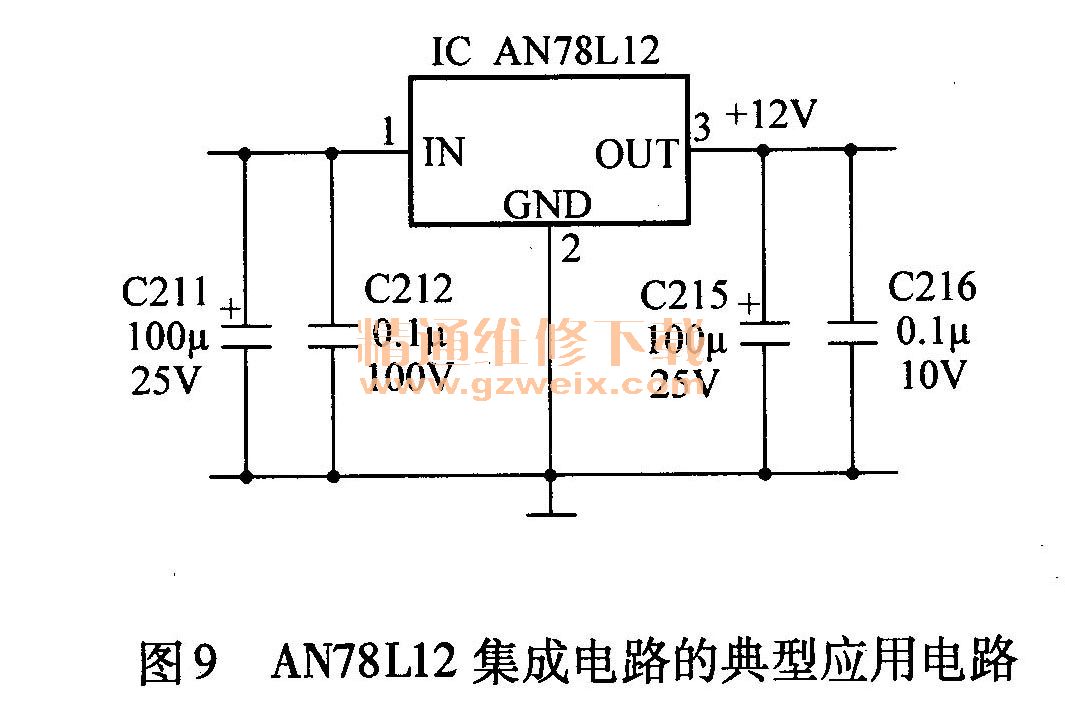

AN78L12集成电路的典型应用电路如图9所示。

六、CD4051 BC集成电路
    1．简介
单刀双置电子开关，是常用的模拟八选一电子开关，采用CMOS工艺16脚DIP封装，由三位二进制编码来控制8个输入通道的通断。该芯片能实现双向传输，既可以实现多传一也可以实现一传多两个方向的传送，并接两块CD4051 BC就可以扩展成为十六选一的模拟多路开关。当其中一块工作时，另一块禁止工作。

当电子开关CD4051 BC满足供电电压后，由CPU输出4个控制电压加到电子开关，其中输入到电子开关的INH端6脚的电平高低，决定该电子开关是否工作；9、10、12三个脚的不同高低电平组合决定TGO～TG7 8个端口轮流与输入输出端口3脚导通。

2．典型应用电路
CD4051 BC集成电路在华帝TS21 A型电磁炉上的应用如图10所示。
