三十七、S3F9454B22-DKB4集成电路
    1．简介
    S3 F9454 B22-DKB4型单片机在华帝HS20P型电磁炉中作系统控制使用，采用20脚双列直插扁平封装结构，具备自动检测电路工作状态、控制功率和炉面温度等功能，同时具备故障自检、控制显示屏显示当前工作状态的功能。
    2．引脚功能和维修数据
    S3 F9454B22-DKB4集成电路的引脚功能和维修数据如表38（本教程中查找）所示。

    3．典型应用电路
    S3 F9454 B22-DKB4集成电路在华帝HS20P型电磁炉上的应用电路如图28（本教程中查找）所示。

三十八、S3F9498X22-A集成电路
    1．简介
    S3 F9498 X22-A集成电路为编程单片机，采用32脚双列直插扁平封装结构，在格兰仕C206 FB型电磁炉中用作系统控制，控制电磁炉正常工作。
2．典型应用电路
S3 F9498 X22-A集成电路在格兰仕C206FB型电磁炉上的应用电路如图13（本教程中查找）所示。

三十九、SGT002集成电路
    1．简介
    SGTD02集成电路采用20脚双列直插扁平封装结构。主要作用是扫描SW1～SW10按键信号，编码形成串行数据信号DATA输往CPU执行相应功能。
2．引脚功能

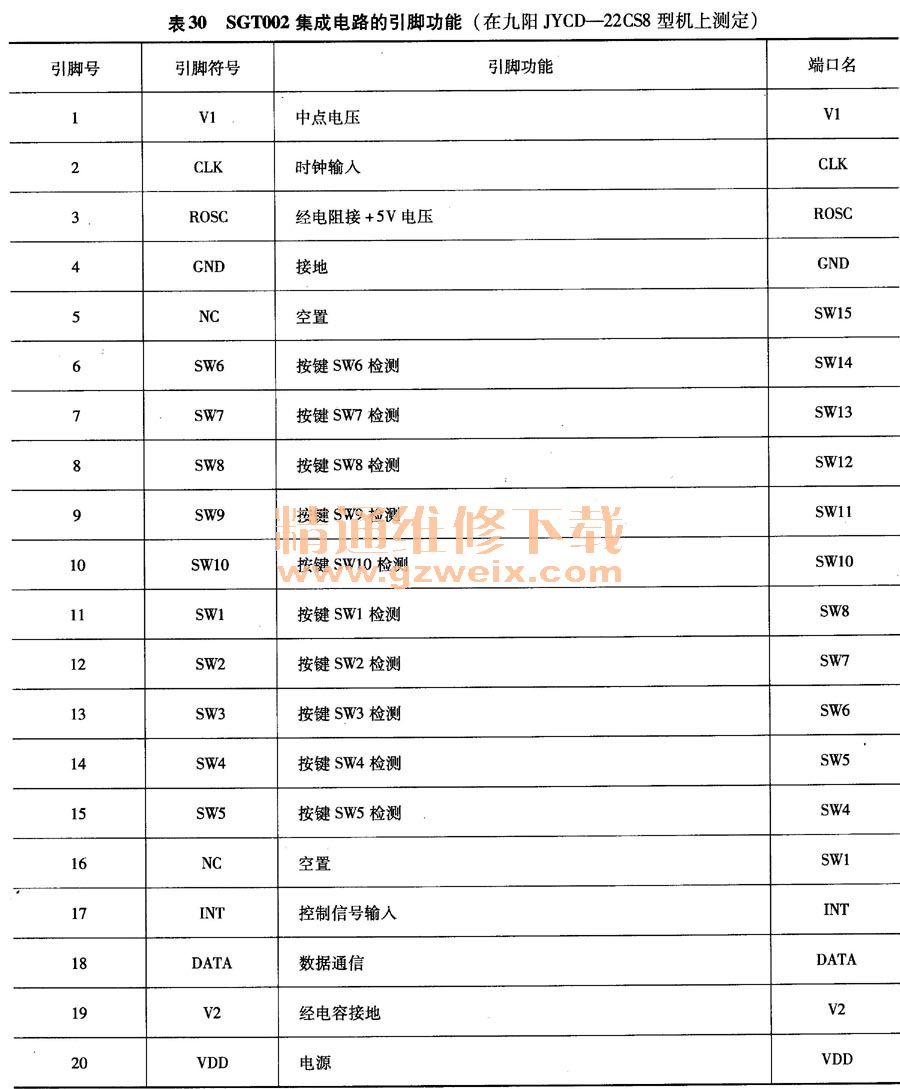

SGT002集成电路的引脚功能如表30所示。

3．典型应用电路

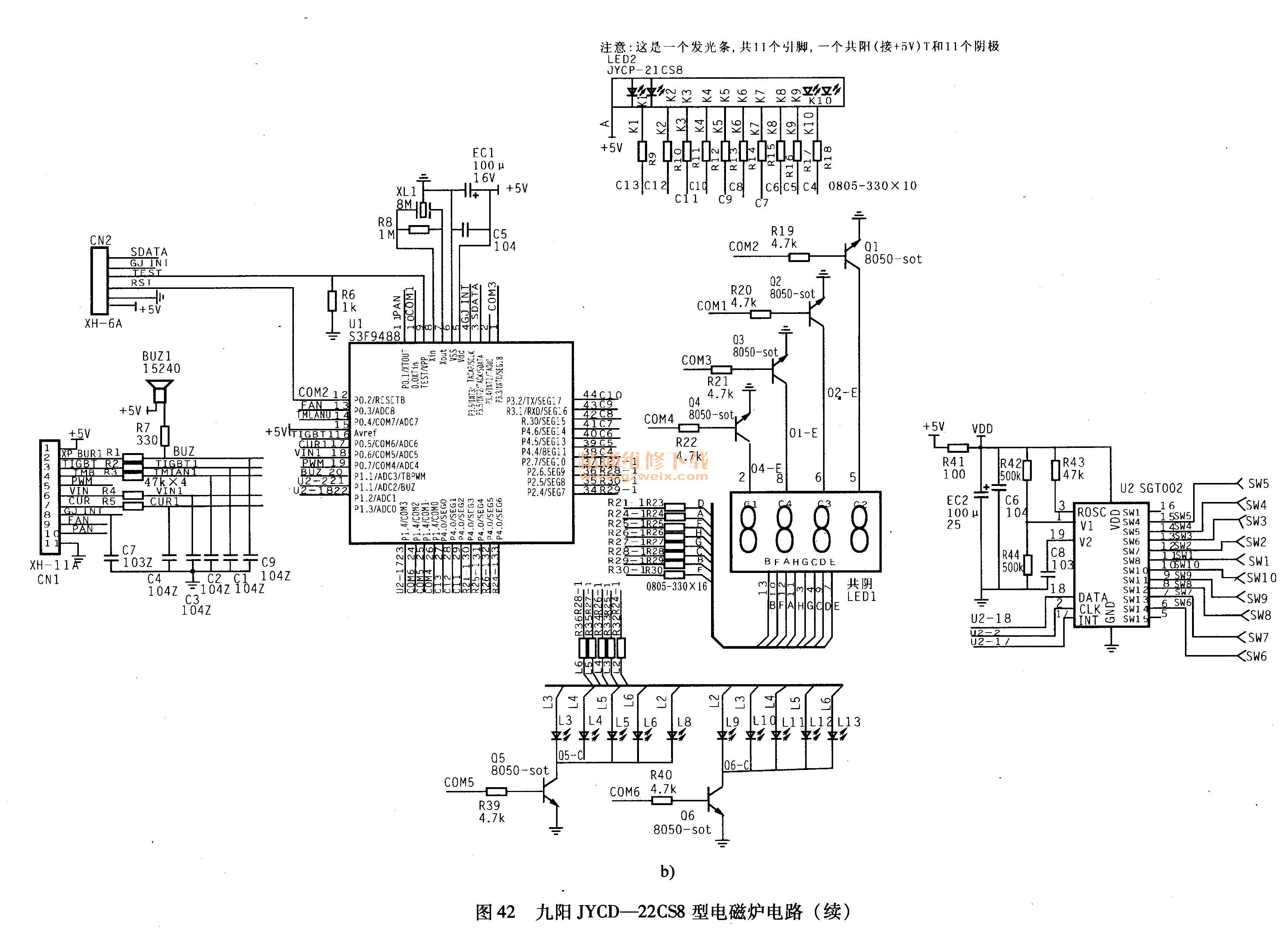

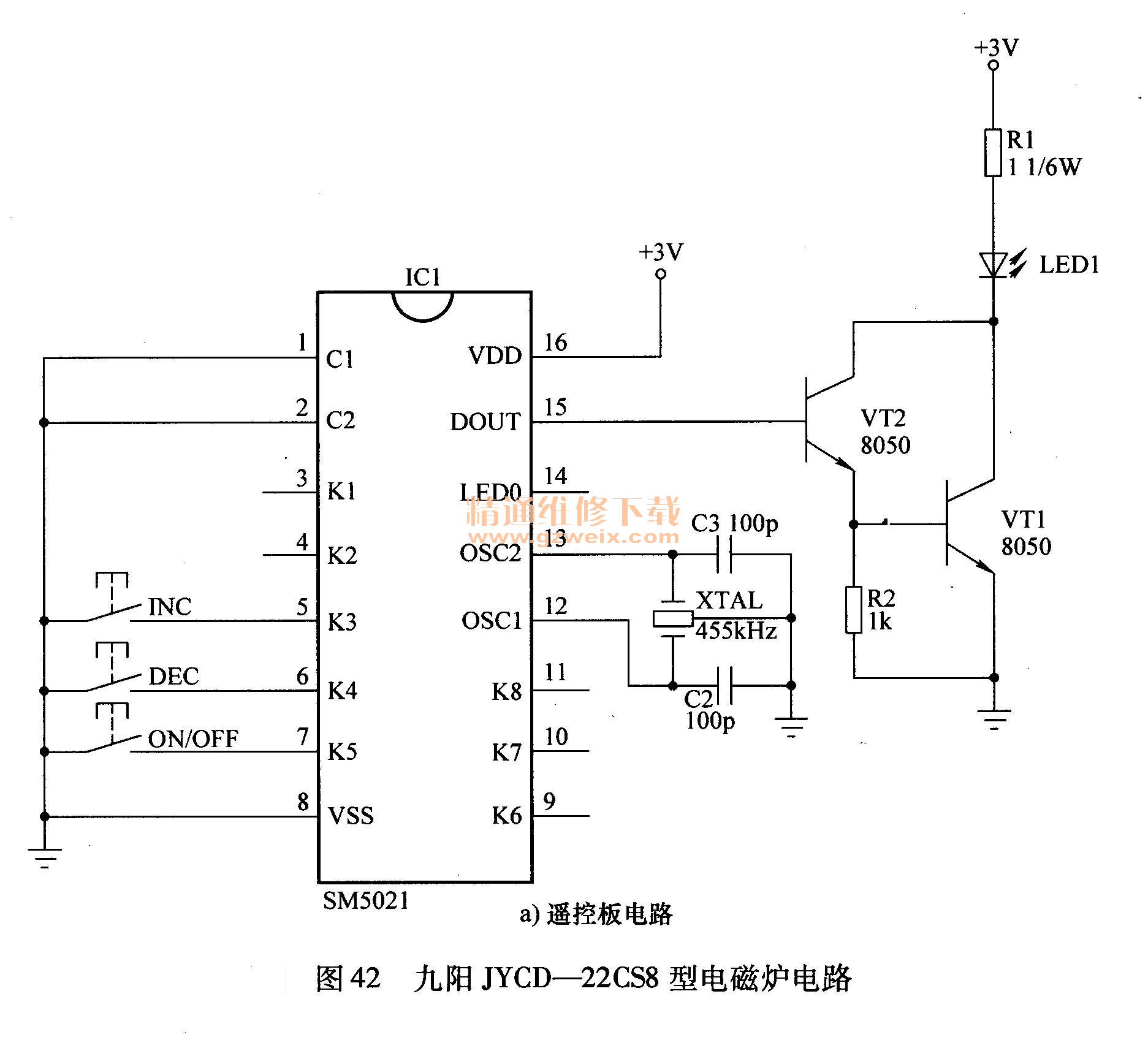

SGTO02集成电路在九阳JYCD-22CS8型电磁炉上的应用电路如图42所示。
