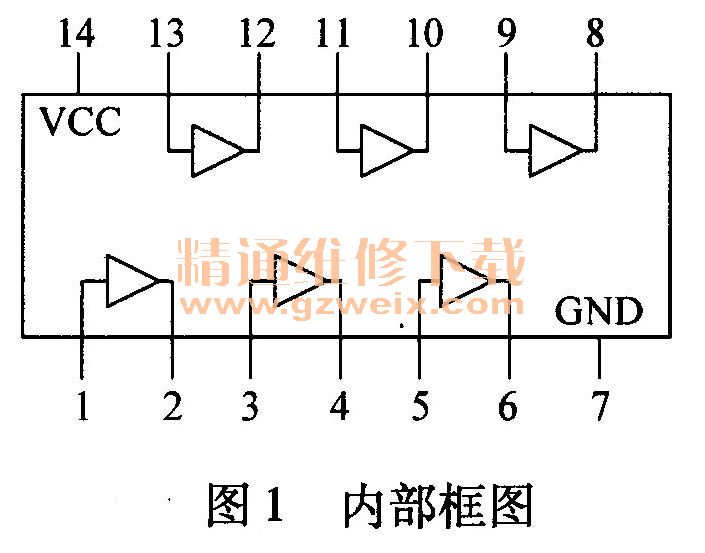

2．引脚功能和维修数据

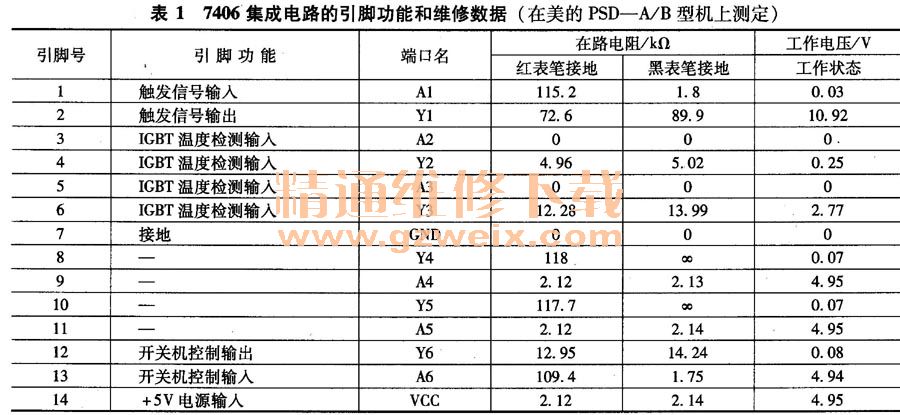

7406集成电路的引脚功能和维修数据如表1所示。
3．典型应用电路

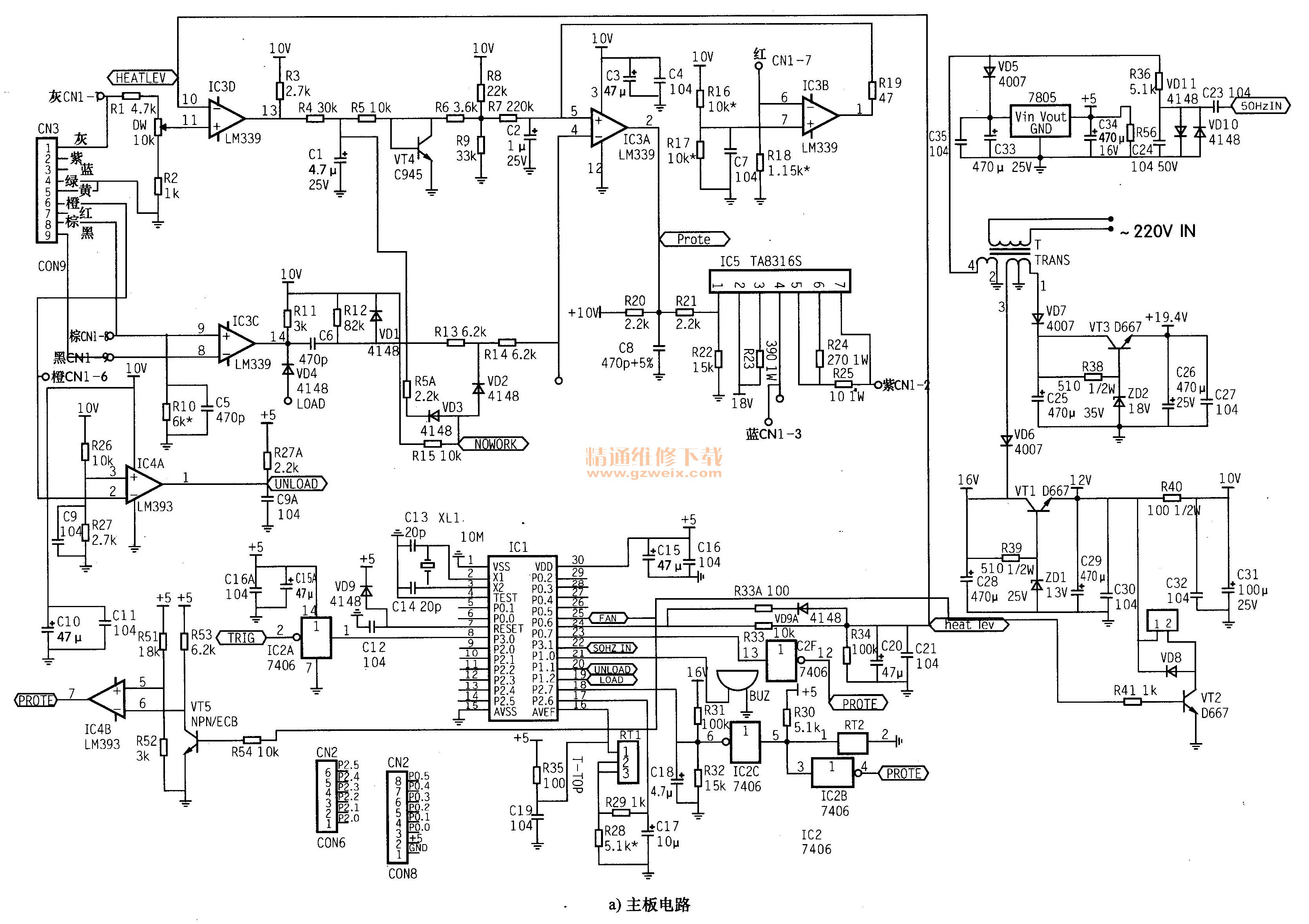

7406集成电路在美的PSD-A/B型电磁炉上的应用如图2所示。
二、74LS138集成电路
1．简介
74LS138集成电路采用16脚双列直插扁平封装结构，是用与非门组成的3线～8线译码器。即将三条控制端1-3脚输入的不同逻辑电平组合译码使8个输出端中只有一个脚为低电平，其他输出端全为高电平，若有两个输出端为低电平，表明该译码器损坏。
2．典型应用电路
74LS138集成电路在万利达MC-3032型电磁炉上的应用电路如图3所示。
三、AN7805集成电路
1．简介
AN7805集成电路是一种输出电压为＋5V的三端稳压器，其输出电流为IA。它的形状相当于大功率晶体管，其检查方法用电压法较好。AN7805的品种较多，因厂商不同其前缀有所不同。AN7805集成电路的内部框图如图4所示。
AN7805的可替换型号有BA17805T、HA17805P、KA7805A、LM340KC05、LM7805CT、MC7805A、NJM7805A、RC7805、TA7805。
2．引脚功能
AN7805集成电路的引脚功能如表2所示。
3．典型应用电路
AN7805集成电路的典型应用电路如图5所示。
