四十、SH69P43集成电路
    1．简介
    SH69P43集成电路采用28脚双列扁平封装。具有监测自身工作电流、外部电网电压、功率管与炉面温度、面板操作指令，控制炉面温度与加热功率，显示当前工作状态，判断炉面锅具材质，控制风机是否运转及蜂鸣报警以及故障自检等功能。

2．引脚功能

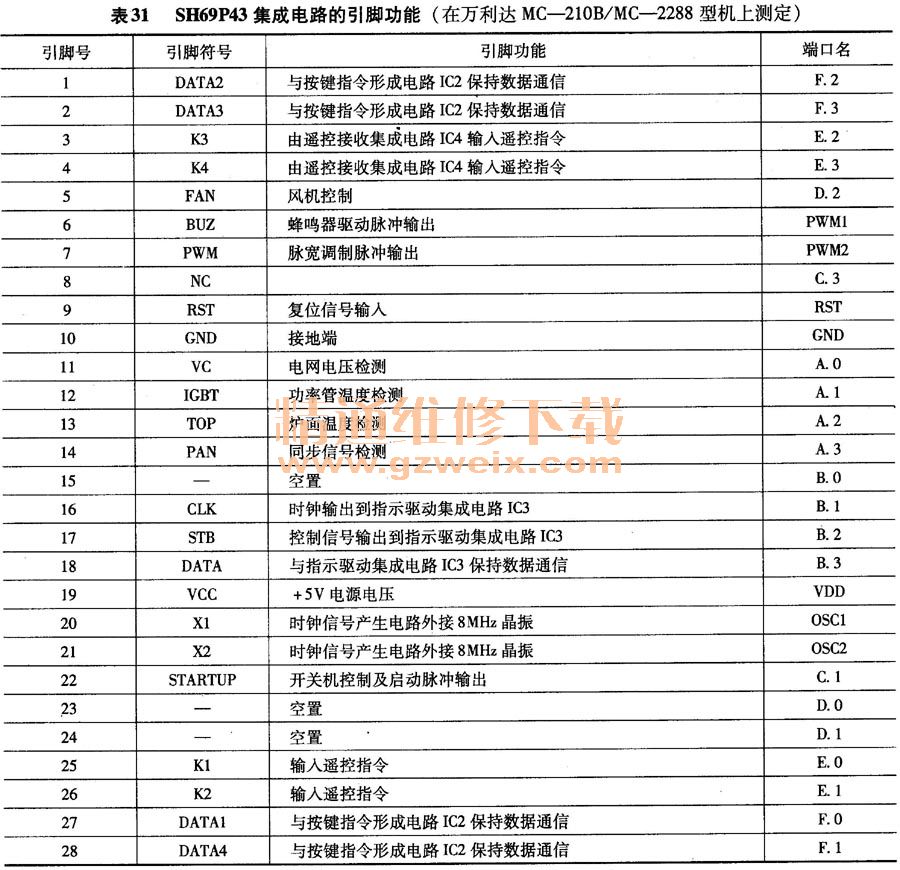

SH69P43集成电路的引脚功能如表31所示。

3．典型应用电路

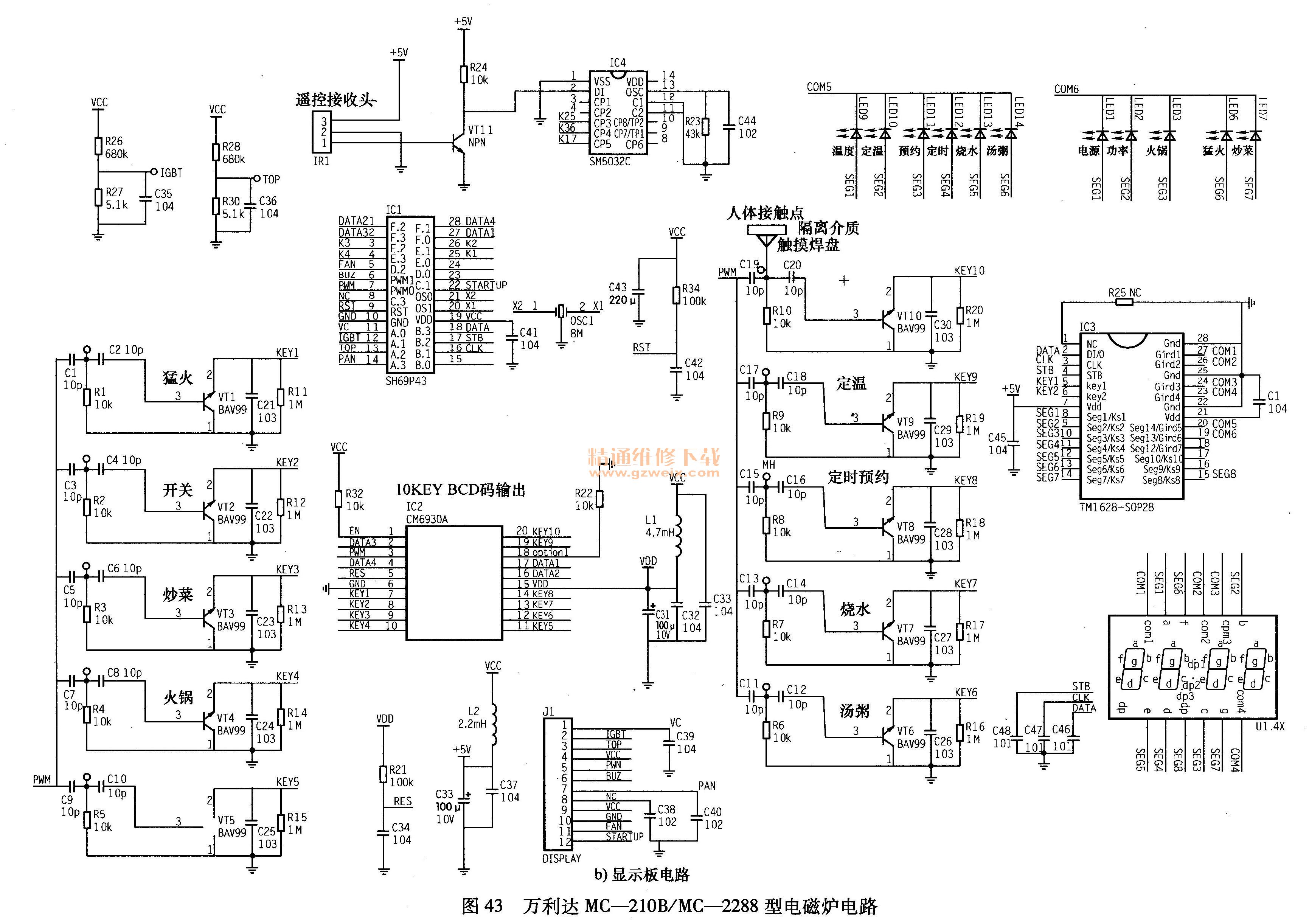

SH69P43集成电路在万利达MC-210B/MC-2288型电磁炉上的应用电路如图43所示。

四十一、SM16312集成电路
    1．简介
    SM16312集成电路是荧光显示屏VFD驱动集成电路，与CPU保持时钟数据通信，接受CPU的控制，将接收到CPU串行数据信号解码并行输出驱动荧光显示屏，同时还具有扫描键盘矩阵信号输入操作指令，驱动蜂鸣器报警和发光二极管指示等功能。
    2．引脚功能

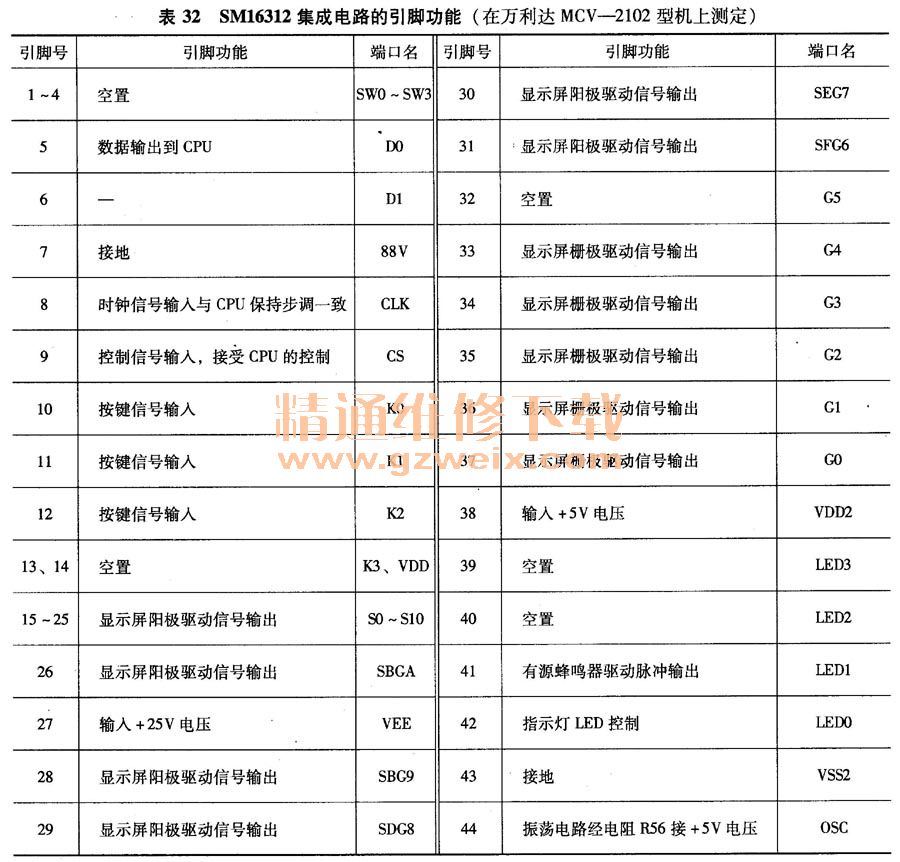

    SM16312集成电路的引脚功能如表32所示。

3．典型应用电路

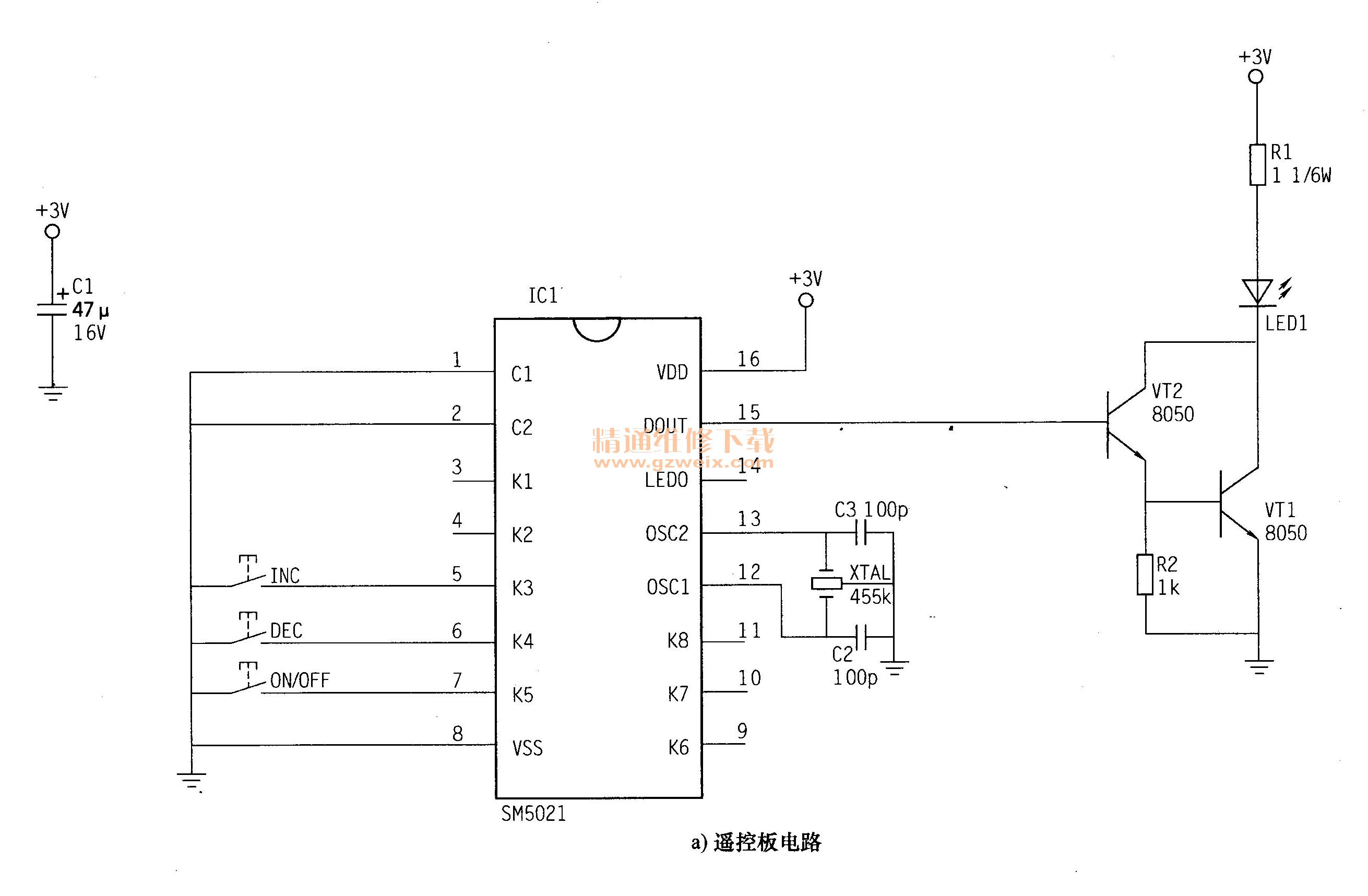

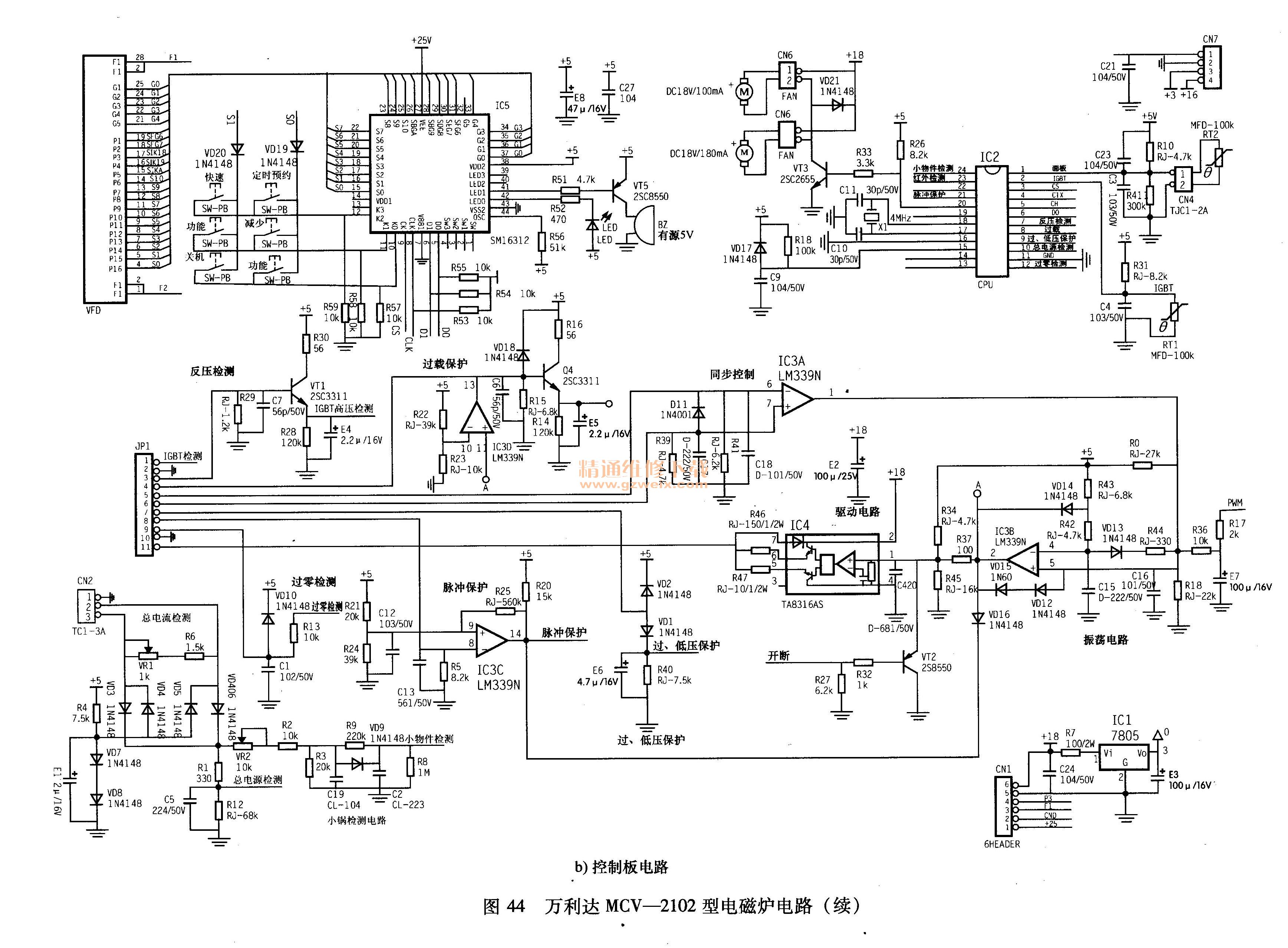

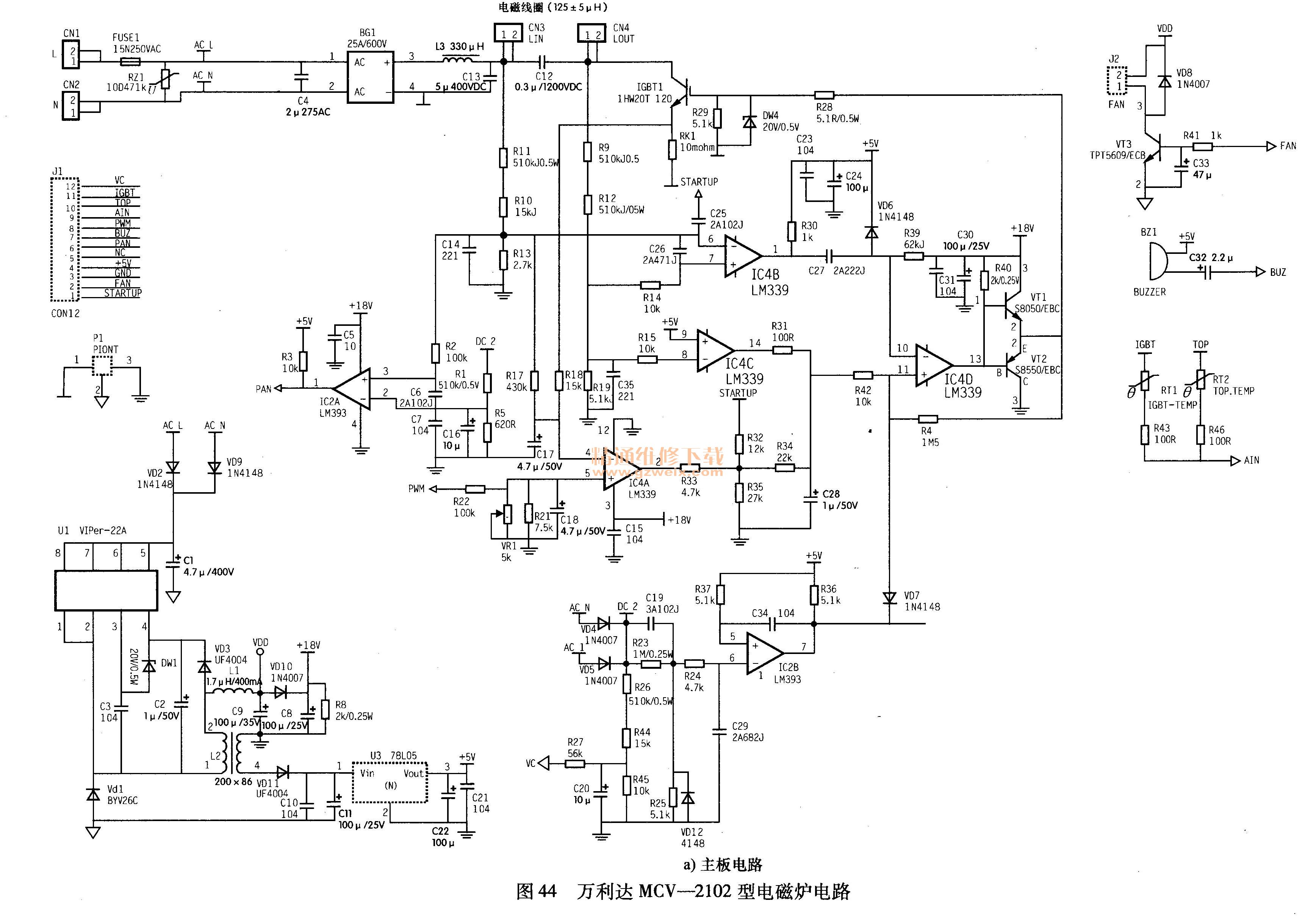

SM16312集成电路在万利达MCV-2102型电磁炉上的应用电路如图44所示。

四十二、SN74HC164 (N）集成电路

    1．简介
    现有电磁炉的面板显示项目较多，内容较丰富，与之对应的端口也较多，然而，单片机的端口是很有限的。为了达到CPU对显示电路的控制，在电磁炉电路中广泛采用74HC164移位寄存器来扩展控制端口。
    74HC164是8位串行输入并行输出单向移位寄存器，A、B为串行数据输入端；MR为清
零输入端；CLK为时钟脉冲的输入端。IC随着时钟脉冲上升沿的到来，A、B相与后状态依次由QO移向Q7。

2．引脚功能

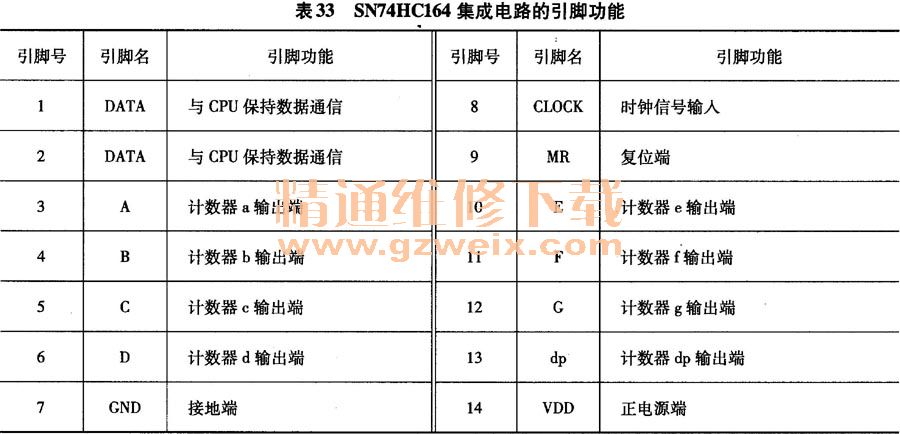

SN74HC164集成电路的引脚功能如表33所示。
