新手篇—看图学习维修空调器(上)
来源:本站整理  作者:佚名  2013-07-21 09:02:24

3.5.3排空操作

    排空,全称放氟排空,又称放冷排空,是分体空调器安装、移机、制冷系统维修的最后操作工艺。维修工作时遇有制冷系统因故进入空气,也需进行排空操作。排空方法视情况确定。

1.室内机及连接配管排空
    顾名思义是将室内机及连接的空气排出,适用于新机组安装后、移迁空调器收氟后异地安装后、单独对室外机充注制冷剂后等情况。

    图3-24所示室内机及连接配管排空方法。把室外机低压管(粗)螺母拧松→内六角扳手伸入二通截止阀(细)逆时针旋转打1/4圈→听到低压管有气体排出约10~15s时→右手立即拧紧低压管螺母→排空完毕。

维修提示:
    排空完毕后,用扳手紧固低压管螺母。再用内六角扳手逆时针打开二通、三通截止阀,注意应旋到底以完全打开,这时空调器就可以制冷(热)工作了。

2.整机单独排空
    空调器制冷系统含有空气引起制冷(热)能力变差时,需要进行整机单独排空。

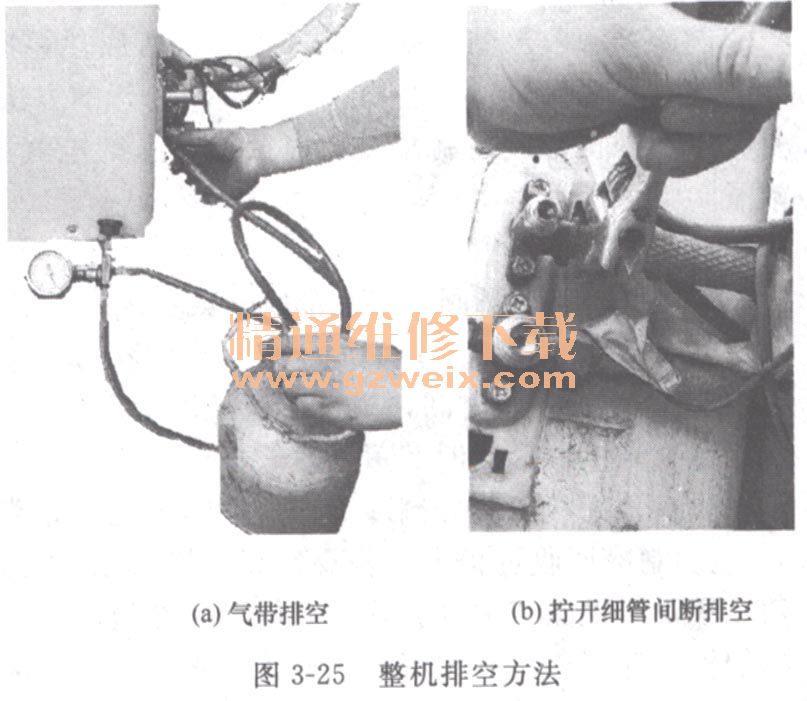

    图3-25所示整机单独排空步骤。先按加氟操作方法,制冷剂瓶正置,通过气带、压力表与室外机三通截止阀的维修管口中连接好,并对气带排空后→停机30~40min,待制冷系统内的制冷剂稳定后→打开细连接管螺母1/2圈左右,开始间断排气,同时打开制冷剂钢阀门充注气态制冷剂,排出的气体与补充的气体应相等(或观察压力表的压力与开始相等)。当排出的气体由风感变凉感时(约10~20s),拧紧螺母和钢瓶阀门,排空完毕。再通过试机确定制冷剂量是否合适。

3.5.4放氟操作
    放氟,是指将空调器的低压管路某处打开,将制冷剂全部排出到空气中。因空调器排出的氟里昂制冷剂在日常环境呈现气态,因此,放氟又放气。

1.分体机放氟
(1)打开低压管放气

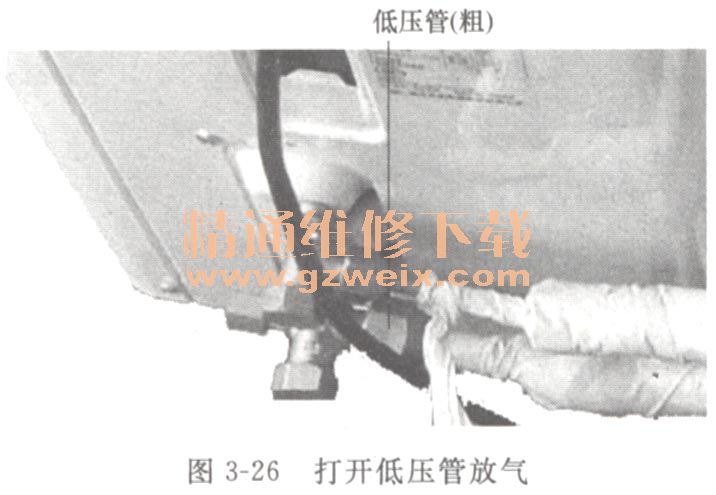

    如图3-26所示。打开室外机的粗(低压)管放氟,特点是放氟速度快,适用于将空调器内的制冷剂全部排放不要的情况。

(2)顶压维修管的阀针放气
    如图3-27所示,用改锥顶压三通截止阀维修管口内的阀针可慢速放氟,适用于制冷剂加注过量需排放掉一些,其操作类似自行车修理工用改锥按压内胎阀针一放气。

2.窗机放氟
    拔掉空调器电源线,打开空调器外壳,观察有无工艺管及工艺管长短采用相应的放气方式。窗机的工艺管,又称维修管,是低压侧(粗管)上单独突出的一段(长5~10cm)细管路。只有20%的窗机有工艺管。

(1)刻丝钳拼开工艺管放氟

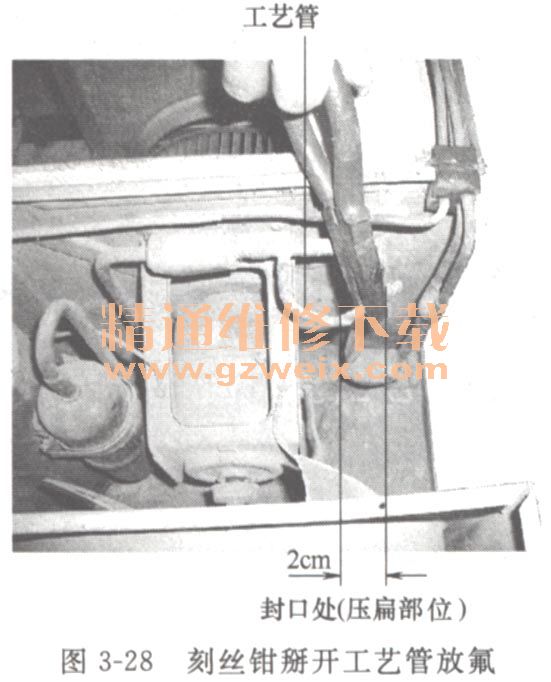

    如图3-28所示,刻丝钳夹住工艺管封口处以外约2cm部位,左右晃动册开封口处以排出制冷剂。这种方法适用有工艺管,且工艺管封口处以外管道较长的机型。

(2)管刀切开工艺管放氟
    如图3-29所示,用零号沙纸把工艺管封处附近打磨干净→用管刀距封口处内约1cm处切割,当管刀切割进入铜管壁1/3左右(方法见本章3.6.1割管操作)→撤去管刀,用刻丝钳册断工艺管,排出制冷剂。这种适用于工艺管封口外管道较短,刻丝钳无法夹住的机型。

(3)电钻对低压管钻孔放氟
    如图3-30所示。选择室内侧低压管(粗)路中不碍事的某个部位打孔放气。方法是用零号沙布将此处打磨干净→用电钻(采用直径3mm的钻头)打一孔,排出制冷剂,然后在此处焊接一段细铜管作为工艺管,以安装压力表,再通过压力表连接维修设备。这种方法适用于没有工艺管的窗机。

警告:
制冷系统内有制冷剂钻孔,可防止铜屑进入管路中。电钻打孔时用力要均匀不要把制冷剂与油喷到身上或其他物体上。

3.6管道加工
    空调器在维修过程中,大量实际操作是制冷系统管道的连接、开启、关闭。这就要求熟练掌握割管、弯管、扩管、截止阀开/关操作。

3.6.1割管操作

1.割铜管

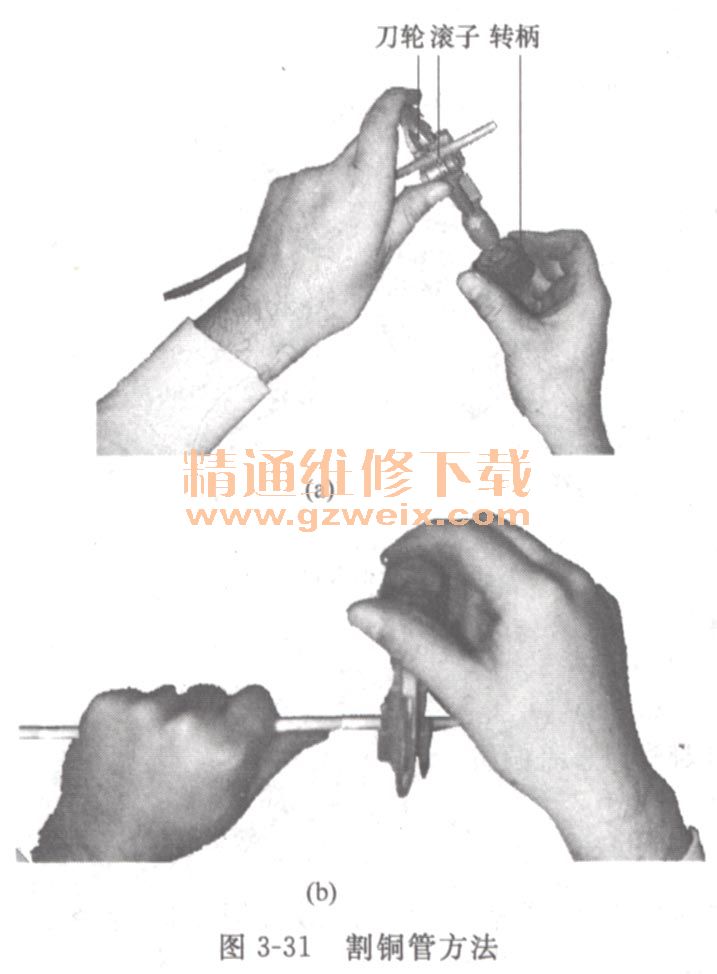

    图3-31所示割铜管的方法。选择小型割管器(俗称管刀),把铜管夹在滚子与刀轮之间→旋动转柄至刀口顶住铜管→将管刀绕铜管旋转,并不断旋紧转柄→当切割到接近管壁2/3厚度→用钳子轻轻折断铜管即可。

警告:
操作时一定要使刀轮与铜管垂直,并缓缓进刀,以免要用管刀的铰刀倒棱。

维修提示:
    割好的管口要求光滑不变形,但实际上往往有内缩现象,这时要用管刀的铰刀倒棱,倒棱时管口应朝下,并倒干净碎屑,如图3-32所示。

2.割毛细管
(1)毛细管钳切割毛细管
    图3-33所示是用毛细管钳切割毛细管方法,将毛细管置于毛细管钳的槽口,按压钳柄即可。

 (2)偏口钳切割毛细管

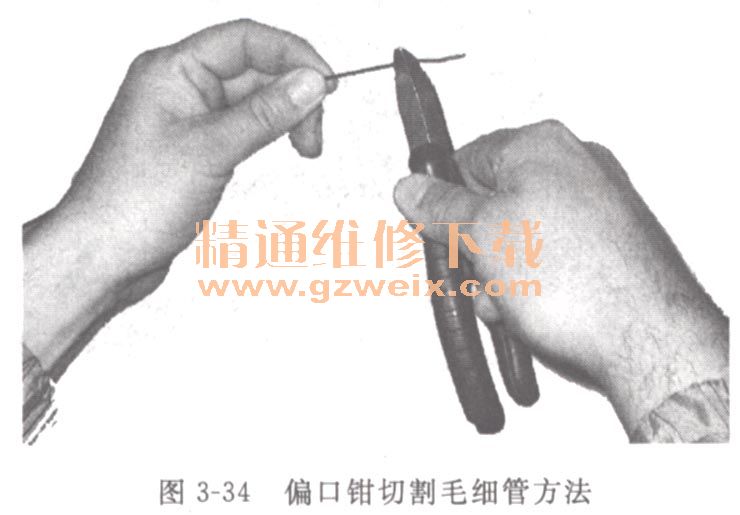

    图3-34所示是用偏口钳切割毛细管的方法。用偏口钳(也可用比较锋利的剪刀)的钳口,在切割的毛细管部位转圈,压出一个印迹,再右手用刻丝钳夹住有印迹部位,左手轻轻上下摆动(幅度不能过大)毛细管,折断毛细管。

维修提示:
符合质量的毛细管管口应圆滑,如管口内缩应重新切割,如有毛刺应去除。

3.6.2弯管操作

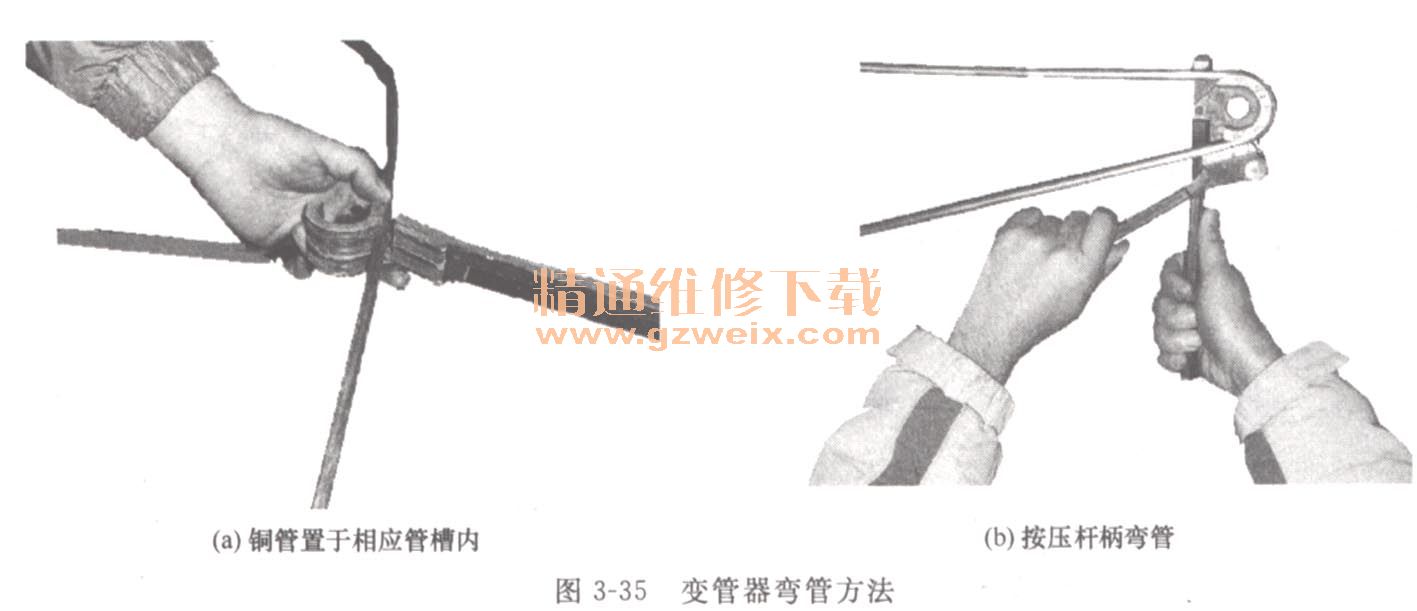

    因空调使用的铜管较粗,一般用手把铜管弯制成圆弧状态,圆弧的直径应大于70cm。也可用图3-35所示的弯管器进行,操作时视其管径配入相应弯管器内,扣牢管端后,按预定的方向旋转杆柄,使管弯曲。

警告:
弯管操作要注意不可用力猛弯,以防止压扁铜管。

3.6.3扩管口操作

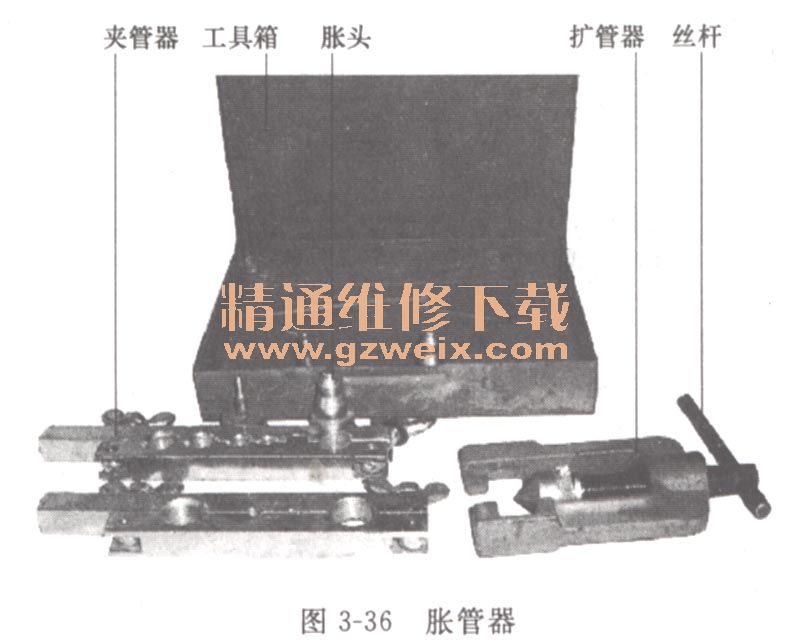

    图3-36所示胀管器,可根据需要将铜管口扩为杯形口或喇叭口。杯形口用于同管径之间的管道连接。喇叭口用于铜管与螺纹接头的连接。

1.扩杯形口
    如图3-37所示。根据铜管的直径,选择相应的杯形胀头安装到胀管器上→逆时针旋转手柄松脱夹管器,把铜管口插入到相应孔口,铜管口预留1. 5cm,手柄恢复到原位置并顺时针旋转,以把管铜夹紧→用杯形胀管头对准铜管口,顺时针转动胀管器,以使两侧卡槽固定住夹管器→慢慢用力旋动丝杆→直到把管口胀压成杯形状。

2.扩喇叭口
    如图3-38所示,扩喇叭口的操作与扩杯形口类似,只是要求更高些。采用锥形胀管头,铜管的管口预留5mm。扩好的喇叭口要均匀、大小适中、口内平直无歪斜状、无划伤、凹陷。

警告:
喇叭口扩小连接时密封不好,扩大了容易开裂,尤其是薄壁铜管。

3.7接管
3.7.1喇叭口管连接
    图3-39所示是喇叭口管与螺纹接头的连接。在喇叭口内壁、螺纹接头涂少许冷冻机油,以保证喇叭连接的密封性→连接管笔直地与接头中心对齐,不能歪斜→一只手按住铜管,另一只手将螺母对好丝扣,拧紧3~5圈,如果只拧1~2圈就拧不动时,说明管子中心偏了,应重新对正再拧,如果丝扣有轻微碰伤,应用丝锥重新过一下,以确保装配质量~用扳手紧固螺丝~用活扳手或力矩扳手紧固好螺母。

警告:

①用力矩扳手紧固铜螺母时。必须选用与管径相匹配的力矩扳手,当听到一声时,说明紧固力矩已达到。②使用活扳手紧固时,用力必须适中,用力过小密用力过大则会使喇叭开裂,造成制冷剂泄漏。③遇有喇叭有缺陷时应重新制作气焊接管
