新手篇—看图学习维修空调器(上)
来源:本站整理  作者:佚名  2013-07-21 09:02:24

3.电脑板单独模拟测试
这种方法是拆下电脑板后,热敏电阻用固定电阻代替(以模拟室温、内外盘温在夏季或冬季温度)。然后单独对电脑板供电后,按开/关键或瞬间短接键盘插头的相应两引脚,就可启动电脑板运行在制冷(或制热)模式,这时就可用万用表进行相应的电压、电阻测量。根据电脑板的供电方式、内风机的类型,电脑板单独模拟测试有如下三种:

(1)变压器供电+抽头式多速内风机控制式
    图2-74所示长虹JU7. 820. 1644单独电脑板模拟测试方法,此机电源采用变压器式,室温、内盘温热敏电阻标注值为10kΩ。将拆下后电脑板平放在工作台上。可按如下方法模拟电脑板进入待机、制冷运行、制热运行。

    ①待机:在变压器次级插头XS103接入14 VAC输出变压器,变压器的初级接通220VAC,电脑板就进入待机状态。此时,可测电源及CPU工作条件电压,如+12V稳压器③脚对地(②脚,下同)应≥15V,①脚对地应为12V; +5V稳压器的③脚对地应为+5V,①脚对地应为+12V;晶体两端对地电压为2. 1V,2.2V(指针表测为0. 6V,2. 2V)。

    ②超低风制冷运行:在ROOM室温插头X103,PIPE内盘温X104插头分别10kΩ固定电阻,以模拟室温、内盘温为25℃,如将开关S101置于最内侧就会进行超低风制冷运行。此时,CM端子(压缩机控制)两端电压为0. 8V,超低风可控硅外侧两引脚(即TINT2)间导通电阻为11kΩ。

    ③高风制热启动电加热运行:将ROOM插头两端改为接入15 kΩ,PIPE插头两端改为接入4. 7kΩ固定电阻,面板开关置于最里侧,电脑板高风制热运行且启动电加热。此时,CM端子两端电压为 0. 8V(开机3 min后),四通阀继电器触点闭合,电加热继电器触点闭合,中风继电器、高风继电器常开触点闭合。

(2)变压器+PG外风机控制式
    如图2-75所示是海尔KFRd-51LW/E空调器电脑板测试方法,此机采用三组次级输出变压器,不好找到替代品,拆卸电脑板时最后将原变压器一同拆卸。

    ①变压器初级插头接入220VAC,电脑板就进入待机状态,此时,可测+12V稳压器的③脚对②脚应为12V,+5V稳压器的③脚对②脚为5V、晶体两端对中间脚电压应分别为2. 1 V和2. 2V,如果上述测试值正常,就说明电源及CPU工作条件正常。

维修提示:
      如没有原变压器,可用一个双次级输出电压(8VAC,15VAC左右)变压器进行,方法是将变压器的8VAC输出端接插头CN6中端的上下两脚,15VAC输出接CN6里侧的上、下两端子。然后变压器初级插头接入220VAC即可。

    ② CN3插头下部的室温两个引脚、上部的管温两个引脚间分别接入15kΩ电阻,瞬间短接CN8 SW工TCH开关插头,电脑板开始制冷运行。此时,压缩机继电器触点闭合,三个内风速继电器中的一个触点闭合。

    ③断电后,将CN15 TEST测试针短路后,再通电,电脑板进入循环自检测试,每个自检周期CPU各输出端口轮流输出高电平,各继电器轮流动作,会先听到9声“喀哒”声,停顿一会儿又发现两声较大的“喀哒”声。

(3)开关电源+PG内风机控制式

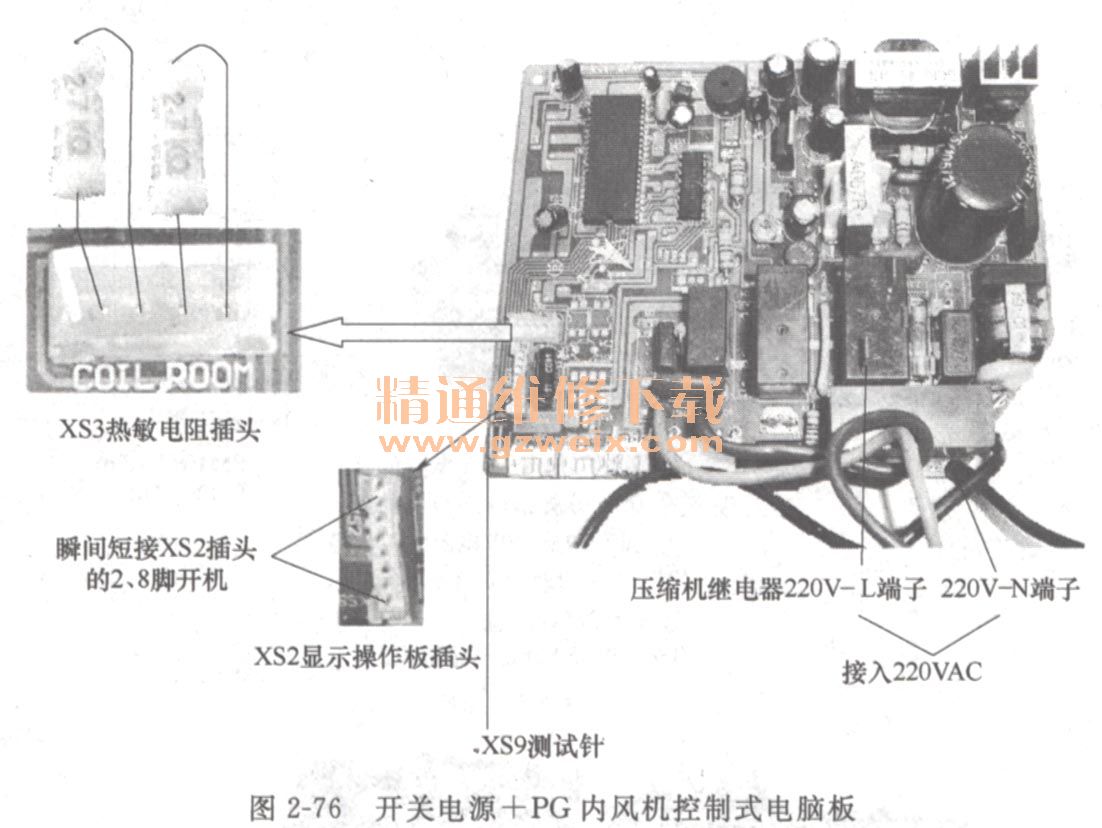

    如图2-76所示是长虹JUK7. 820. 039电脑板单独测试方法,此电脑板采用开关式电源,室温、内盘温热敏电阻标注值为10kΩ。拆下来的电脑板平放在工作台上。然后按下列步骤进行。

①缩机继电器外侧的1,端子与电脑板上220V-N接线端子XS16之间接入220VAC,电脑板就进行待机工作状态。
    ②在XS3热敏插头的内侧两脚ROOM、外侧两引脚COIL分别接入10kΩ固定电阻,模拟室温、内盘温25℃,然后瞬间短路XS2显示操作插头的②、⑧脚(最底侧脚),电脑板制冷运行。
    ③如将XS3外侧两脚COIL改接为15kΩ固定电阻,以模拟室温为16℃,然后瞬间短路XS2插头的②、⑧脚,电脑板制热运行。
    ④如果短路XS9测试针两引脚后,再通电,电脑板进入自检测试,每个测试周期内继电器轮流向一次,D5内风扇光耦可控硅导通一次。

2.17变频空调器特殊器件
    变频空调器的特殊器件包括:功率模块、桥堆、+300V滤波电感、+300V滤波电容、
室外机电脑板。

1.压缩机功率模块
    功率模块,英文“INTELLIGENT Power Module”,缩写为IPM,译为智能功率模块,俗称变频模块,又称驱动功率模块或功率逆变器等,一种将直流电压转换为频率或电压可调的三相电的高功率集成电路。在电路中用“IC”或“U”、“N”、P”、IPM表示。
    压缩机功率模块是将+300V左右的直流电压,变换为50~180V的三相电,控制压缩机的转速在900~15000r/min任何可调。

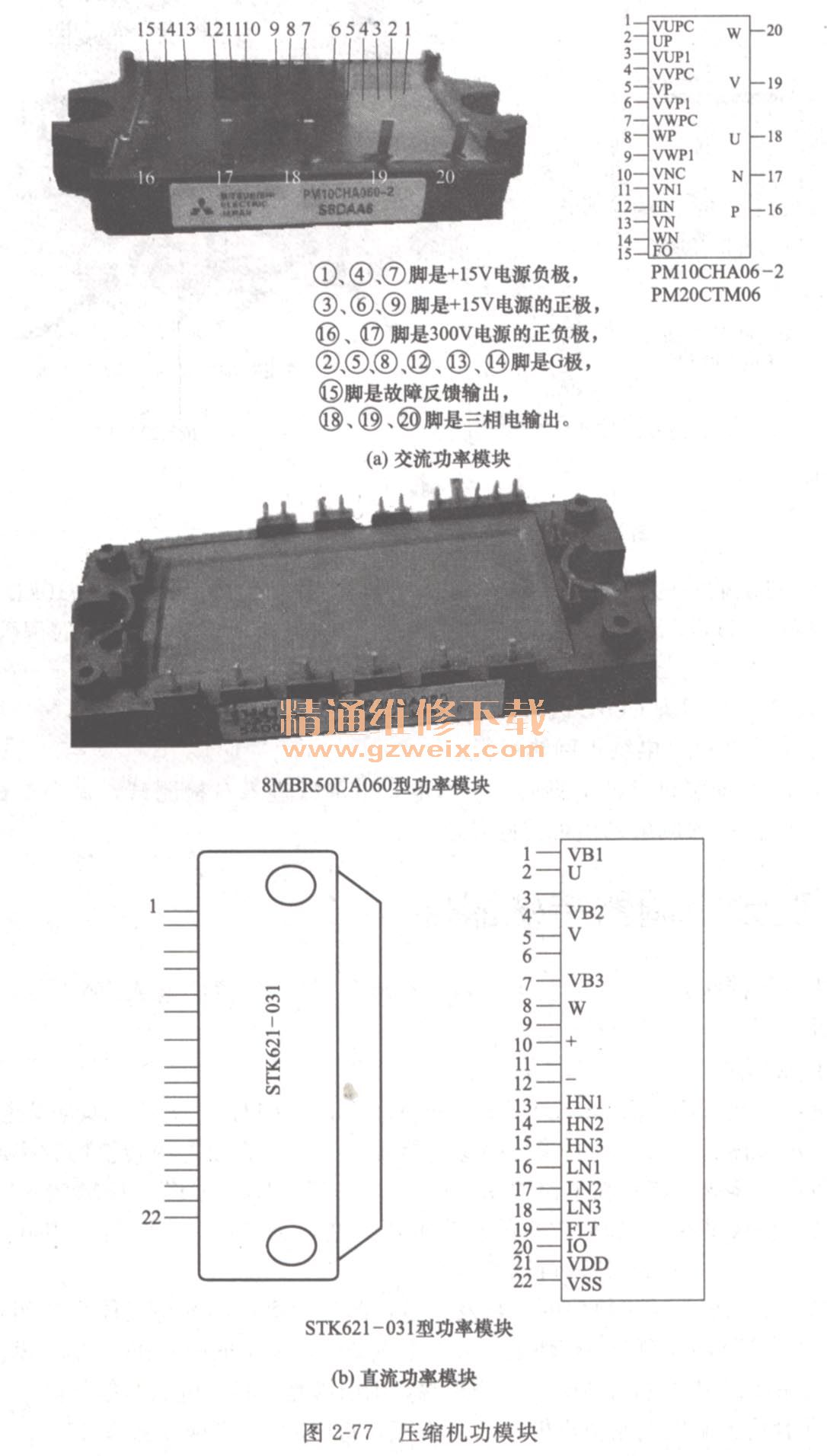

图2-77所示是压缩机功率模块的实物及符号,部分功率模块的型号体现其额定电流、额定电压,如PM20CTMO60型功率模块表示额定电流20A,额定电压600V。功率模块粗引脚是+300V电源的端及三相电(U,V,W)输出端,细引脚是+15V电源和信号输入、输出端。

    图2-78所示是压缩机交流功率模块的结构图,将+300V变换为频率15~150Hz,电压为60.180V三相电,提供给变频压缩机。IGBT1~IGBT6六个绝缘栅双极晶体管(俗称高速大功率管、开关管)组成三组桥壁。要求同一桥壁上两只IGBT一只导通时,另一只必须关断。相邻的IGBT导通相位差120℃,以保证每个周期内三组桥轮流、均等导通一次,从而保证输出的U,V,W三相电相的电压相同、频率相同、位相差120°。

    为了实现上述要求,CPU输出的每相PWM的“+”、“-”信号极性相反,U,V,W三相PWM信号相差120度。当CPU要提高压缩机转速时,就会同时增大U、V、W相PWM脉宽,通过功率模块内的驱动器1,2,3及逻辑运算器处理后,使三组桥壁的上侧IGBTI,IGBT2 ,IGBT3的G高电平时间增长,其导通时间增长,在U,V,W端输出的电压升高,压缩机转速升高,提高空调器制冷(热)能力,反之相反。

    模块内的逻辑运算器,还随时监测模块的温度、17脚(+300V负极)对⑩脚(+15V负极)电压、11脚+IDIV电源,作过热、过流、过压保护信息,并在异常时由15脚反馈输出端FO (Feedback OUT)输出保护信号,反馈给当前CPU ,CPU据此判断功率模块有故障,立即停机保护,避免功率模块及其他器件损坏。

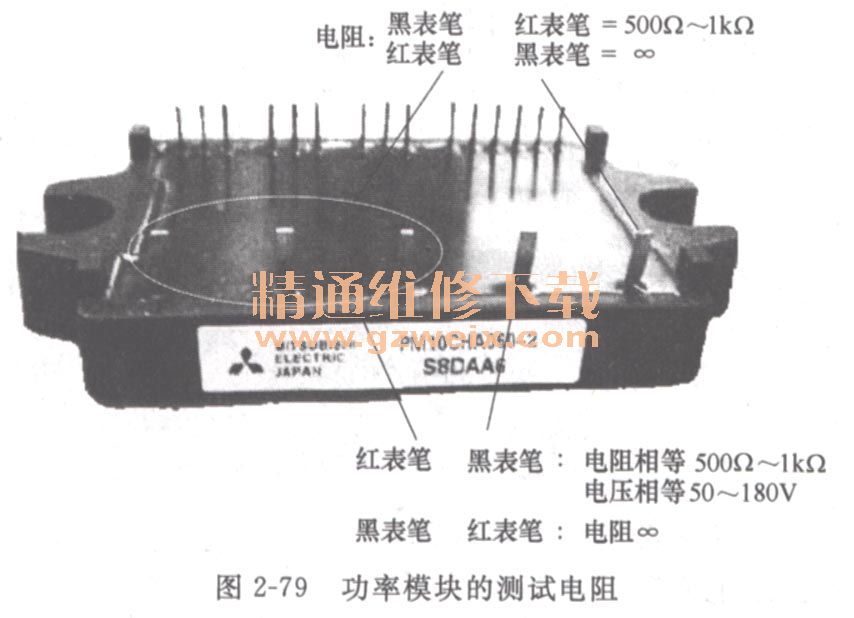

    图2-79所示是正常功率模块的测试数据,即空调器正常运行时U、V、W三输出端对300 V-N端(地)电压相同,为50~180V;拆下变频模块,单独测试U、V、W三个输出对电源正(P)、负(N)端均呈现二极管特性,正向导通,反向截止。

维修提示:
    如果U、V、W三端子输出电压值不一致,说明输出的三相电缺相或不平衡,是变频模块损坏。如果P,N,W,V,U任意两端子间电阻为0kΩ,说明功率模块击穿。功率模块非常易损坏,损坏形式一般为击穿。

警告
    变频模块非常娇气,电阻法测试前,一定拔掉电源,对+300V供电电源的大电容放电。拆装和触摸功率模块前,还要洗手或手摸水管以放掉身体的静电,否则可能损坏功率模块。

代换:
类型相同、额定电流相同或大于原值、体积大致相同、引脚功能相功率模块代换。

2.电机功率模块
    如图2-80所示电机功率模块实物及符号,属于直流功率模块,体积较小,用于将+300V或+30V左右直流电压,变换为相应值的三相电,提供给直流无刷电机,控制风扇运转在相应转速上。

    图2-81是电机功率模块内部结构图,内部六个IGBT组成的三个桥电路,要求这六个IGBT每个周期内导通/截止关系见表2-2。

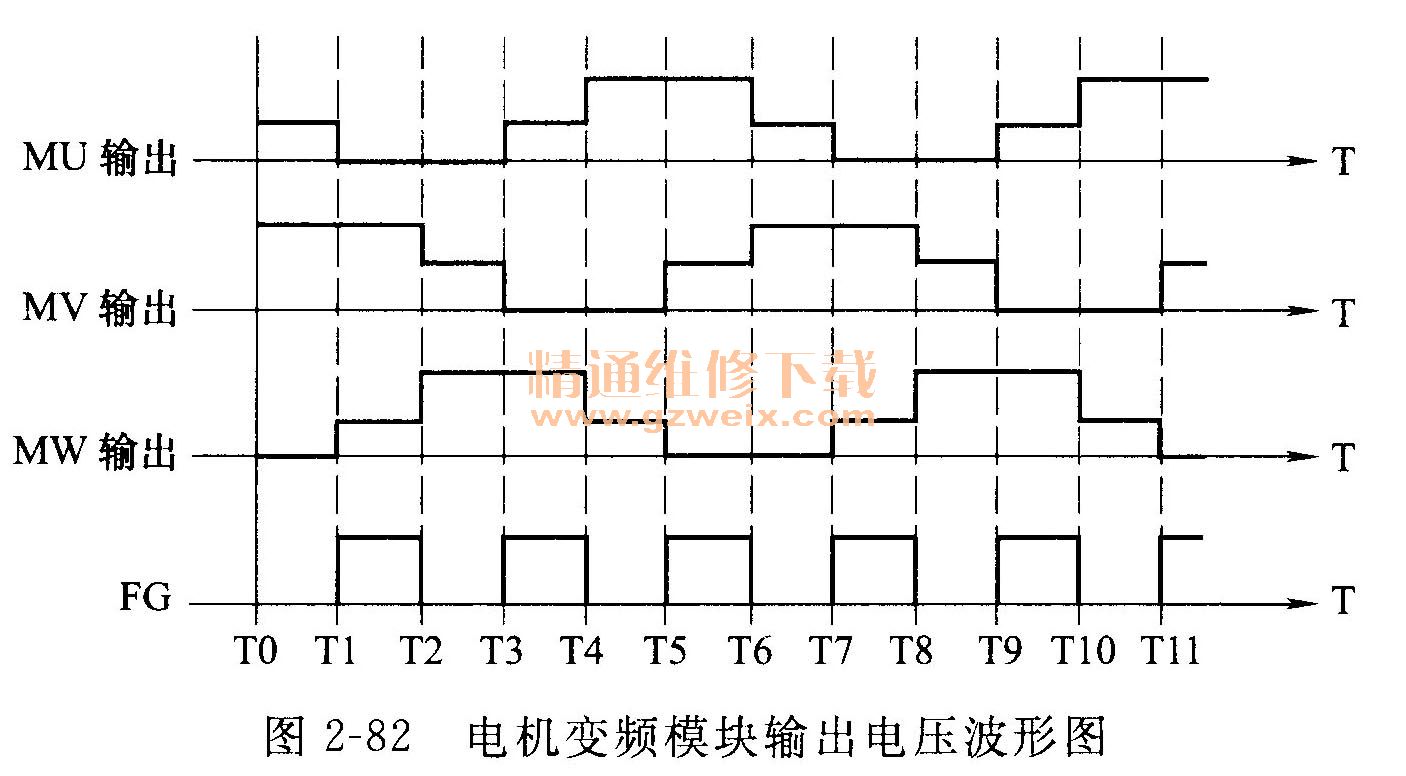

    受上、下桥臂驱动电路输出的20kHz PWM脉冲,控制内部6个IGBT按指定顺序轮流导通,在MU、MV、MN端形成三相直流电压,三相直流电压的幅度相同、相位差为120度,如图2-82所示。

3. +300V滤波电容
图2-83所示是+300V滤波电容的实物及符号,属于有极性、高耐压、大容量的电解电容量在470~3300μF,耐压为400~560V。对桥堆输出的脉动直流电压进行充电、放形成+300V左右的直流电压,提供给功率模块。

    图2-84所示+300V滤波电容的测试资料。如果:①阻值始终为0Ω是电容击穿;如果测试初始表针不能摆动。及以右是电容容量变小;②表针最后不能恢复到400kΩ以上电容漏电;③表针向回摆动速度慢或有跳变是电容性能变差。

维修提示:
    + 300V滤波电容因工作在高电压状态很易损坏,部分损坏有外在表现,如顶部或底部鼓包、漏电解液,引脚锈腐或有其他异物、吱吱声。电容击穿会造成前级的保险熔断;电容漏电、容量下降、失效任意一种情况,就会造成+300V低或不稳定,引起击穿功率模块。

警告:
   因电容的容量大,放电需要较长的时间,所以,空调器关机拔掉电源后,电容仍可能存储有电荷,两端电压仍可能为+300V左右。所以,拆装、触摸、电阻法测试电容及相关的桥堆、变频模块前,一定要先对电容放电。较为安全的放电方法是:利用指针万用表电压的内阻放电,即指针万用表调致直流500V挡,测试电容的两端电压,电压值会逐渐下降;快速放电法,用改锥或钳子将电容两引脚瞬间短路,如果电容存储电荷,会有打火和发出很响的“叭叭”声。

代换:
容量大致相同、耐压等于或高于原耐压的电解电容代换。电容安装时一定要注意极性正确,否则电容漏电大,通电发热甚至烧崩、击穿。

4.桥堆
    桥堆是由四个二极管按全波桥式整流电路连接方式封装在一起大功率整流装置,用于交流电220V 50Hz进行整流,形成整流100Hz脉动直流电压,如再经电容滤波则会形成+308V直流电压(俗称+300V电源),对功率模块供电。

    图2-85所示桥堆整流器的实物及内部结构,用符号“DB”或“BIZ”表示。桥式整流器有四个极:“~”极(有的用“AC”表示)是交流电压输入端;“+”、“-”极是直流输出端。

维修提示:
桥堆因工作在大电流、高电压环境易损坏,损坏形式一般为击穿,引起保险管熔断或通电掉闸;个别内部某个二极管开路或耐压性差,造成+300V电源不稳定。

警告:
拆装、触摸、电阻法测试桥堆前,一定要先对+300V滤波电容放电。

代换:
额定电流、耐压相同或大于原值。必须注意的是,不同规格、不同形状、不同厂家的桥堆,引出线位置可能不同,极性也可能不向,如果弄错,会造成击穿,烧熔电脑板的保险管。

5.扼流圈

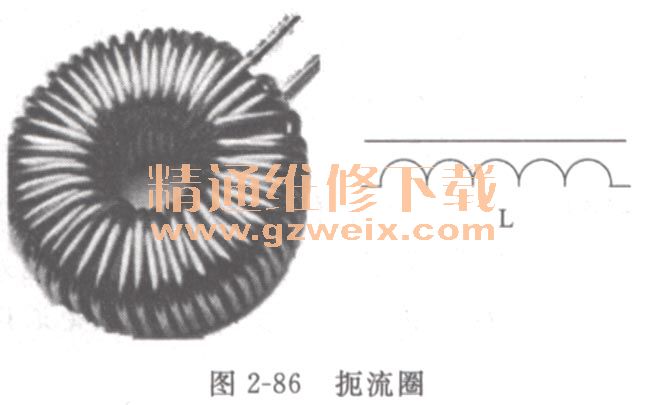

    图2-86所示是扼流圈的实物及符号,由粗铜线绕制在圆形磁环上的线圈,属于大功率的电感器。在电路中串联在桥堆的“+”极,主要起两个作用:一是滤波,以保证输出的+300V更稳定;二是消除干扰,既阻止外来干扰串联空调器,又阻止功率模块工作时产生的干扰串联电网。

    压缩机运行时,扼流线圈流经的电流可高达10A,因此工作时白身会发热。电感器故障率很低,损坏形式为匝间短路,在工作中会使短路绕线烧黑。

代换:
    可用规格大致相同的扼流线圈代换,也可用同直径的漆包线重新绕制相同匝数。

6.室外机电脑板
    变频空调器的室外机电脑板控板,负责与室内机电脑板通讯,采集室环境温度、压缩机排气管温度、压缩机顶部温度、室外热交换器温度等信息,以根据室内机请求及室内室外机的状态控制压缩机运行频率、四通换向阀的工作状态、室外风扇电机及电子膨胀阀的阀开度,并完成异常状态的保护。

    图2-87所示是变频空调器的室外机电脑板结构示意图,核心器件是CPU,根据检测到的按键状态、采集的室外各部位信息及室内机通讯数据,确定ST四通换向阀和FMO室外风扇电机输出的高/低电平状态、W、/ W、U、/U、V、/V六路变频控制信号输出,以控制四通换向阀、室外风扇电机、驱动单元的工作,再由驱动单元控制变频压缩机的运行频率。

    晶体、复位电路、存储器及+5V电源负责提供CPU的工作条件。通讯电路负责与室内机交换信息。倒相放大器负责将CPU输出的四通换向阀、室外风扇、通电延时控制信号进行倒相放大后,驱动继电器内触点开关的状态。启动电阻在通电初始,对桥堆提供被限流的电源,过几秒,+5V等电源稳定后,由CPU(或通电延时电路)输出启动信号使主供电继电器K1闭合,取代启动电阻对桥堆供电,以避免通电初始功能模块工作电流过大损坏。

维修提示:
    室外机电脑板输出的六路变频控制信号为交流3. 6-6.8V为正常;通信信号端电压应在0~4V之间摆动;根据工厂提供的室外机单独测试方法,单独对室外机供220V电源后,室外机应进行制冷(热)运行测试。

警告
部分室外机电脑板的“地”是热电,带电,空调器通电情况不能触摸。

2.18窗式空调器特殊器件
1.主控开关

    主控开关,又称主令开关或功能开关、切换开关、选择开关,用于设置空调器工作状态,如低风、中风、强冷、弱冷、制热等。
    图2-88所示是主控开关的实物及符号,是一种“一进多出”机械式开关,其进线端子接220V电源,出线端子分别接压缩机、风扇电机高速线/中速线/低速线。

    当主开关置于OFF位置时,进线①脚与所有出线脚断开;当置于HIGH COOL位置时,进线①脚同时与出线⑧脚(压缩机控制)、②脚(风扇高速控制)接通,同时对压缩机和风扇高速头供220VAC,使压缩机运转,风速高速运行。其它以此类推。

维修提示:
    旋转主控开关钮时,进线与输出线之间的通断关系有变化,且符合逻辑。否则是内部触点接触不好或烧坏,会引起压缩机或风扇不运转、风扇在某速度不运转。

代换:
额定电压为220.250VAC,额定电流相同或≥20A、能固定到前面板的主令开关需根据主令开关进出线之间的通断关系正确联机。冷暖型主令开关能代换单冷型,不能。

2.机械温控器
    机械温控器全称机械压力式温度控制器,英文“Temperature Controller”,缩写为“TC”,又称恒温调节器(英文THERMOSTAT)、恒温调节开关(英文THERMOSTATSwitch,简写为SW),俗称温控器,是一种通过温度控制感温剂的压力,再利用感温剂的压力控制触点开关通/断的一种装置。用于检测室温并控制空调器的开/停机。

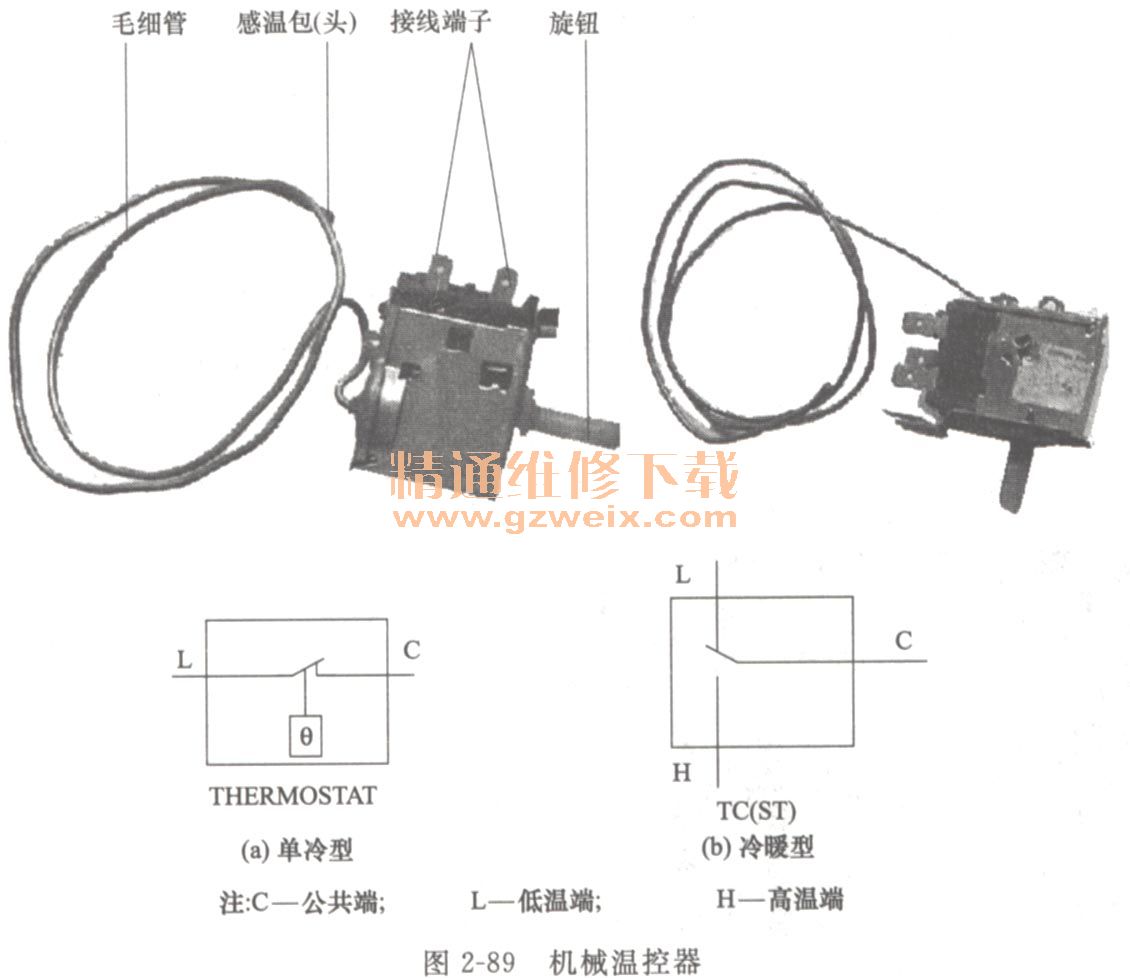

    图2-89所示是机械温控器的实物及符号。有两个接线端子的温度器属于单冷型,只能用于单冷空调器;有三个接线端子的是冷暖双控温控器,即可用于冷暖空调器,又可用于单冷空调器。温控器的主体固定在空调器的前面板仁,感温包通常固定室内热交换器的表面。

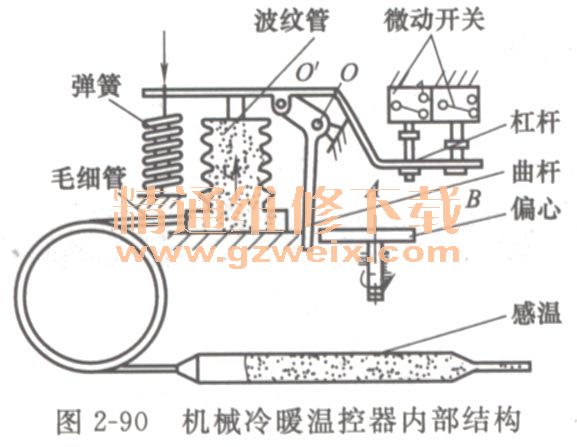

    图2-90所示单冷机械温控器的内部结构,当室内温度降低时,感温头感知的温度降低,感温包感温剂温度低膨胀系数减小,使感温包内压力减小,由此压力产生的顶力矩小于由弹簧产生的拉力矩,杠杆以“0'”点为支点逆时针转动,使杠杆的右端抬起,推动微动开关内金属片向上移动脱离下触点,接触上触点。

    当室内温度升高时,感温剂因温度的升高膨胀系数增大,使感温包内压力增大,通过波纹管对杠杆产生的顶压力大于弹簧拉力,杠杆顺时针转动,左端抬起右端下移,杠杆右端下移失去对微动开关内金属片的推动作用,金属片恢复到接通下触点位置。

    温度调定值的选择是通过改变偏心轮到曲杆的距离来实现的。当转运偏心轮使偏心距离增大时,将推动曲杆向左移动,曲杆以“O”点为支点向上顶起杠杆,使弹簧的拉力矩增大,这样就使温度设定值升高;反之相反。

    图2-91所示是正常机械温控器的测试数据。单冷型,如果常温测试阻值不为。几为损坏,如果低于设定温度阻值为0Ω是触点粘连。冷暖型测试结果如与图示不一致为损坏。

维修提示:
    机械温度控制器故障率很低,占整机的5%。损坏形式和引出的现象有:①主体烧焦;②触点烧坏或感温毛细漏气,导致触点不能接通,引起不制冷(热);③触点粘连,引起通电制冷(热)且不能停机。

警告:
    温控器的感温头一字要固定在原位置,即室内侧热交换器的表面,否则会造成感知的温度不对甚至失去作用,造成不停机或开机时间长等现象。

代换:
    额定电压为220VAC及以上、额定电流相同或)16A、动作温度特性相同、能固定前面板的温控器。冷暖型空调器能代换单冷型,反之不能。
