新手篇—看图学习维修液晶电视(中)
来源:本站整理  作者:佚名  2013-07-09 17:04:32

看图学习维修液晶电中册 将全面介绍各组件板的工作原理、主要接口和芯片的引脚功能、测试数据,以实现对组件板的全面维修。

第5章 电源板维修
    导读电源板由220VAC消干扰、副电源电路及开/待机控制、PFC电路、小信号电路供电电源、背光灯升压板电源单元电路组成。其中的220VAC消干扰、副电源电路、开/待机控制电路的结构同于CR下开关电源;户FC功率因数校正电路是CRT彩电开关电源电路没有的;小信号电路供电电源(+ 12V/3A,  + 5VM,  + 14V)、背光灯升压板供电电源(+ 24V)的结构基本同于CRT彩电开关电源,只是输出电压值低。

经验
PFC电路出现问题会引起烧保险管,或背光灯升压板电源不工作;其他部位电路出现问题,引起的现象及检修方法基本同于CRT彩电开关电源。

5.1海信TLM3277彩电开关电源维修
    本电源的工作电压范围为85.264VAC,三个电源的工作时序为:副电源→小信号电路供电电源→背光灯升压板电源,对应的输出电压时序为:5 VS→5 VM, +12V/3.5A,+14V→24V。

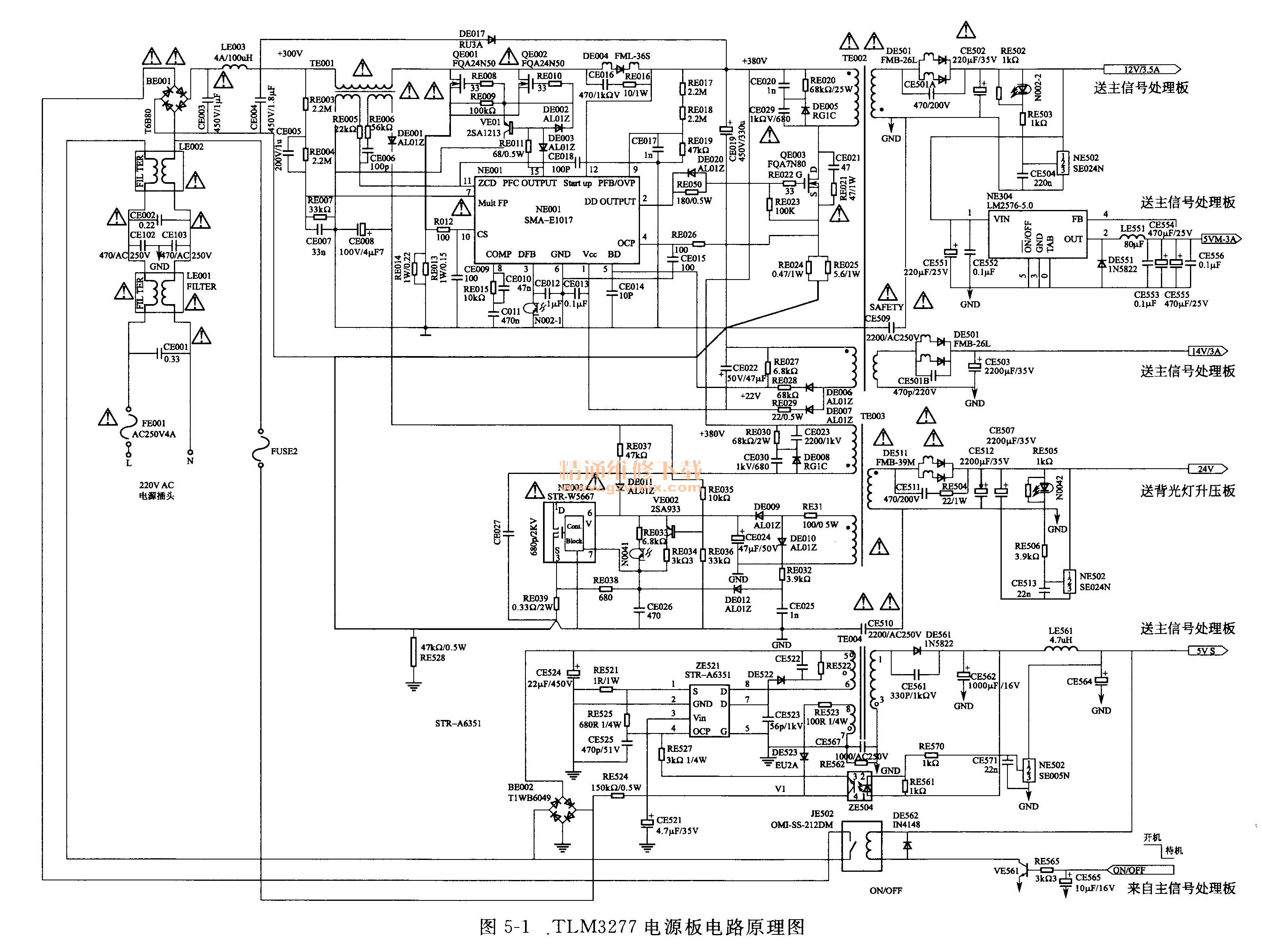

    图5-1是海信TLM3277液晶彩电的电源板电路图。启动时,由电源插头输入220VAC,首先启动ZE521 STR-A6351, TE004等组成的副电源工作形成5VS,提供给主信号处理板上主芯片内部CPU , CPU根据用户指令输出开机指令,通过ON/OFF反馈回电源板,通过V561使JE502继电器触点闭合,使220VAC通过,提供给BE001桥式整流器进行整流输出+300V,启动PFC电路(TE001 -I- QOE001, QE002, CE019, NE001 SMA-E1017 )工作,把+300V变换为+380V,直接启动小信号电路供电电源((SMA-E1017+TE002)工作,把+380V振荡稳压变换为+12V/2.5A, +14V, +5VM,启动主信号处理板全面工作,形成较大的电流,此电流通过小信号电路供电电源流经PFC电路的TE001变压器,在其次级形成感应电压,通过DE01整流滤波形成相应的直流电压,做为背光灯升压板电源(NE003 STR-W5667+TE003)的启动电压,从而启动背光灯升压电源工作,把+380V振荡稳压形成+24V,提供给背光灯升压板。
海信TLM3277液晶彩电的电源板电路图

5.1.1海信TLM3277彩电电源板的工作
(1) 220VAC电磁兼容(EMC)
    220VAC经保险管FE001,再通过高压电容CE001, CE002, CE102, CE103,共模线圈LE002, LE001组成的EMC电磁兼容电路,消除电磁干扰后,提供给副电源及其他电源电路。

经验
FE001保险管易熔断,且保险管内壁发黑或有白雾状、金属珠,或用户自述出现故障时室内空气开关掉闸,就可肯定后级保险管熔断系流经的电流过大引起,一般后级的桥式整流或负载中的电源模块、开关管、PFC管、CE019 (330 u F/450V)击穿,所以,这种情况需查明原因后才能更换保险管,否则会再次熔断。

(2)副电源电路
    这个电源输出功率约10w,是把220VAC变换为5VS/2A,对主信号处理板上的CPU,用户信息存储器、程序供电。

    消除干扰后,220VAC送桥式整流器BE002,一方面经BE002内部的四个二极管进行桥式整流后,对电容CE524充放电形成+300V左右,通过副开关变压器TE004初级,提供给电源模块ZE521 STR-A6351的8脚作为工作电压;另一方面经BE002下面的四个二极管进行全波整流后,通过RE524对CE521充电,当CE521上充电电压使STR-A6351的3脚启动电压达到一定值时,启动内振荡控制电路开始工作,在8脚MOs开关管D极形成高压高频开关脉冲,被TE004降压后由1, 8次级输出高频脉冲,分别经DE5 61和CE562 ,DE523和CE521整流滤波形成5VS, +14V电压。其中的+14V除作为光电耦合器ZE524工作电压外,还取代启动电路对STR-A6351的3脚提供工作电压,当3脚电压)18V时通知内部电路执行过压保护。

    稳压电路由NE503 SE005N三端稳压器、取样电阻RE527和RE56, ZE504光电耦合器组成,负责对+5VS输出电压取样后,反馈回STR-A6351的4脚,以自动调整8脚输出的高压高频脉冲的脉宽,保证输出的+5VS稳定,不受电网电压高低及负载轻重的变化影响。
    A6351的1脚是过流取样输入端,通过限流电阻RE521对内部MOs的工作电流取样。当1脚电压妻1. 2V时,通知内部电路执行过流保护。
    DE522, CE522, RE522消尖峰电路,防止TE004开关变压器形成的尖峰脉冲击穿STR-A6351电源模块。

资料

副电源工作条件包括STR-A635电源模块的8卿入坪0V,  3脚电压为+14V左右;副电源输出的电压值则主要由4脚电压决定。

经验
根据+5VS输出端有无电压输出及输出值,能大致判断副电源的工作状态。CD+5VS端始终无电压输出,是副电源没有工作,需先查副电源工作条件;②+5VS仅在开机瞬间有微小电压,之后下降为0v,是副电源STR-A6351电源模块先振荡后因过载电流保护停止工作,如拔掉+5VS输出插头故障依然存在,应依次检查+5VS端有无击穿,RE521过流保护取样电阻阻值是否变大,试着代换STR-A6351;   Q3 +5VS输出电压过高或过低,应重点检查NE503、R570、R561、ZE502、RE527、CE521等稳压器件。


(3)开/待机控制电路
ON/OFF脚输入开/待机控制信号,受控于主信号处理板。高电平为开机,低电平为待机。

    开机后,ON/OFF脚输入高电平,VE562饱和导通,驱动继电器JE502吸合触点开关,接通BE001桥式整流器的220VAC输入电路,提供给PFC电路、小信号电路供电电源电
路、背光升压板供电电源电路。其走向为:220VAC L端经→FE001→ LE001→ LE002→
JE502→L→BE001的AC1端。

    待机时,ON/OFF脚输入低电平,VE562截止,JE502继电器触点断开,停止对PFC电路、小信号电路供电电源电路、背光升压板供电电源电路供电。

经验
①JE502继电器的触点流经的电流很大,易出现烧蚀不能接通现象。②开机时能听到继电器发出一声“喀哒”声,是电源能得到正常的开/待控制信号,且V561正常的表现;开机后如果继电器连续发出“喀哒”声,且面板上指示灯闪烁,则是电源板因负载过流频率保护的表现。③单独维修电源板时,可在+5VS输出端与VE561的B极之间接入一只2kΩ电阻,实现模拟输入开机信号的目的。

(4) PFC电路
    由PFC电路由NE001 SMA E1017电源模块7.12脚和15脚、TE001 PFC储能变压器组成。
    ① PFC电路激励形成及输出开机后,220VAC经BE001桥式整流形成的脉动直流电压,一方面经TE001及次级所接RE005,对SMA-E1017的11脚输入电网电压过零检测脉冲;另一方面经E0003滤波,变换为+300V左右脉动直流电压,通过DE1007加到SMA-E1017的12脚启动脚,启动内部电路工作,并在电网电压的过零位置(220VAC正弦波的正、负交接点),由15脚开始输出PFC激励脉冲,通过灌流驱动管VE001加到PFC管QE001, QE002的G极,控制QE001, QE002轮流导通和截止。

    在QE001, QE002导通期间,+ 300V通过TE001→ QE001, QE002的D, S极→RE013, RE014→地,电源以磁能的方式存储在TE001中,感应电动势为左正右负;当QE001, QE002截止期间,TE001上感应电动势翻转,磁能转换为反向电动势为左负右正,这个左负右正的反向电动势与+300V电压相叠加,使DE004导通,向储能电容CE19充电,在CE19两端形成+380V左右电压,提供给TE002小信号开关变压器、TE003背光灯电源开关变压器,作为小信号电路供电电源、背光灯供电电源电路的工作电压。此时,SMA-E1017的12脚电压也上升至+380V。

    SMA-E1017的7脚外接RE003, RE004, RE007完成正弦波取样输入,用于TE001对桥式整流输出的脉冲直流电压取样,内部的激励电路以此波形为依据来校正SMA-E1017的15脚输出的波形,控制QE001, QE002管使PFC脉冲的电流的包络和此电压波形形状相同。

SMA-E1017的8脚PFC电压电流相位调整,通过外接RE015, CE010, C011,用于对7脚输入的正弦波进行电压和电流的相位调整,以保证15脚输出的PFC激励信号的准确性。
    DE017能够有效防止开机瞬间脉冲直流电压在波峰时PFC储能变压器TE001的感应电动势过强,避免输出电压异常升高损坏后级电路。

CEO 15, CEO 12, CEO 13电容用于滤除l00kHz开关频率对SMA-E1017的7脚干扰。

资料
PFC电路启动工作的条件,包括SMA-E1017的12脚得到+125V以上电压、11脚有过零脉冲输入;PFC电路输出电压值正常的条件是SMA-E1017的9,  10电压正常。

经验
SMA-E1017、QE001 PFC管因工作在大电流、大电压状态,易击穿,把保险管熔断。其中QE001击穿还会把所接限流电阻RE013和RE014,流电路VE001和DE003烧坏,这两个电阻的阻值很小,必须拆开,用万用表最低电阻档认真测试,否则如果在高档位电阻挡测试,容易误判其正常,引起过流保护或PFC电路输出低,人为增大检修难度。

经验
DE017击穿,会出现灯亮;无光无声、机内有类似频率高的尖WIa声,瞬间开机测电压,测+12V电压异常。

②PFC电路的过流保护  由RE013, RE014, RE012, SMA-E1017等负责。当整机负载过重时,PFC电路流经的电流会过大,导致QE001导通时间增大,此电流流经RE013 ,RE014形成的压降升高,通过R012提供给SMA-E1017的10脚电压升高,SMA-E1017据此停止内部的PFC电路工作,小信号电路提供电源的+380V降到+300V,不能维持小信号供电电源工作,小信号电路供电电源停止输出+12V, +14V, +5VM。

    ③ PFC电路稳压及过压保护SMA-E1017的9脚PFC输出电压稳定及过压保护,通过RE017 + RE018 , RE019对PFC输出的+380V取样值,并按反方向自动调整15脚的PFC激励输出,使PFC输出电压稳定。但当SMA-E1017判断9脚电压过高时,认为PFC输出电压过高,执行过压保护停止15脚输出PFC激励脉冲,保护PFC电路及小信号电路供电电源、背光灯升压板供电电源器件安全。

经验
RE017,  RE018 (2. 2MS2)两个高压电阻易出现阻值变大、开路故障,引起PFC电路输出电压过高,造成PFC电路过压保护甚至击穿QE001 PFC、炸裂CE019。更换时应选用功率大些质量较好的电阻,最好选用五色环精密金属膜电阻。

(5)小信号电路供电电源
    小信号电路供电电源输出功率约60W,把PFC电路提供的+380V,变换为12V/3A,5VM/3A、14V/3A。

    ①小信号电路供电电源的启动输出开机时,BE001桥式整流器输出的脉动直流电压,一方面经DE017经电容CE019滤波加到SMA-E1017的12脚启动端,另一方面经TE002及次级线圈的感生电动势经过DE007整流、RE029, CE022滤波对SMA-E1017的1脚提供Vcc,当Vcc达到17. 5V时,启动内部的振荡器工作由2脚输出PWM脉宽调制脉冲,通过RE050送开关管QE003放大后,经开关变压器TE002降压后由次级输出,再经DE501和CE502, DE502, CE503, DE006和CE022整流滤波分别形成+12V, +14V, +22V电源。其中+22V电源提供SMA-E1017的1脚,取代启动电路对内部稳压电路的工作供电。

SMA-E1017的5脚为准谐振检测控制端,根据输出TE002开关变压器初级电感及分布电容,适当地调整RE027, RE028的分压比,使PWM开关管在准谐振的谐振波形底部开始导通,可有效保护QE003开关管。

    ②稳压工作+12V/3A电源,一路经五端稳压器N304 (LM2576-5V).稳压为+5M电源输出;另一路经三端稳压器NE501 (SEN012N)、光电耦合器N002取样并进行反相放大后,反馈回SMA-E1017的3脚作为稳压信号,以自动调整2脚输出PWM脉宽,保证+12V, +14V, +22V输出稳定。

    ③过流保护由RE024, RE025等组成,这两个电阻串联在开关管QE003的S极与地之间,对QE003开关管的工作电流进行取样。当小信号电路供电电源负载过重时,QE003管的工作电流会过大,在RE024, RE025会形成电压,当此电压增大至使SMA-E1017的4脚电压达到门槛值。.62V时,会通知内部电路执行过流保护,停止2脚输出PWM脉冲,小信号电路供电电源停止工作。

经验
小信号电路供电电源中的易损件故障一般是大电流整流二极管DE501击穿,五端稳压器LM2576带载能力差,其他地方坏的比较少。

(6)背光灯升压板供电电源
    由电源模块NE003 STR-W5667、开关变压器TE003等组成。这个电源输出功率约为140W,把PFC电路输出的+380V变换为+24V/6A。

资料 背光升压板供电电源的工作条件包括,STR-W5667的6脚输入的启动电压达到16V,脚输入+380V电源,这两者均来自PFC电路。

    PFC电路、小信号电路供电电源工作后,其工作电流流经TE001 PFC变压器初级,在其次级绕组输出较大幅度的脉冲,经DE001, CE008, RE037, DE011整流滤波形成的电压,提供给STR-W5667的6脚,当6脚电压达到启动阂值16V,内部电路开始工作,在1脚形成高频高压开关脉冲,经TE003开关变压器降压后由各次级输出,再经DE551,CD512整流滤波形成+24V电压,提供给背光灯升压板。

    同时,TE003次级输出的脉冲,还经RE031, DE009, CE024整流滤波形成22V电压,提供STR-W5667的6脚,以取代PFC电路提供的启动电压作为STR-W5667的工作电压。因为背光灯升压板得到工作电压后,会启动液晶屏组件内的灯管开始工作,使STR-W5667工作电流增大,但PFC变压器次级启动电压功率并不能满足STR-W5667的正常工作需求。
    稳压电路由光电耦合器N004等负责,对+24V输出取样后,反馈回STR-W5667的7脚,实现稳压功能。

    过流保护由STR-W5667的3, 7脚负责。当背光源负载过重时,STR-W5667内MOs管导通时间增大,在3脚形成的方波,经RE038, CE026积分后,形成的电压增大至STR-W5667的7脚达到保护值,通知内部电路停止工作。

技巧
背光灯升压板供电电源无+24V输出,在测试STR W5667的1脚+380VPFC供电正常时,需测试6脚的启动电压,低于16V不启动,高于34V则执行过压保护。遇这两种情况,均应先检查小信号电路供电电源的+12V电源及负载是否正常,因为此电压主要由PFC部分蓄能电感TE001的副线圈产生的感生电动势经DE001整流后提供,该Vcc的大小与小信号供电电源的负载成正比,当小信号电路不正常,该Vcc可能不正常,该背光灯电源也无法正常启动,这也保证了只有小信号电路正常工作,背光灯才能点亮的时序关系。

经脸
①背光灯升压板供电电源故障率最高,易损件有电源厚膜STR-W5667,CE027、RE039、RE038,RE031、RE032、DE009、DE511也有损坏。如STR-W5667炸裂,RE039,  CE027烧坏,多是稳压RE033%RE034,  RE038损坏导致的,如果更换上述器件后,-I- 24V输出电压高达30V,一般是SE024稳压器损坏。

经验
TE003开关变压器的硅钢片松动,会造成+24V电压缓慢上升,但用手按住TE003硅钢片通电,+24恢复正常。
