5.3.1厦华彩电37HU电源板的工作原理
这个电源的工作时序为：桥式整流滤波→小信号电路供电电源→开／待机控制→PFC电路→背光灯升压板供电电源。
（1）桥式整流滤波电路
220VAC电源，经FU501保险管传输，L502, C502, R501, R502, L501等组成的EMI电路，滤除来自电源的各种电磁干扰信号后，送D501桥式整流器整流形成脉动直流电压，经C509, L503, C510组成的7r形波器滤波，得到＋310V的脉动直流电压。
（2）小信号电路供电电源
小信号供电电源电路由N502 STR-A6159M电源模块、T502开关变压器等组成。负责把＋300V电压变换为＋3. 3V（待机电压）、＋5V, ＋9V, ＋32V，提供给主信号处理板。只要电源板接通电源，这个电源就工作，不受开／关机电路控制。
桥式整流电路输出＋300V（或PFC电路升压形成的＋380V）电压，一路经开关变压器T502的⑥、①初级绕组加到N502 STR-A6159M的7, 8脚内部开关管的D极；另一路送STR-A6159M的5脚作为启动电压。当上述两个电压符合要求时，STR-A6159M具备工作条件，开始振荡在7, 8脚形成高频开关脉冲，再经T502降压由各个次级绕组输出。
T502的3脚输出的脉冲，经D509整流、C531滤波，形成＋18. 3V电压，除经R524提供给STR-A6159M的2脚作为内部稳压电路的工作电压外，还经R528对V504的发射极提供18. 3V电压，作为开／待机控制电路的工作电压之一。
T502的8脚输出的开关脉冲，经R550限流、D513整流、C542滤波形成＋32V电压，在V508导通的状态下，通过插头X511的11脚，提供给主信号处理板上的高频调谐器。
T502的10脚输出的开关脉冲，经D512整流、C536滤波形成＋5V待机电压，一路在V506导通的情况下形成＋5V电压提供给X511插头的2脚，对主信号处理板上小信号电路供电；另一路送AS1117-3V3三端稳压器调整后为＋3. 3V，作为待机电源，通过插头XS509的9脚提供给主信号处理板上的CPU。
N504光电耦合器及左右所接器件负责稳压，对输出的5V电源取样后，反馈回STR-A6159M的4脚；D508, R531一R534, C527组成高压消尖峰电路，用于保护STR-A6159M内的开关管；R502是过流保护电阻。
资料
这个电源的启动振荡的工作条件，包括STR-A6159M的7和8脚内接MOSFET管D极、5脚启动脚得到＋300V及以上电压；这个电源启动振荡的表现是下列任意一个：电压输出端有电压（包括开机瞬间有微小的电压就落到0V）；这个电源输出电压高是振荡频率过高造成的；这个电源所有输出电压均低，可能是由击穿过流造成负载过重引起，也可能是稳压电路有问题。
经验
STR-A6159M易损坏，引起不通电。另外，雷击也易把STR-A615 9 M击穿，有的还把1脚的R520、2脚的R524烧坏。
（3）开／待机控制
X509插头的11脚输入来自主信号处理板的开／待机控制信号。当X509插头的11脚为低电平时，V505, V509, V510截止。V509截止使V506截止，停止对X511的5脚输出＋5V电源；V510截止使V508截止，停止对X511的6脚输出＋32V电源；V505截止使光电耦合器N506截止，令V504截止，切断18. 3V电源传输，1653A的8脚和L6599D的12脚得不到18. 3V工作电压，这两个模块不工作，PFC电路和24V电源则不工作。
当X509的11脚为高电平时，V505, V509, V501导通。后两者导通分别使V506,V508导通，通过＋5V, ＋32V提供给X511插头；V505导通使N506导通，令V504导通，其E极输入的18. 3V通过后由C极输出，分别通过R512, R514提供给1653A的8脚、LC6599D的12脚，启动这两个模块开始工作，PCF电路和＋24V电源电路可以工作。
（4） PFC功率因数电路
PFC电路由NCP1653A PFC模块、V501开关管等组成。
PFC电路的工作条件为：NCP1653A的8脚输入15V电源，且3脚电网电压检测值大于2. 5 V时，就启动工作，由7脚输出激励脉冲，控制V501大功率管轮流导通／截止，PFC电路工作，桥式整流器输出的＋300V脉动直流电压升压为＋380V，提供给 24V电源电路。
NCP 1653A的1脚反馈端输入PFC电路输出取样电压，以自动调整7脚输出激励脉冲宽度，保证PFC输出电压的稳定；2脚电流检测端输入整机电流取样信息，并在过流时实施保护。
（5）主电源电路
开机状态下，由小信号电路供电电源对L6599D的12脚输入18. 3V电压，启动内部的振荡器等电路工作，由11, 15脚输出一对相位相差180度的PWM脉冲，轮流控制V503, V502大功率管导通／截止，在V502的S极形成高频开关脉冲，经T501开关变压器降压后由各个次级输出，分别经D514, D515, D517等整流滤波，形成＋24V提供给背光灯升压板。
同时，T501的9脚输出的开关脉冲，经D516整流、C541滤波、FU502保险管传输形成的直流电压：一路送7809三端稳压器输出9V电压，送X509的1脚，提供给主信号处理板；另一路经D518取样作为过压保护信号，以在输出电压过高时，使V507导通，其C极输出0V低电平，将V505开／待机控制管B极电压拉低为低电平待机值，强迫＋24V电源停止工作。
N507稳压器、N505光电耦合器等组成稳压电路，对所输出的＋24V电源等取样放大后，反馈给L6599D的4脚，自动调整其11、15脚输出的PWM脉宽，保证输出电压稳定。
资料
当L6599D的12脚电压过低，或1. 25V>7脚＞6V,8脚＞1. 85V, 6脚＞1. 5V, 2脚＞3. 5V, 6脚＞0. 8V成长时间＞0. 75V任意一情况之一，芯片关闭，电容器邸15通过芯片内部开关放电，以使再启动过程为软启动。
经验
D514～517大电流整流二极管易击穿，造成＋24V电源过流保护，引起＋24V无电压输出，但在开机瞬间有微小电压。
5.3.2厦华彩电37HU电源板的维修
（1）电源模块框图和引脚功能
①NCP1653A PFC模块

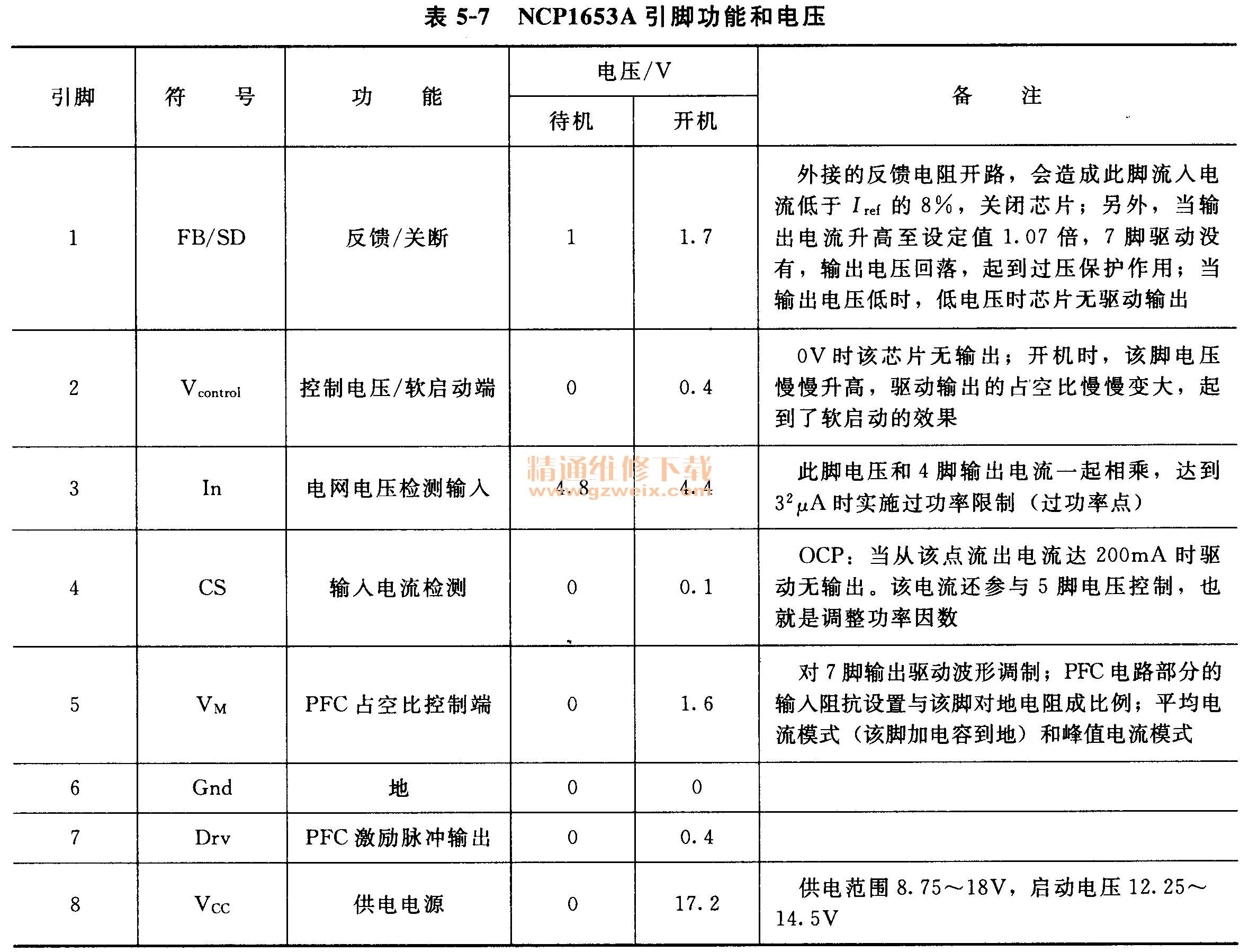

图5-12是NCP1653A PFC模块内部框图。NCP1653A PFC模块的引脚功能和电压见表5-7。
NCP1653A PFC模块为连续导通、升压模式工作的功率因数校正器。工作频率有100kHz, 67kHz两种规格。使用该芯片升压电路的输出电压可以恒定，也可以跟随输入电压升高。其特点如下。
a．平均电流模式或电压模式控制。
b．软启动。
c. Vcc滞后欠压闭锁。
d．欠压保护。
e．过压保护。
f．过载保护。
g．滞后热关机。
②STR-A6159M电源模块

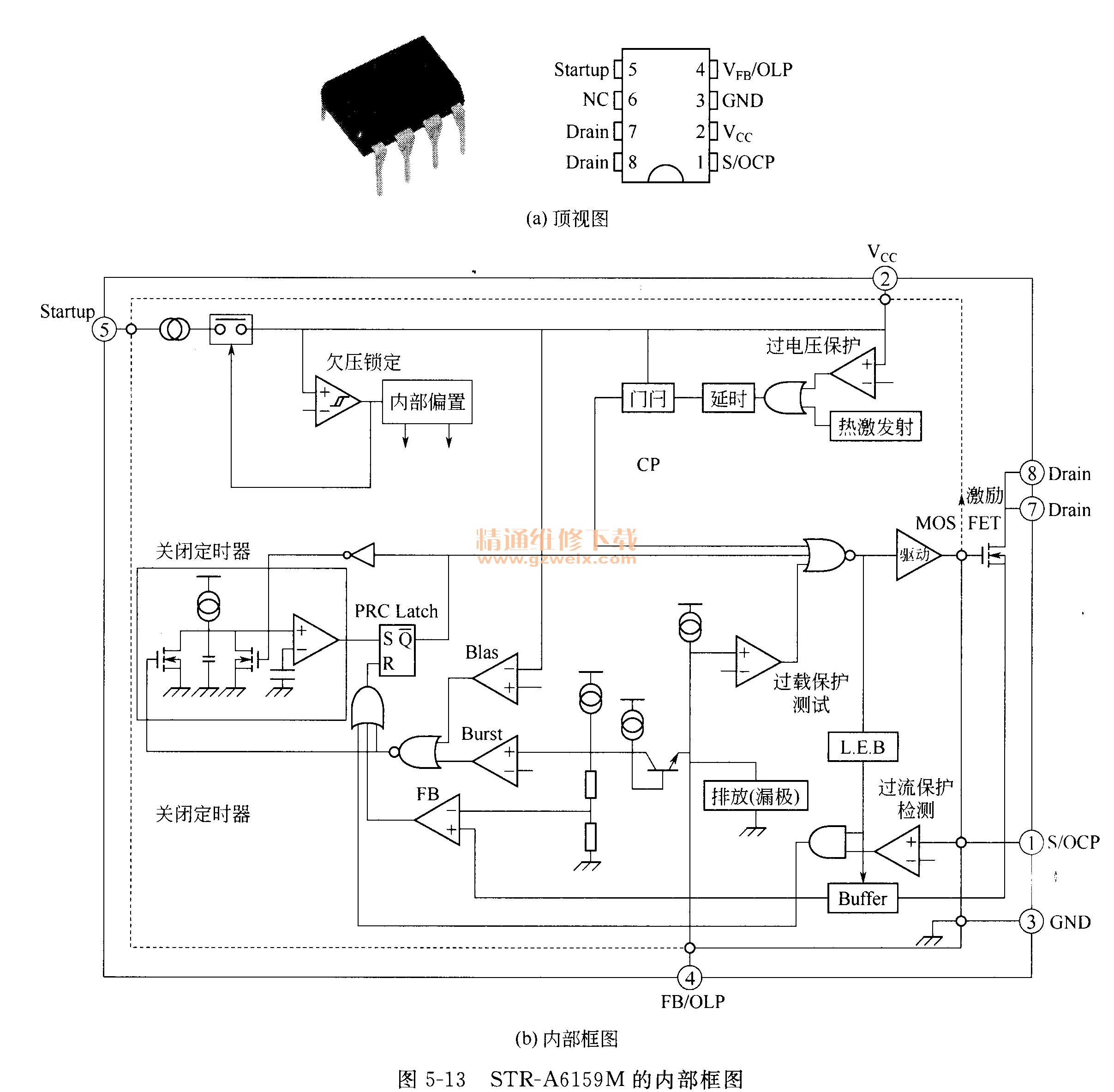

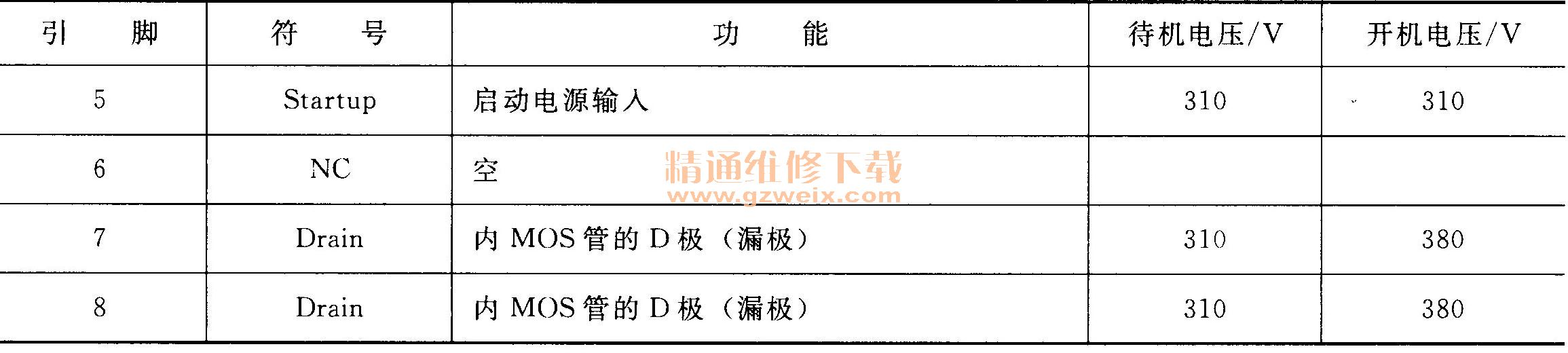

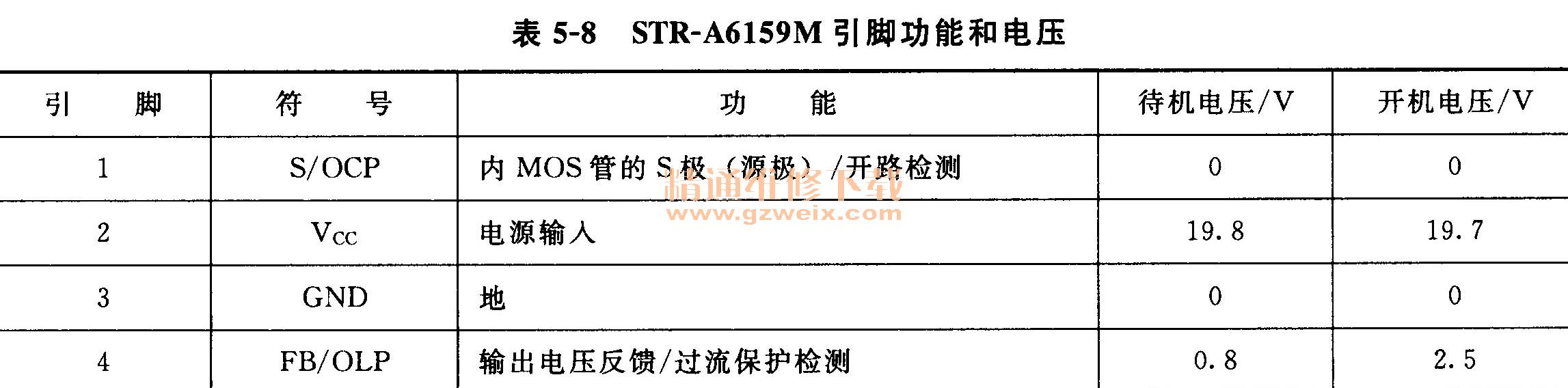

图5-13是STR-A6159M电源模块的内部框图，其引脚功能和电压见表5-8。
STR-A6159M是日本三肯公司开发的A61 XX系列低功耗离线式开关电源厚膜电路之一，内含一个PWM控制器和大功率MOSFET开关管，可工作于电流控制模式和自动实现待机状态的PRC占空比控制模式，具有固定8ls关断时间和可变导通时间，开关频率在63～120kHz之间随负载电流自动改变；具有自动轻载待机功能、自动偏置功能，设有600V高压电流源，对市电整流电压直接输入后进行恒流，以提高电源的总效率等。内置高反压MOSFET开关管，具有负温度系数特性，防止“二次”击穿；内设过流、过压、过载保护电路。其特点如下。
a．内置额定电压为650V雪崩式MOSFET管，吸收了浪涌冲击。
b. 1脚外接的限流电阻任意选择0. 3Ω或6Ω（最大）。
c．两个自动转换运行模式。
d．符合PRC（中华人民共和国）代码标准的操作，成组方式适于备用电源的轻负荷
运行。
e．固定的前沿关闭。
f．低电流启动，此时启动电流禁止运行操作。
g．低动作电流（1. 5A类型）。
h．自动进入备用状态（备用电源间歇性跋行），输入电源功耗小于0. 1 W，因为没有
负载。
③L6599D电源膜块展示

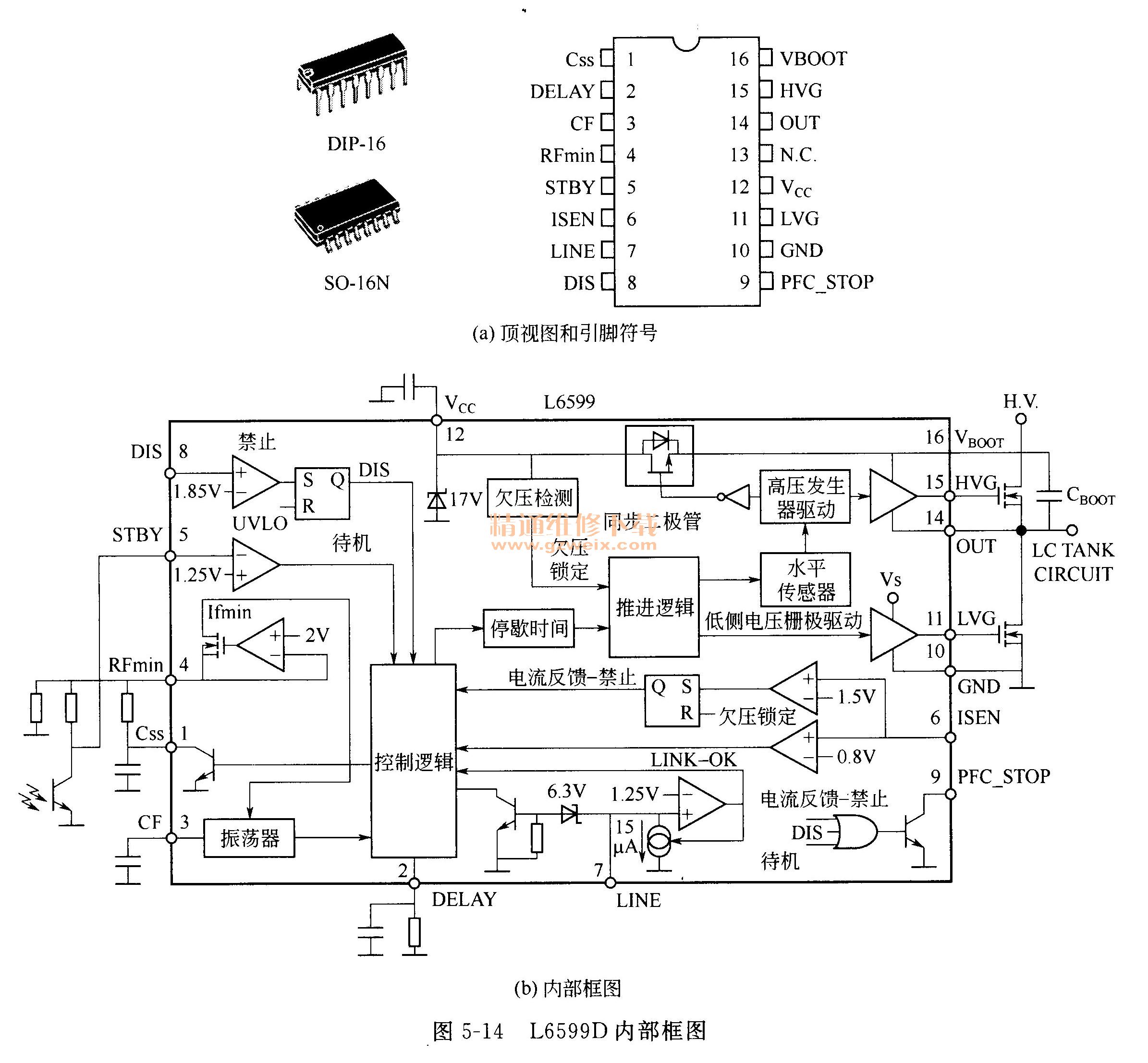

图5-14是L6599D内部框图，L6599D模块的引脚功能和数据见表5-9。
a. 50％占空比，变频控制，桥式共振。
b．高精确度振荡器。
c. 500kHz工作频率。
d．两级频率转换和锁住停工。
e．支持PFC控制器界面。
f．禁止锁存输入。
9．接收待机命令后可以突发转入轻负荷模式。
h．输入电源开／关或负载欠压保护的定序。
i．非线性的软启动，单一的输出电压升高。
J．耐压600V，兼容的高边门驱动器，支持互相协调的二极管引导程序，和高压高温免疫力。
k．支持一300mA/380mA高侧面和低侧面门驱动欠压下拉锁定。
（2）故障检修

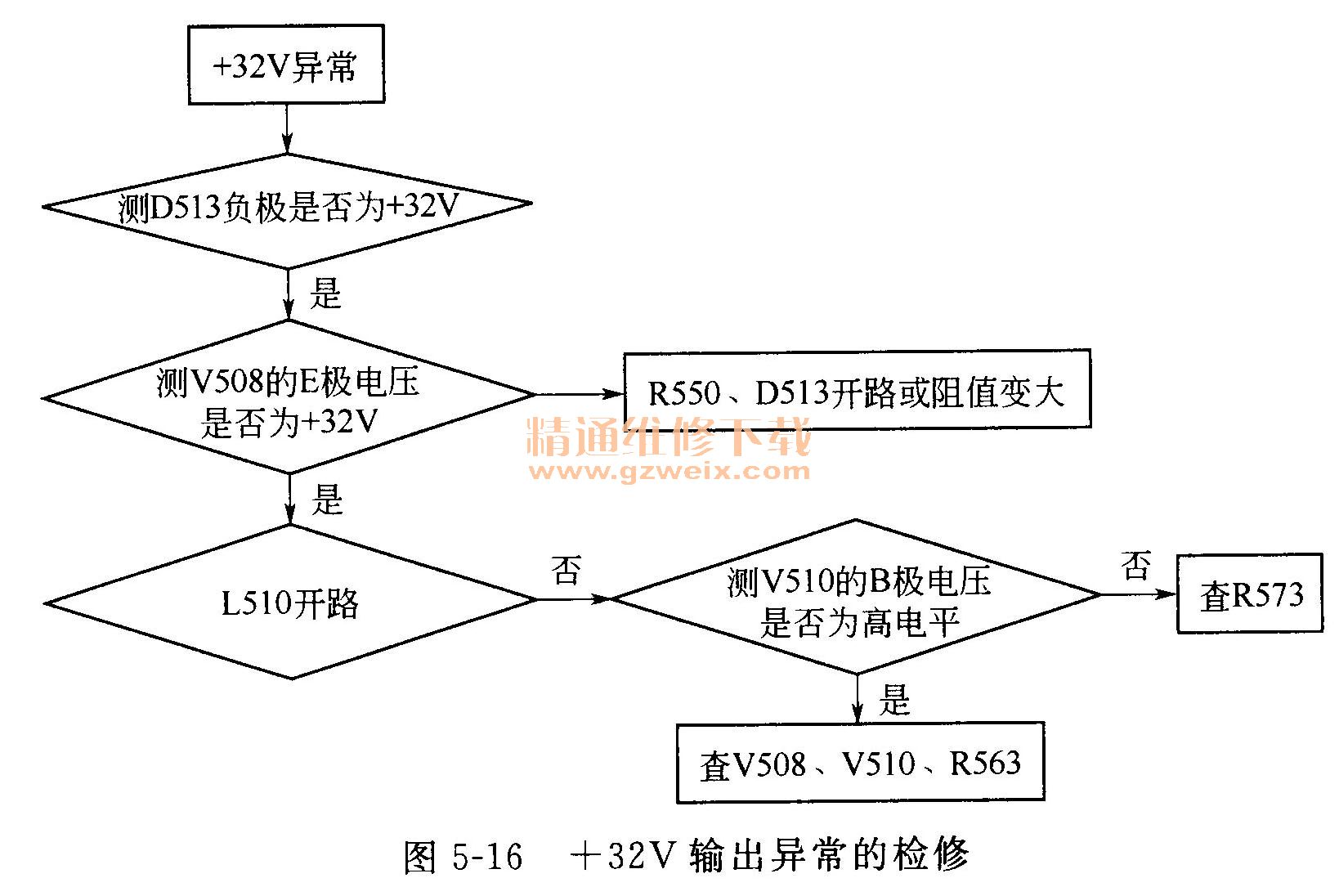

图5-15是厦华彩电37 HU电源板无电压输出的检修流程。图5-16是该电源板＋32V输出异常的检修流程图。图5-17是电源板的主电源输出异常的检修流程图。该电源板易损件及引起的现象见表5-10。
