新手篇—看图学习维修空调器（上）

来源：本站整理作者：佚名 2013-07-21 09:02:24

3.10测电流／电阻／电压
3.10.1测电流
测电流是指测量空调器的整机电流或压缩机电流，因压缩机电流占整机电流的90％以上，习惯上作为整机‘电流。通过空调器电流可判断制冷剂是否合适、系统内有空气等，见图3－55。

1.钳形表测试电流
图3－56所示，一般选择0～20A钳形表测试。钳形表置于20A电流挡，将空调器电源进线或压缩机线的一根置于钳形表的钳口中心部位，然后通电开机，钳形表显示的值就是空调器的电流值。

警告：
为提高电流测量的准确性，须把所测电流的导线置于钳口中心部位，否则测试的电流不准确。

2.配电盘测电流
要求配电盘上的电流表为20A及以上，将空调器插到配电盘上的电源座上．然后开机，电流表指示的值就是空调器的电流。这种方法适用于店内维修。

3.10.2测电阻／电压等
空调器维修选择三五拾元的普通万用表即可。

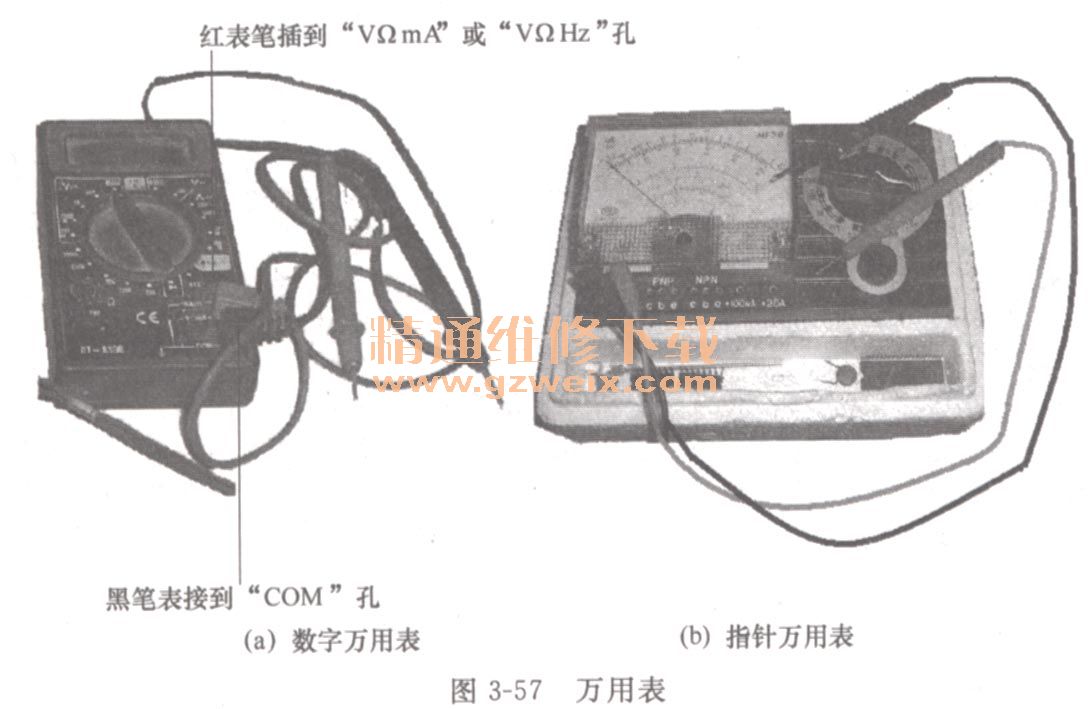

图3－57所示常见数字万用表、指针式万用表，它们的基本功能都是一样的，用来测试电阻、电压、电路的通断。有的数字万用表还可以测试电容的容量、三极管的放大倍数、电感的电感值。

数字表因读数直观，功能多、随意放置，因此，很多维修人员喜欢用数字万用表，下面以数字表为例介绍。

（1）蜂鸣器档
    标注发声标志（几个依次变大的半圆），有的与二极管挡共用，用来测试电路的通断，电路通时即为。几时发出“滴滴”声。
（2）二极管档
    标注有二极符号，用来测试二极管、三极管、桥式整流器极间的压降，单位是伏（V），红表笔接正极、黑笔表负极，显示的读数为正向压降，表笔互换测试值为反向压降。
（3）电阻档
    标注“Ω”有200、“2K”、“2M”等多个挡位，用于测试电阻、电感类器件、压缩机、电机的阻值，电容的充放电特性，二极管、三极管击穿否；也可测试测器件引脚对地电阻。测试的挡位要高于测试器件的值，否则无读数，电感类、压缩机、电机测试通常选择200或ZK挡。

（4）直流电压挡
标注有“DCV”，有200m、2、20...…多个挡位，用于测试电脑板上器件引脚之间的直流电压，或器件引脚对“地线”电压。

维修提示：
本书如无特殊说明，电脑板测试的电阻、直流电压均为对地值，地线的特点有：CPU附近、与CPU至少1个引脚相连、金属铂最宽且广泛连接、与最大电解电容的“－”连接，标注“GND”或“VSS”。

（5）交流电压档
标注有“ACV”，有20、200、750等多个挡位。空调器维修时通常将万用表置于
750VAC挡，红、黑笔表分别接到两个测试端子之间，万用表显示的读数就是这两个测试点之间的交流电压。

（6）电容档
标注有F，有2n、20n、200n、2μ、20μ等多个挡位，用于测试电容的容量。根据电容的容量，将功能钮的小头指向高于电容容量的上一个挡位，将电容的两引脚插到标注“CX”的两插孔内，万用表显示的读数就是电容的容量。

3.11其他操作
1．测温度
图3－58所示是测进／出风口温度的方法，普通温度计或电子温度计置于室内侧的进风口、出风口即可。

2．电子器件焊接

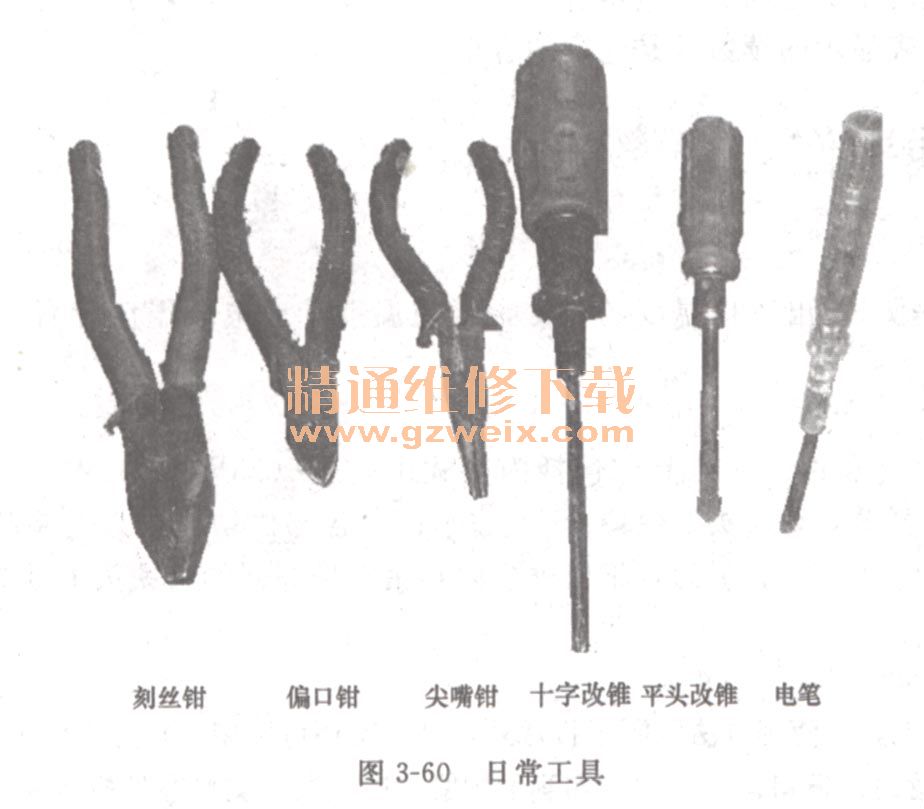

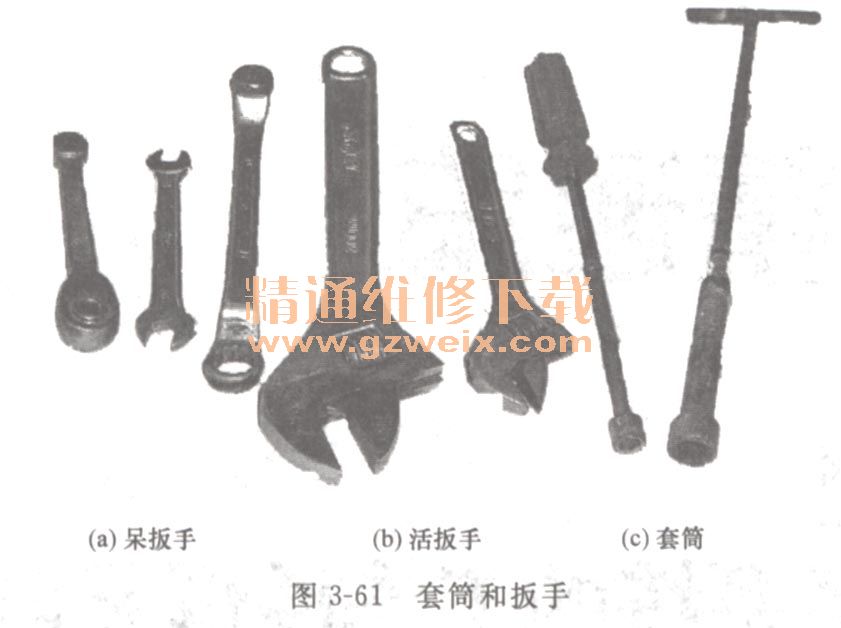

图3－59所示电子器件焊接工具，包括内热式电烙铁（25W或35W）、焊锡丝、松香。为保证焊接质量，要求电烙铁头要保持45°左右平面、各部位均吃锡。安装新器件前，如引脚有氧化物要打磨干净，然后引脚置于松香盒内，用吃满焊锡的烙铁头上好焊锡后，再安装到电脑板上。
