检修提示：该上屏电压若出现异常时，重点检查三极管Q1206和U7是否损坏：
    3）5V_Normal和＋12V电压产生电路

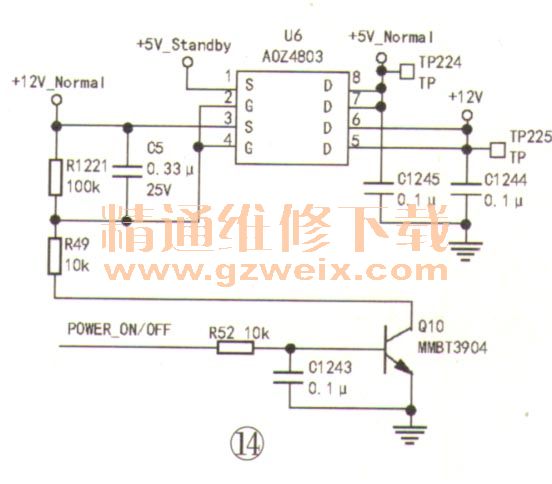

    电源稳压电路送来的＋ 12V_Normal供电，提供给双MOS管U6（AOZ4803）的③脚，在主芯片发出待／开机控制信号时，使U6导通，形成＋5V_Normal和＋12V电压，给系统存储器和伴音功放供电，如图14所示。

检修提示：该电压若出现异常时，重点检查三极管Q10和U6是否损坏。
    4）＋1.2Ves DDR电压产生电路

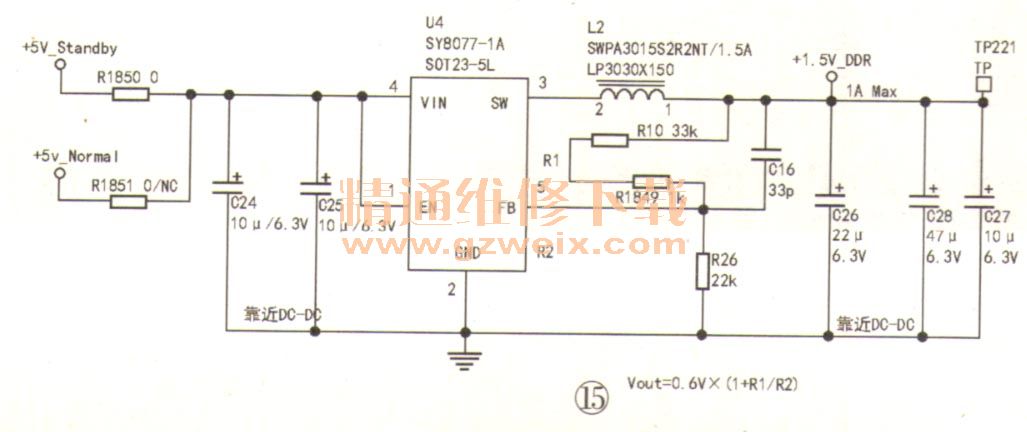

    形成的＋5V_Normal/＋5V_Standby供电，经U4（SY8077 -1 A）的DC-DC电压转换，得到＋1.5V_DDR，给DDR供电，如图15所示。

    检修提示：该电压若出现异常时，重点检查U4和滤波电容是否损坏或DDR有无短路。
