智能液晶彩电MSD338STV5.0换板操作图解(上)
来源:家电维修  作者:佚名  2018-07-18 08:26:02

    近年来,智能液晶彩电已成主流。这类液晶彩电的显著特点是搭载有操作系统,并具有上网功能。为满足这类彩电的换板需求,市面上出现了多款适用于智能液晶彩电的通用主板(俗称万能主板),下面以MSD338STV5.0型通用主板为例,介绍其改装连线与软件升级操作,供换板时参考。

    一、 主板特点简介

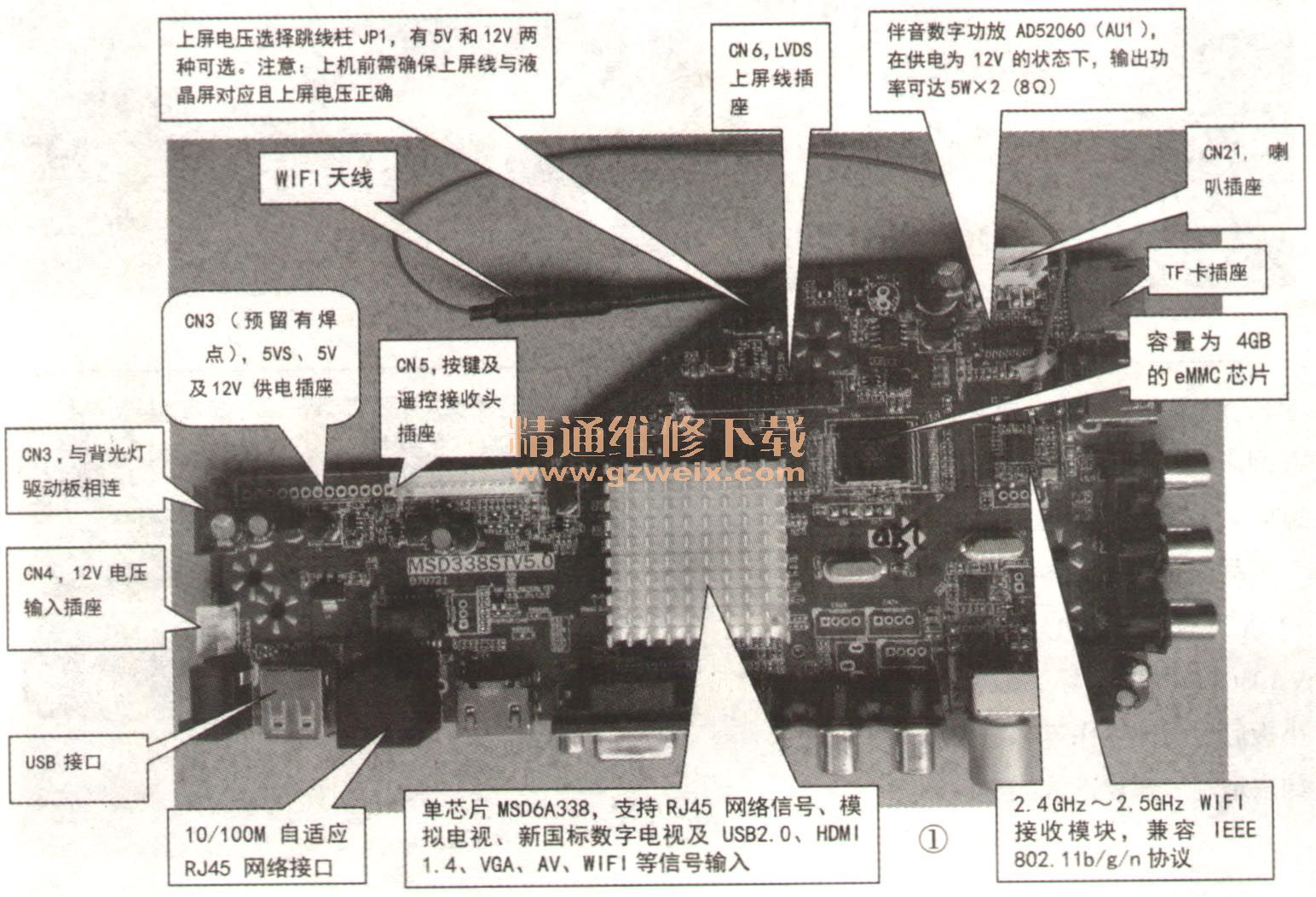

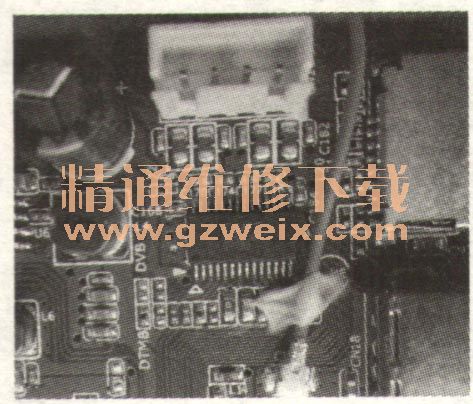

    该主板采用新型单芯片MSD6A338,如图1所示。该芯片基于Android 4.4操作系统,搭载主频为1.5GHz的2核A7 CPU和多核Mali -400MP2GPU,内存为512MB或1GB(可选),并内置4GB或者8G8的存储空间(可选),具有集成度高、功能强大、性价比高等优点。

    MSD6A338不仅内置全功能浏览器,支持HTML5网页格式,可任意浏览网页和视频点播,流畅播放高清视频,还内置应用商城,在第三方许可的情况下可下载海量的电视应用程序。在输入信号方面,MSD6A338不仅支持PAL、NTSC、SE-CAM制式模拟电视信号解调,还支持DTMB制式数字电视信号解调,并具有多种格式音视频信号的解码播放功能。
    该板采用超小型数字高频调谐器,如图2所示,接收ATV(模拟电视)信号频率为48.25MHz~863.25MHz,频道存储数为99;接收DTV(数字电视)信号频率包含VHF(52.5MHz~219MHz)和UHF(474MHz~866MHz)频段,频道存储数为400。

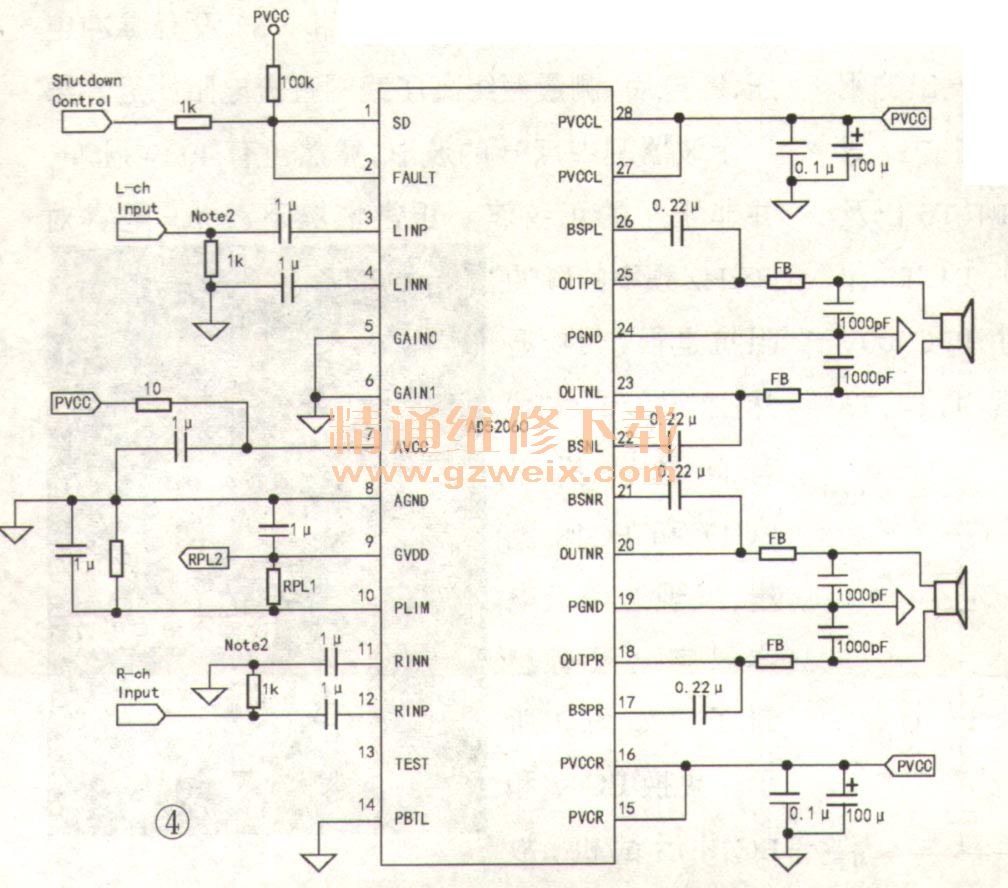

    该板的伴音功放采用高效立体声D类功放AD52060(AU1),如图3所示,其典型应用电路如图4所示。AD52060的供电范围较宽(8V~26V),能方便地与各型电源板(含LED液晶电源板、电源高压二合一板等)相连接;其输出功率较大,在供电为24V的状态下,输出功率可达20W×2(8Ω),在供电为12V的状态下,输出功率为5W×2(8Ω),这已完全能满足一般的收视要求。



    该板设有TV、AV、YPbPr、VGA及HDMI(高清晰多媒体接口)、USB、TF存储卡等多种输入端口,可输入4801、480p、5761、576p、720p、10801、1080p数字高清信号,支持jpg、jpeg、bmp、png等格式的图片信号,MP3、WMA、M4A(AAC)等格式的音频信号,MPEG1、MPEG2、MPEG4、RM、RMVB、MOV、MKV、MJPEG、Divx、H.264等多种格式的视频信号。

[1] [2]  下一页
