图说4K智能液晶彩电MSD6A918-T8E型主板维修(下)
来源:家电维修  作者:佚名  2018-02-19 09:09:27

    三、控制电路
    1.背光开/关和亮度控制电路

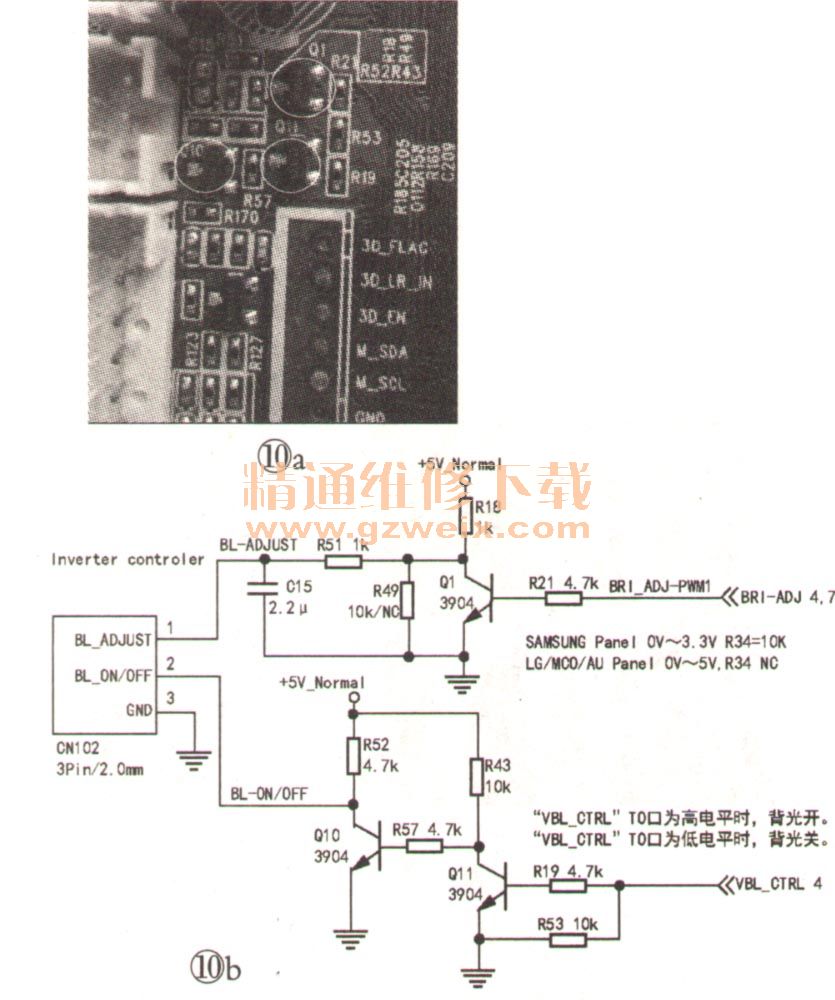

    待机时,U100的D1、K5脚输出高电平,Q1、Q11导通,Q1、Q11的c极输出低电平,即插座CN102的①脚(BL-ADJUST)、②脚(BL-ON/OFF)均为低电平,如图10所示,这时恒流板不工作,LED背光不亮;开机后,U100的D1、K5脚输出低电平,恒流板工作,LED背光发光。

    2.上屏电压控制电路

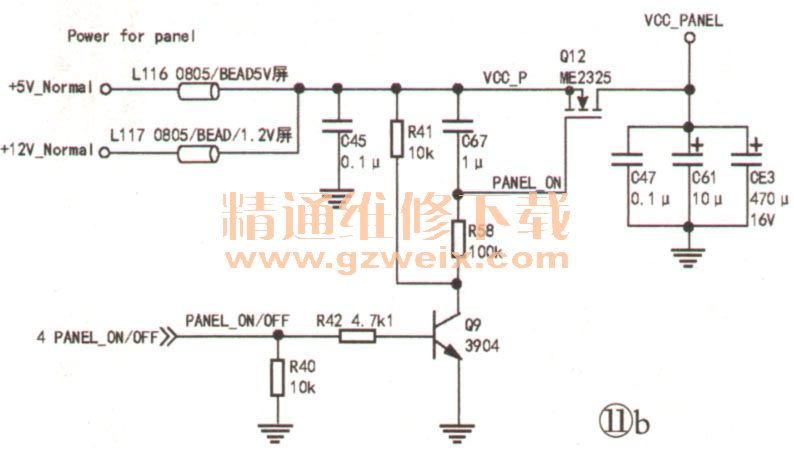

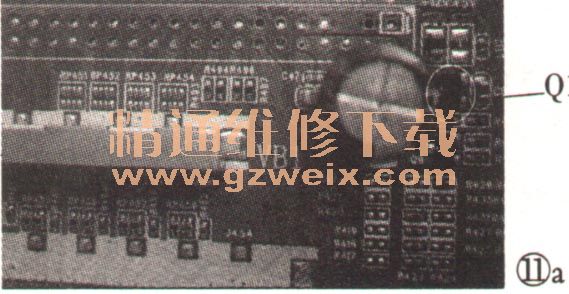

    L116、L117为5V、12V上屏电压选择电感,如图11所示。待机时,U100的K6脚输出低电平,Q9、Q12截止;开机后,U100的K6脚输出高电压,Q9、Q12导通,输出5V或12V电压,供给逻辑板。


    3.复位电路

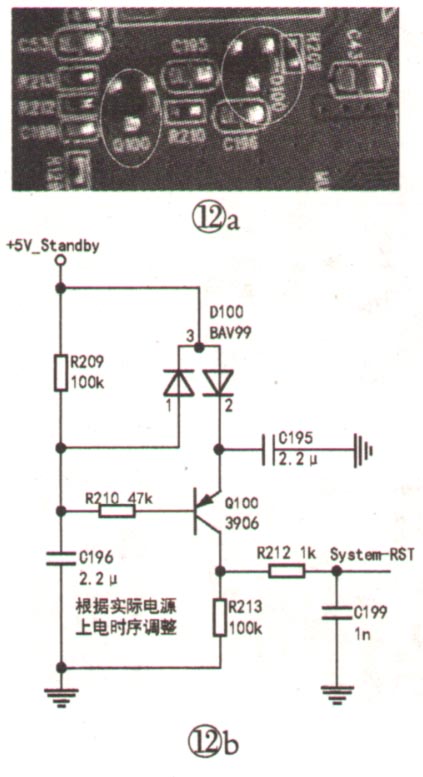

    上电后,+5V Standby电压经R209给电容C196充电,如图12所示。由于R209的限流作用,C196的充电时间较长(约为49ms)。在C196充电期间,三极管Q100因e极电压高于b极电压而导通,Q100的c极输出高电平,送给U100的复位端。当C196两端电压超过4.3V时,Q100截止,U10。的复位端变为低电平,复位完成。

    4.待机放电电路

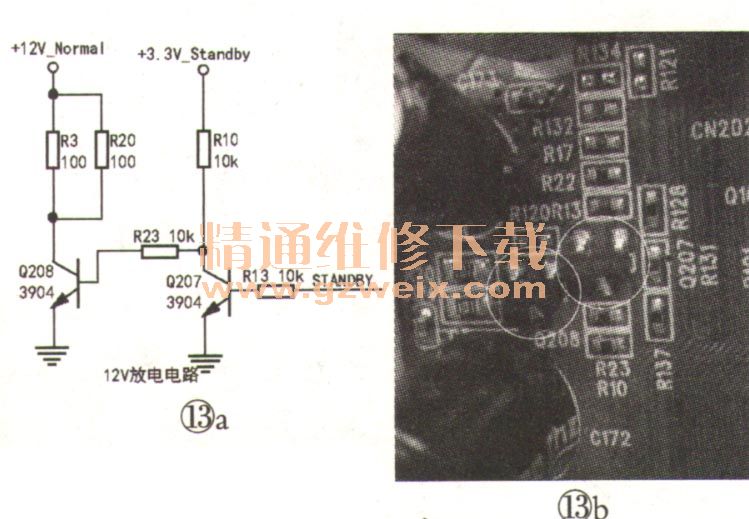

    待机时,开关电源中主电源停止工作,无5V、12V电压输出;同时,U100的C2脚输出低电平,Q207截止,+ 3.3V_Standby电压经R10、R23加到Q208的基极,Q208导通,如图13所示,12V电压的余电经R20//R3和Q208的c、e极到地,快速泄放掉,为主电源的再次启动作好准备。

    5.按键、遥控电路

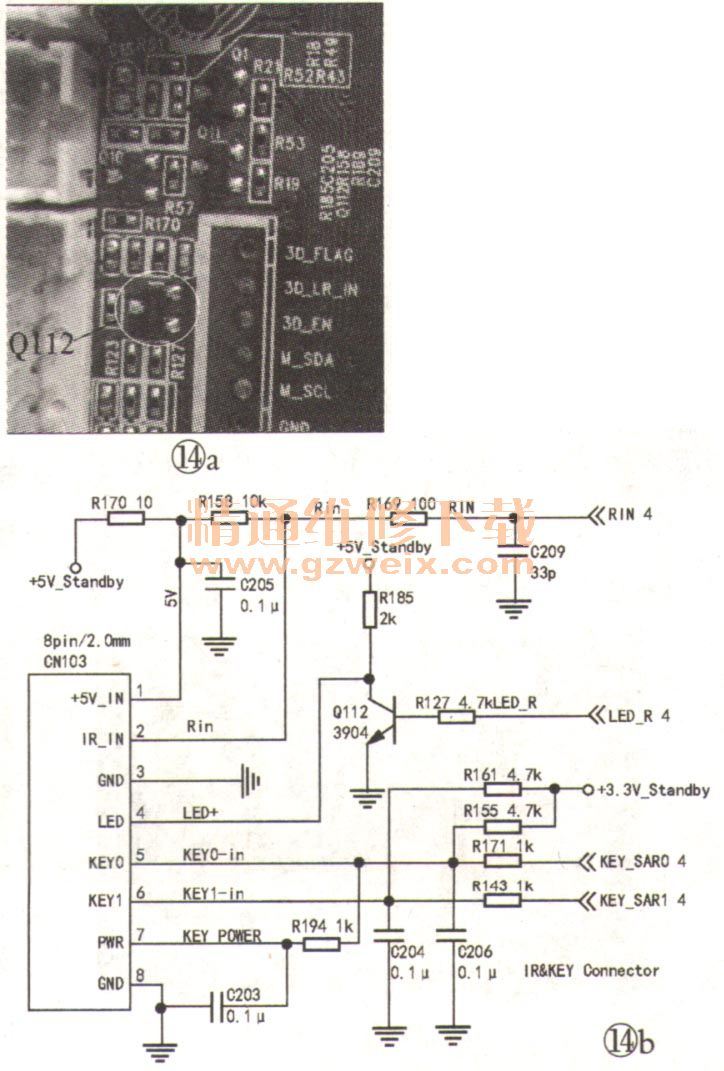

    U100的K3脚是遥控信号输入端,G1、G2脚是按键信号输入端,R4脚为LED指示灯控制端。待机时,U100的R4脚输出低电平,Q112截止,+5V Standby电压经R185供给LED指示灯,LED灯亮,如图14所示(在开机启动过程中,U100的R4脚输出脉冲,LED灯每隔3s闪亮一下);开机成功后,U100的R4脚输出高电平,Q112导通,LED灯不亮。

    6.开/关机静音电路
    U201的①、②脚是静音控制端,当这两脚电压为5V时,功放电路正常;当这两脚电压为0V时,功放电路进入静音状态。

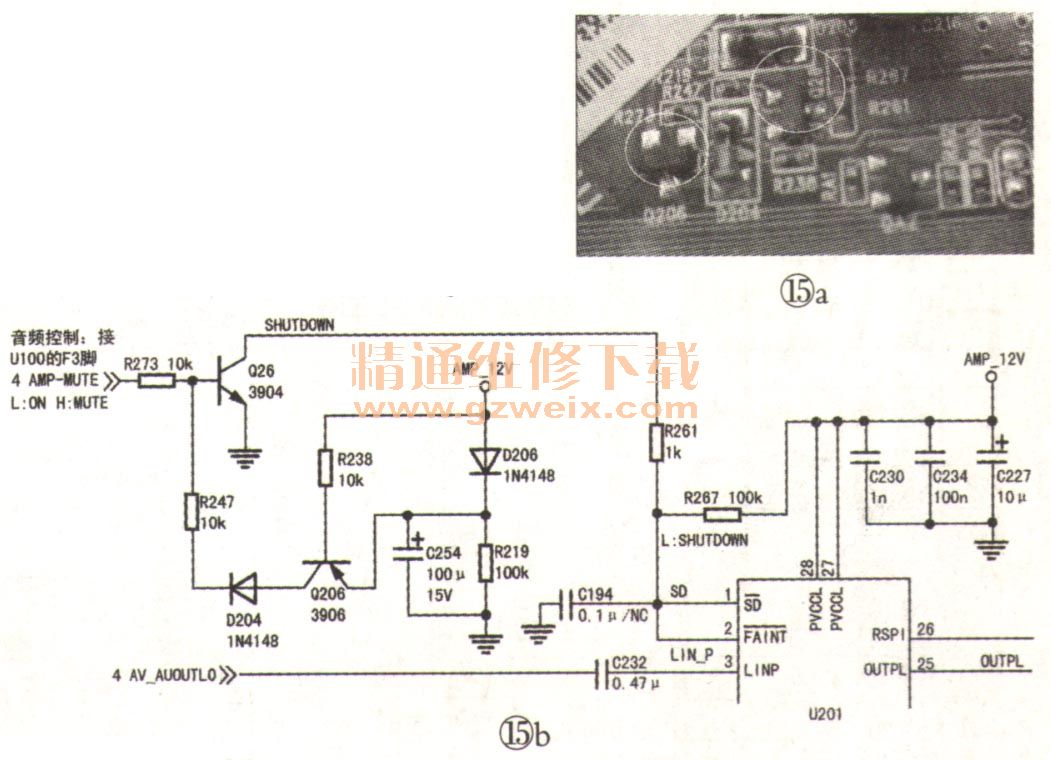

    当开机或切换信号源时,U100的F3脚输出高电平(3.3V),Q26导通,U201的①、②脚电压为0V、U201进入静音状态,如图15所示;关机时,Q206基极电压降为0V、Q206导通,C254两端电压通过Q206 、D204 、R247加到Q26的基极,Q26导通,U201进入静音状态。
