图说4K智能液晶彩电MSD6A918-T8E型主板维修(上)
来源:家电维修  作者:佚名  2018-01-18 06:10:41

    MSD6A918-T8E型主板是一款搭载安卓4.3操作系统的4K(分辫率为3840 x2160)智能液晶彩电主板,用于多种品牌的智能液晶彩电中,具体机型见表1。

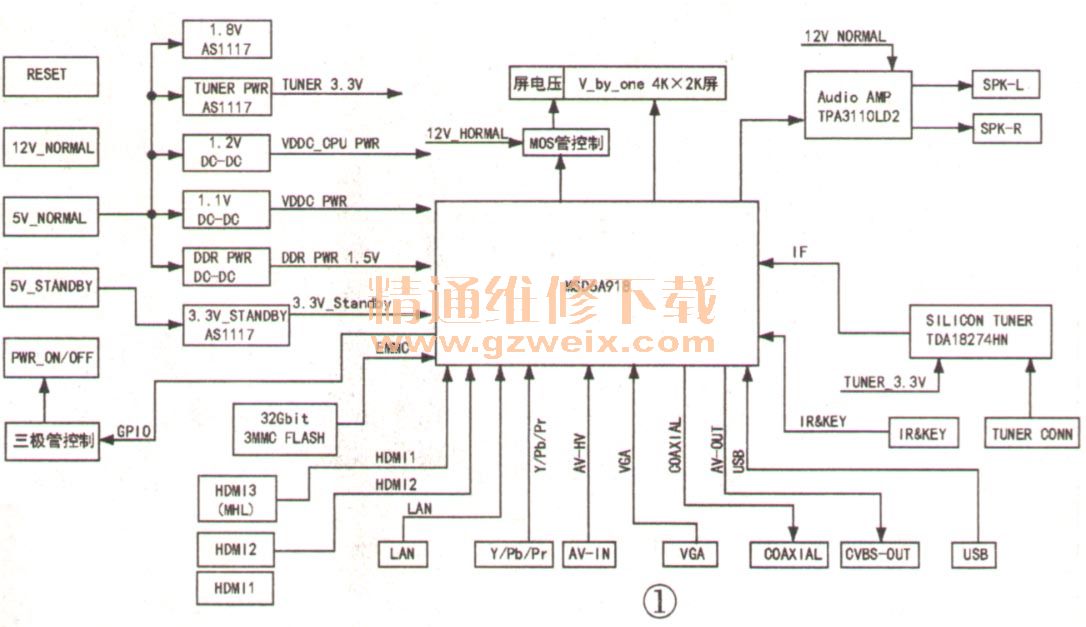

    该型主板的主芯片采用MSD6A918,其电路框图见图1 Q MSD6A918采用BGA封装,如图2所示。该芯片内置四核CPU,采用Cortex   A9架构,主频为1.5GHz;内置四核Mali -450GPU(图形处理器),具有3D画质处理、智能运动补偿、动态色彩校正等功能,能稳定输出分辨率为3840x2160(简称4K)的高清图像信号。


    一、主板接口与主要芯片功能简介
    该型主板内置WiFi模块及DTMB数字信号模块,并设有网络、AV、HDMI、USB3.0等多种接口,如图3所示。

[1] [2] [3]  下一页
