长虹彩电欣锐HSU25D-IM6型二合一电源板原理分析与维修
来源:家电维修  作者:佚名  2016-10-24 14:41:28

    欣锐HSU25D -1 M6型二合一电源板是专为LED液晶电视设计的,其开关电源控制芯片采用5AARYK、 LED背光驱动电路控制芯片采用MP4012,输出电压为12.3V/2.5A、 56、7V/375mA。
    该二合一板主要用在长虹LED32C2JDi(ZLM41G-iJ-1机芯,屏型号为M320X13-El-H)彩电中。此电源为主板提供的电压只有一路12.3V,通过主板上各DC-DC转换成主板所需的各类电压;为背光电路提供的电压为35V,通过升压转换成56.7V,供LED灯串工作。

    一、结构和工作原理介绍

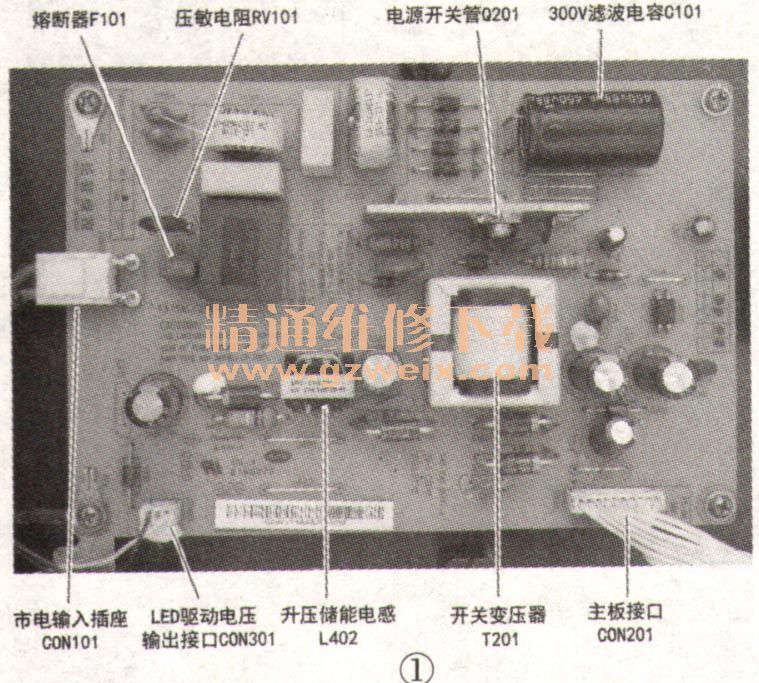

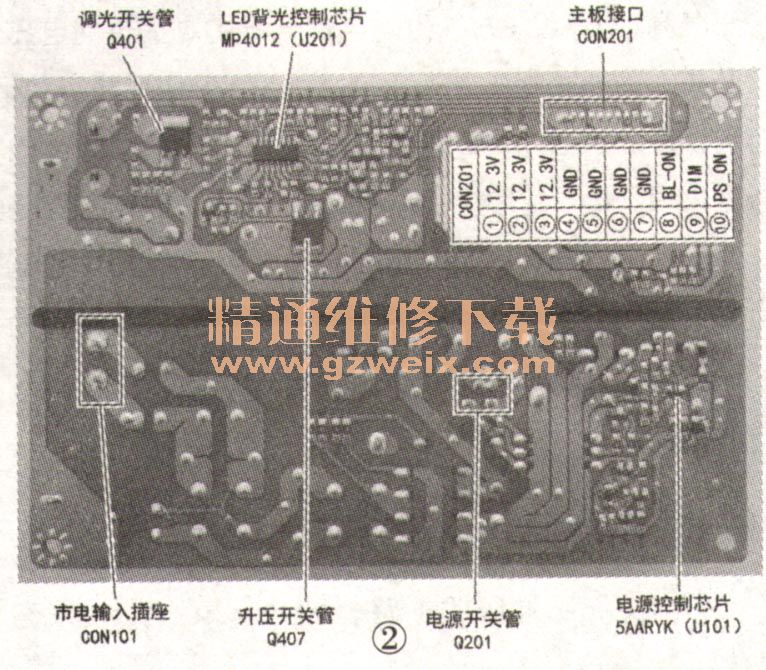

    该二合一板元器件组装结构如图1、图2所示。



    1.市电输入、整流滤波电路
    该机的开关电源部分电路如图3所示。市电经保险管FP101、热敏电阻RT101、压敏电阻RV101进入抗干扰电路。CX101、CX102、FL101、FL102、CY104、 CY103构成抗干扰电路、以消除电网杂波进入开关电源,同时防止开关电源产生的干扰进入电网。滤除干扰后的市电经D101-D104全波整流、C101滤波后形成300V左右的直流电压送开关电源。

    2.开关电源
    该电路主要由电源控制芯片5AARYK(U101)、开关管Q201、开关变压器T201、三端误差放大器U301、光电祸合器N202等构成。

[1] [2] [3] [4]  下一页
