二、维修实例
    例1：接通电源后，红色指示灯亮，约十秒后指示灯熄灭，不能开机。

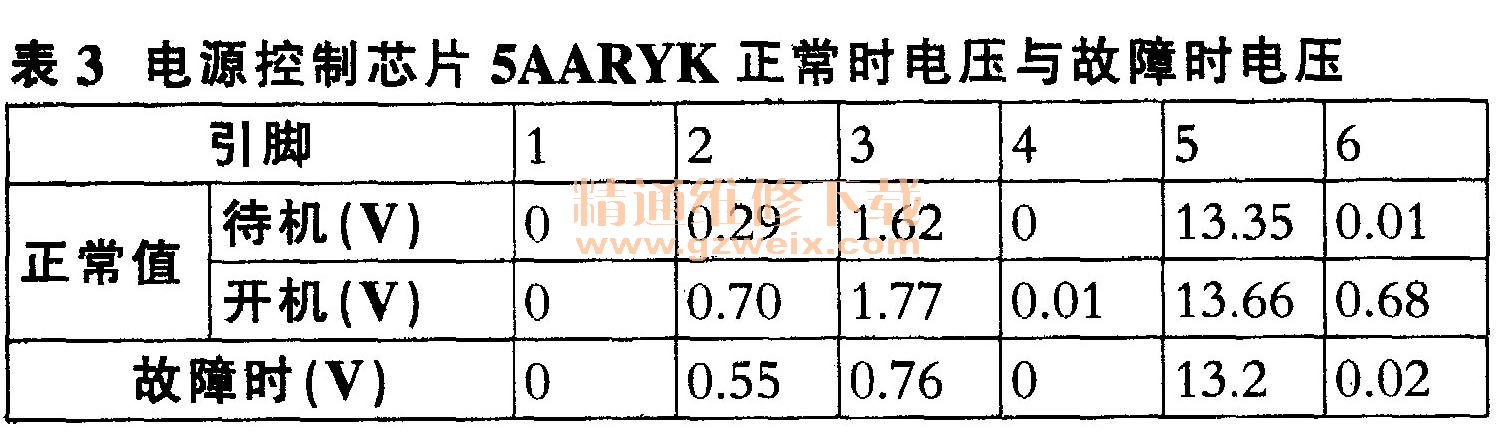

分析维修：接通电源后，测得开关电源12.3V输出端的电压始终为4.79V 9 35V电压始终为0V，怀疑升压电路有短路性故障，但检查后未见异常。检查开关电源次级整流滤波电路也正常。判断故障在开关电源初级，测量300V电压正常，U101各脚电压见表3，与正常值比较，发现多个引脚电压不正常，一时很难分析出故障部位，决定先对电解电容C201（4.7μF/50V）和C205（22μF/50V）进行检查，这两个电容易出现容量减小故障。经查C201已完全无容量，C205正常。更换C201后故障排除。

    例2：有伴音，黑屏。
    分析维修：二次开机后背光灯不亮。测量主板送到电源板的电源开机PS-ON信号为高电平（4.3V） 、背光开启BL-ON信号为高电平（3.5V），也有背光亮度控制DIM脉冲输入，说明故障在LED背光驱动电路或LED灯条中。检查LED灯条供电接插件CON301没有松脱或接触不良现象。测量升压电路输入电压为47V、输出电压也为47V，说明升压电路没有工作。测量U201③脚（GATE）电压为0V，说明无激励脉冲输出。测量U201①脚（VIN）和13脚（PWM）电压，发现①脚无供电电压，13脚有约1V的直流电压，于是检查Q403 、 Q408 、 Q411等供电电路中的元件、发现R419一端虚焊，补焊后故障排除。
