海尔LED液晶彩电采用的71565246-P02-W21-002S电源＋背光灯板，其开关电源部分集成电路采用A6069H＋R2A20113A＋SSC9522S组合方案，输出5.2V、24V-LED、12V电压，背光灯驱动电路采用LD7400GS＋PF7700S组合方案，最多可为16路LED背光灯提供电压（根据背光灯的需要，往往低于16路）。应用于海尔LE42B70、LE46A390P、创维46E7CRD、42E320E、42E320W、42E320D、46E300D、42E7CRD、长虹LT72920E、冠捷LE42A5330/80等LED液晶彩电中。

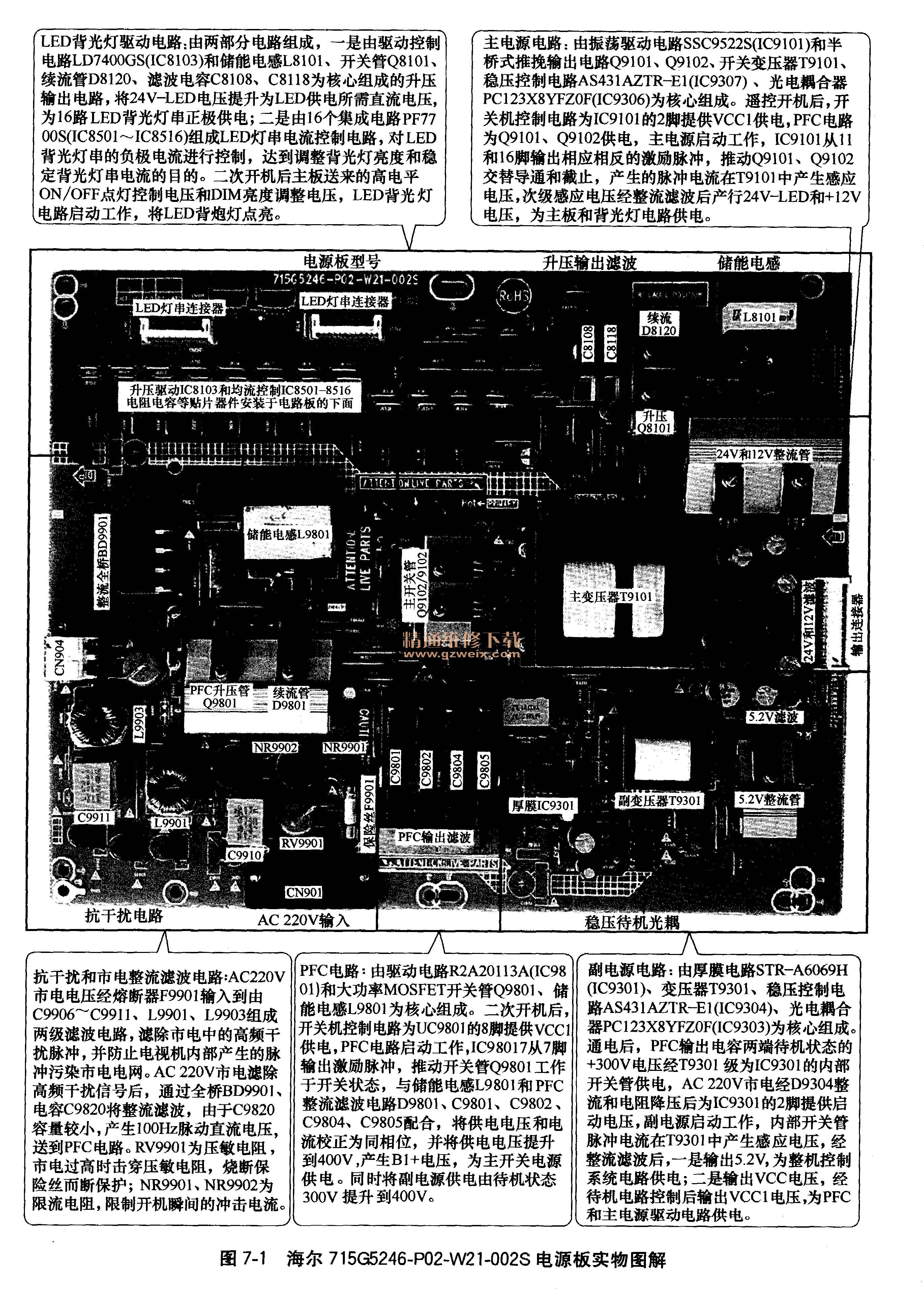

    海尔71565246-P02-W21-002S电源板实物图解如图7-1所示，电路组成方框图如图7-2所示。



    海尔71565246-P02-W21-002S电源板的开关电源由三部分组成：一是以集成电路R2A20113A（IC9801）为核心组成的PFC功率因数校正电路，将整流滤波后的市电校正后提升到＋400V，为主、副开关电源供电；二是以集成电路A6069H（IC9301）为核心组成的副开关电源，产生5. 2V和VCC电压，5. 2V为主板控制系统供电，VCC电压经开关机电路控制后为PFC和主电源驱动电路供电；三是以集成电路SSC9522S（IC9101）为核心组成的主开关电源，产生24V-LED、＋12V电压，为主板和背光灯板供电。
   （1）抗干扰和市电整流滤波电路
    ①抗干扰电路海尔71565246-P02-W21-002S电源板的抗干扰和市电整流滤波电路如图7-3所示，AC220V市电电压经熔断器F9901输入到由C9910、C9908、C9909、L9901、C9906、C9907、C9911、L9903组成的两级滤波电路，利用它滤除市电中的高频干扰脉冲，并防止电视机内部产生的脉冲污染市电电网。AC220V市电滤除高频干扰信号后，送到市电整流滤波电路。

    RV9901为压敏电阻，市电过高时击穿压敏电阻，烧断保险丝而断电保护；NR9901、NR9902为限流电阻，限制开机瞬间的冲击电流。
    ②市电整流滤波电路如图7-4左上角所示，滤除干扰脉冲后的交流市电，通过全桥BD9901、电容C982。将整流滤波，由于C982。容量较小，产生100Hz脉动直流电压，送到PFC电路。

   （2）PFC电路
    海尔715G5246-P02-W21-002S电源板中的有源功率因数校正电路如图7-4所示，由驱动电路R2A20113A/APS（IC9801）和大功率MOSFET开关管Q9801、储能电感L9801为核心组成。二次开机后启动工作，将供电电压和电流校正为同相位，并将供电电压提升到400V，产生B1＋电压，为主开关电源供电。同时将副电源供电由待机状态300V提升到400V。
    ①R2A20113A简介R2A20113A是有源电压模式CRM功率因数校正控制器，工作于临界导电模式（CRM）。提高感应器的电流，达到零并控制功率MOSFET的保持时间不变。因此，提高电感峰值电流的输入电压波形，不需要输入线电压。内部电路方框图如图7-5所示，内含参考电压发生器、欠压锁定电路、误差放大器、零电流检测电路、逻辑管理、通道放大电路、G极驱动电路等。R2A20113A引脚功能见表7-1。



    ②启动工作过程AC220V市电经BD9901全桥整流、C9820滤波后，输出约300V的100Hz脉动电压，该电压送往PFC电路。一路经D9802向PFC滤波电容C9801、C9802、C9804、C9805充电，形成＋300V电压，待机状态为副电源供电；另一路经储能电感L9801加到开关管Q9801的D极。
    遥控二次开机后，开关机控制电路输出VCC1电压，加到IC9801的8脚时，其内电路启动工作，并由7脚输出PWM脉冲，通过R9808、R9809、D9803加到Q9801的G极，使Q9801导通。300V脉动电压通过L9801的绕组、开关管Q9801的D-S极到地，再经R9801构成回路。在Q9801导通期间，L9801储能，并在绕组中产生感应电动势，其极性为左正右负，同时D9801截止。
    当Q9801截止时，L9801的绕组中产生的电动势极性反转，并与全桥整流输出的300V脉动电压叠加，经D9801整流、C9801、C9802、C9804、C9805滤波，形成＋400V的提升电压B1＋，为主、副开关电源电路供电。待Q9801再次导通时，D9801又截止，此时由C9801、C9802、 C9804、C9805为负载继续供电。
    ③稳压控制电路当PFC电路输出的B1＋电压升高时，通过R9814-R9817、Q9802（开机状态VCC1为Q9802的G极提供高电平而导通）与R9810分压的取样电压也升高，通过IC9801的1脚使内部误差放大器动作，对7脚输出的PWM脉冲进行调整，使加到Q9801的G极的脉冲占空比下降，从而使Q9801的导通时间缩短，PFC电路输出B1＋电压下降，起到稳压控制作用。当PFC电路输出的B1＋电压下降时，上述过程相反，也起到稳压控制作用。
    ④过流保护电路IC9801的5脚为过流保护输入端。当Q9801会严重过电流时，其S极电流在R9801两端形成的电压降升高，通过R9807使IC9801的5脚电压也升高，从而使IC内部的过电流保护功能动作，切断7脚输出信号，形成过电流保护。当R9801阻值增大时会引起过电流保护功能误动作，使B1＋电压下降为300V。
     （3）副电源电路
    海尔715G5246-P02-W21-002S电源板中的副电源如图7-6所示。由厚膜电路STR-A6069H（IC9301）、变压器T9301、稳压控制电路AS431AZTR-El（IC9304 ）、光电耦合器PC123X8YFZOF（IC9303）为核心组成，一是输出5. 2V，为整机控制系统电路供电；二是输出VCC电压，经待机电路控制后输出VCCl电压，为PFC和主电源驱动电路供电。
