康佳LED液晶彩电采用的型号为KPS＋L090C2-01电源板，编号为34007513，版本号为35015372。开关电源驱动电路采用两片绿色节能芯片TEA1733，产生＋12Vsb和＋24V，为主板和背光灯驱动板供电。应用于康佳小屏幕LED液晶彩电中。

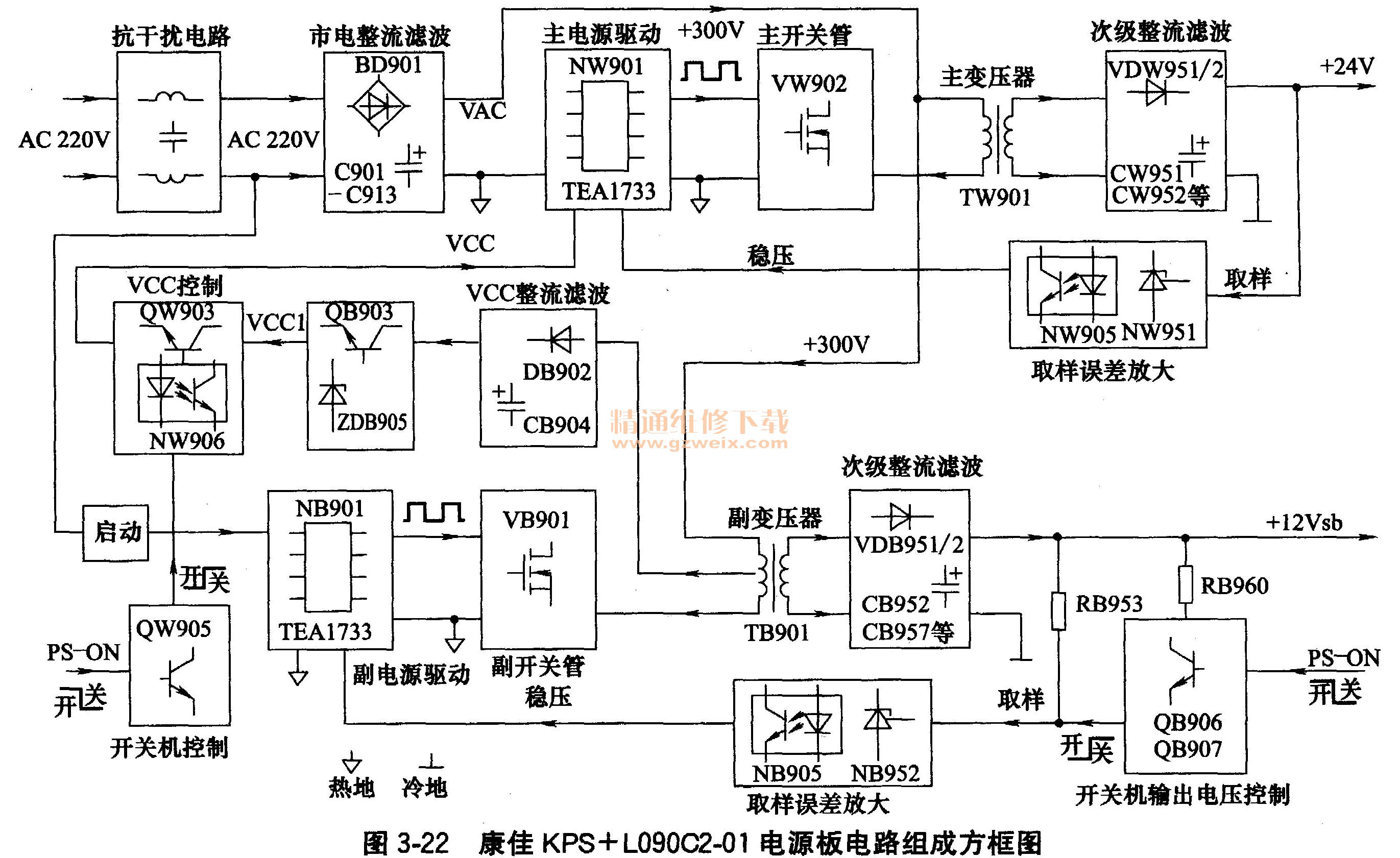

    康佳KPS＋L09OC2-01电源板电路组成方框图如图3-22所示，由副电源和主电源两部分组成：一是以驱动电路NB901（TEA17 3 3）、MOSFET开关管VB901、变压器TB901为核心组成的副电源，通电后首先工作，输出＋12Vsb电压，为主板控制系统和开关机控制电路供电；二是以驱动电路NW901（TEA1733）、MOSFET开关管VW902、变压器TW901为核心组成的主电源，二次遥控开机后启动工作，输出＋24V电压，为主板和背光灯板供电。开关机采用控制主电源驱动电路NW901的VCC供电方式。

   （1）抗干扰和整流滤波电路

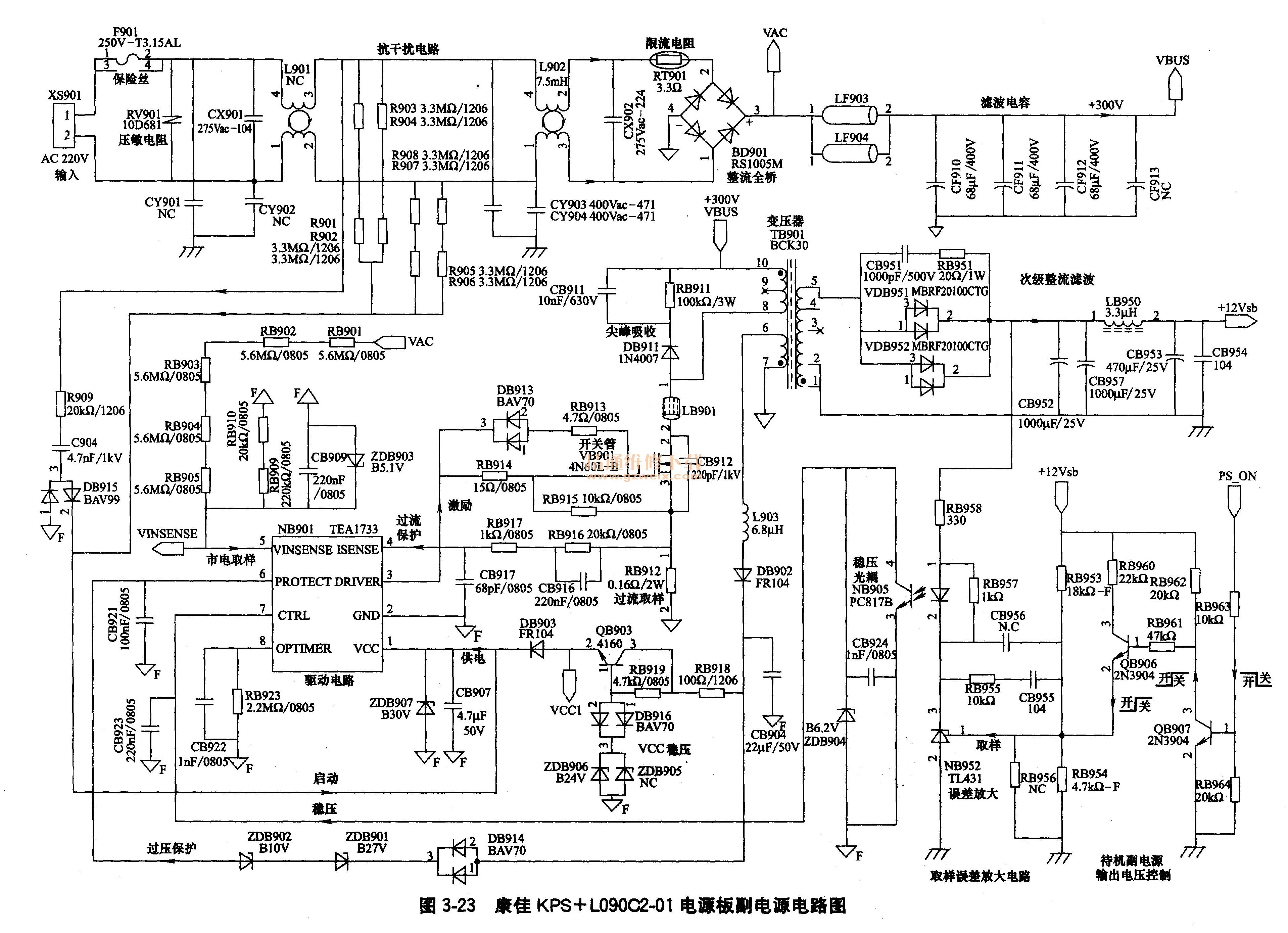

    康佳KPS＋L090C2-01电源板抗干扰和整流滤波电路如图3-23上部所示。

    ①抗干扰电路抗干扰电路利用电感线圈L901、L902和电容器CX901、CX902、CY901～CY904组成的共模、差模滤波电路，一是滤除市电电网干扰信号；二是防止开关电源产生的干扰信号窜入电网。
    图中F901为保险丝，电源板发生短路故障时烧断，断电保护电源板；RV901为压敏电阻，市电电压过高时击穿，将保险丝F901烧断，断电保护；RT901为限流电阻，限制开机瞬间大滤波电容的充电电流。
    ②市电整流滤波电路滤除干扰脉冲的AC 220V市电，通过全桥BD901、电容CF910～CF913将交流市电整流滤波，产生＋300V的VBUS直流电压，送到开关电源电路。
