由于启动供电能提供的电流较小，一旦电源启动工作后，辅助供电电路将为UP101的⑤脚供电。
3，功率变换电路

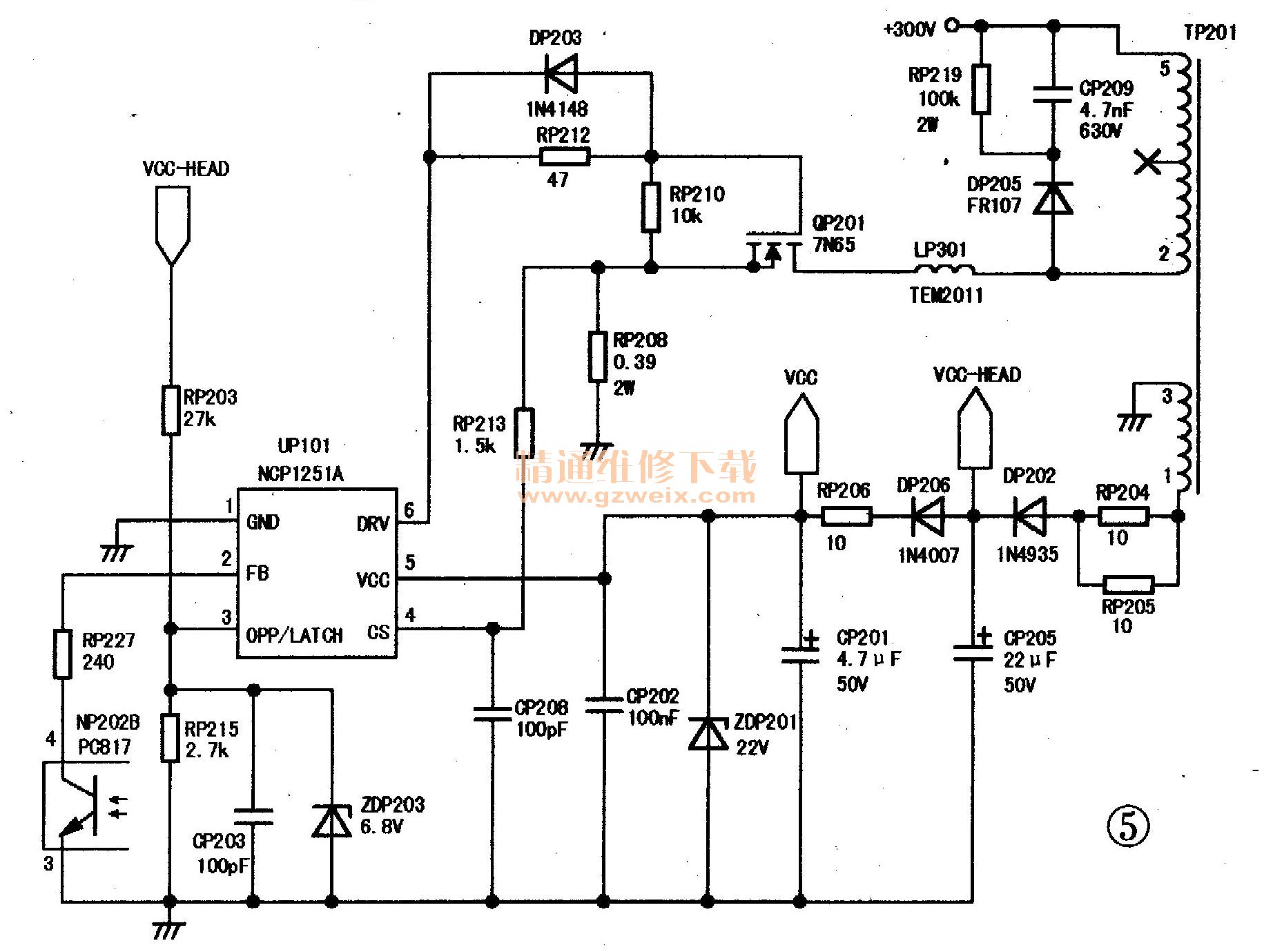

开机后，整流滤波电路输出的+300V电压经开关变压器TP201的⑤-②绕组直接加到QP201的D极。同时，UP101的⑥脚输出驱动脉冲，通过电阻R212加到QP201的栅极，如图5所示。R212是驱动斜率控制电阻，避免驱动瞬间过冲损坏QP201。
当UP101的⑥脚输出高电平时，甲201导通，+300V电压经TP201的⑤-②绕组、QP201、RP208到地。由于流过电感线圈的电流不能突变，因此过流TP201绕组的电流从零开始逐渐增大。在此过过程中，TP201初级绕组的感应电动势为⑤脚正、②脚负，电能被转变成磁能并储存起来。
当LJP101的⑥脚输出低电平时，QP201截止，+300V电压经TP201的⑤-②绕组、QP201、RP208到地的电流回路被切断，这时TP201的⑤-③绕组中的感应电压方向瞬间反向，即⑤脚负、②脚正，产生尖峰脉冲电压，与输入的300V直流电压相叠加，得到约600V左右的尖峰电压。此时，二极管DP205导通，尖峰电压经RP219和CP209馈入300V不稳定直流电源中，从而迅速降低尖峰脉冲电压，避免开关管QP201过压损坏。
当有交变的电流流过TP201的⑤-②绕组时，变压器的次级绕组均会产生相应的感应电压。TP201的③-①绕组产生的感应电压经RP204、RP205限流、DP202整流，CP2051滤波后，得到约27V的直流电压，再经DP208、RP206、CP201限流稳压后得到22V的电压VCC，供给UP101的⑤脚，为集成电路提供正常工作电压。

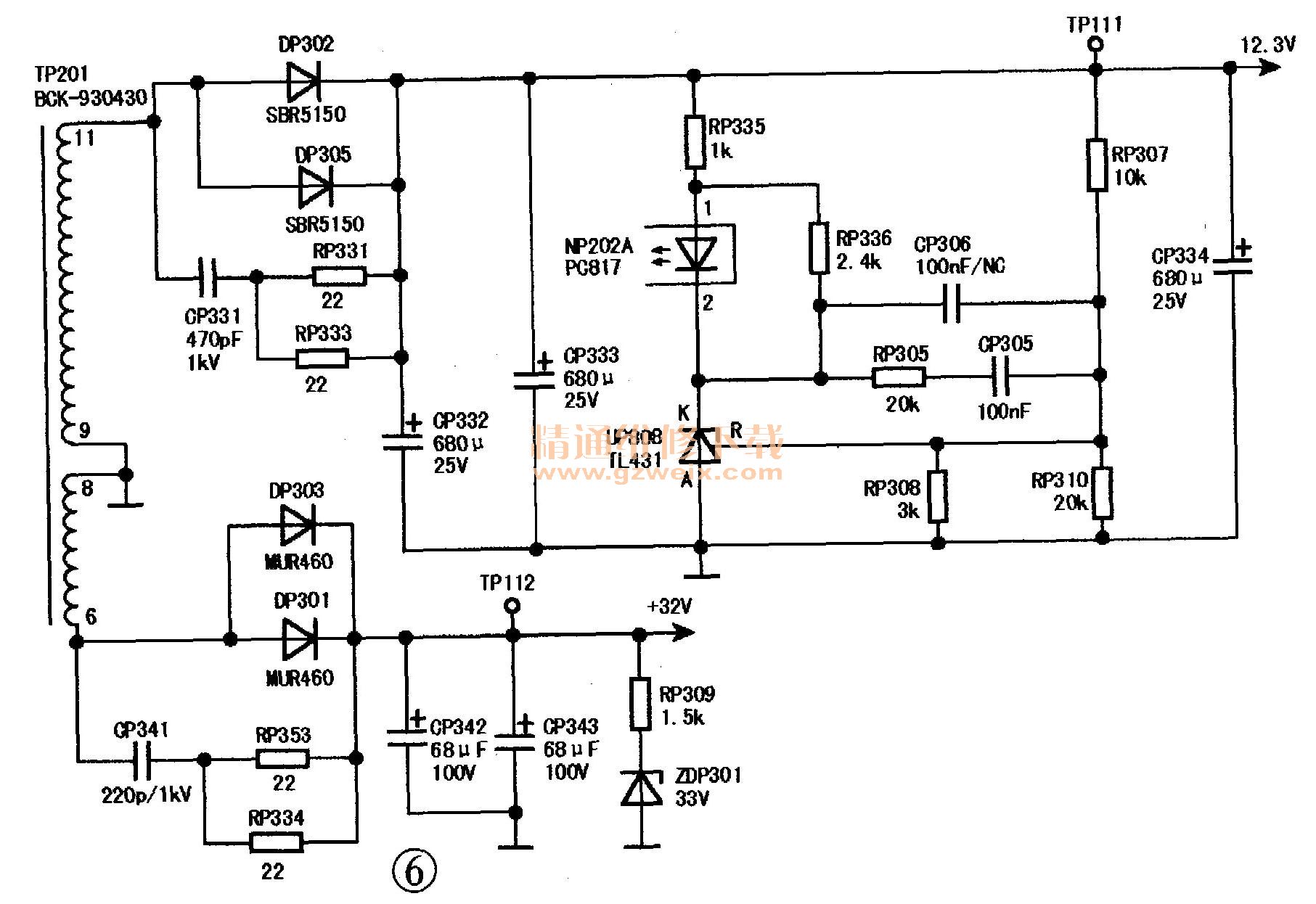

TP201次级⑨-⑧绕组产生的感应电压经DP302、DP305整流，CP332～CP334滤波后，形成12.3V的直流电压，为主板供电，如图6所示。主板电路中的DC-DC变换电路以及LDO（低压差稳压块）将12.3V电压转换成各单元电路所需直流电压。
TP201次级⑥-⑧绕组产生的感应电压经DP301、DP303整流，CP342、CP343滤波后，形成32V的直流电压，供给LED背光升压（Boost）电路，最后将其转换成LED灯条所需56V直流电压。
4.稳压电路
输出电压的稳定控制，采用过渡响应以及稳定性优化的电流模式控制，通过光祸NP202控制UP101的②脚输出电流的多少来实现输出电压的稳定。
当负载变轻或输入电压升高时，12.3V电压升高，通过RP307和RP308、RP310分压所得电压也跟着升高，加到UP808控制端（R）的电压也随之升高，则UP808的K极电压下降，流过NP202内部的发光二极管的电流增大，发光二极管发光强度增加，NP202的③、④脚内部的光敏三极管导通电阻降低，从UP101的FB端子（②脚）流出的电流增大，②脚电压下降，经UP101内部电路处理后，其⑥脚输出的PWM脉冲占空比减小，开关管QP201的导通时间减少。则TP201的储能时间减少，放电时间增加，次级整流输出的12.3V电压降低，达到稳压的目的。
当输出的12.3V电压降低时，其稳压过程与上述相反。CP305和RP305组成消谐振电路，防止UP808进入谐振状态，避免稳压环路失控。

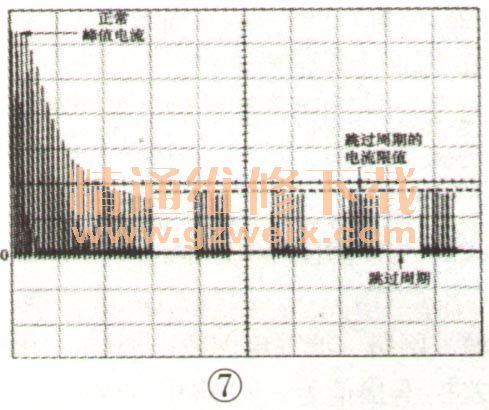

当彩电进入待机状态或12.3V空载时，电容CP334中储存的电荷泄放很慢，其两端电压较长时间保持为固定值，经稳压环路控制后，UP101的②脚的电压逐渐下降，当其降至1.5V时，IC内部振荡频率开始降低，电源进入跳周期工作状态。当②脚电压降至0.8V时，IC内部的振荡频率降为最低工作频率26kHz。此时，12.3V电压逐渐降低，经控制环路控制后，UP101②脚的电压又逐渐上升，UP101又开始正常工作，12.3V电压又略有上升，随后UP101进入跳周期工作模式，如图7所示，以降低电源功耗。
5．保护电路
UP101内置多种保护电路，通过外围电路的选择和内部电路结合，可以实现完善的过功率保护（OPP）和过压保护（OVP）功能。
正常工作时，TP201的③-①绕组产生的感应电压经DP202、CP2051整流滤波后，得到约27V的电压，经电阻RP203、RP205分压，CP203滤除杂波信号后，送到Up101的③脚，参见图6。由于该分压较低，不足以使up101的③脚内接的比较器动作，也不影响稳压环路的工作状态。
当某种原因造成输出功率增加时，开关电源功率加大，此时TP201的③-①绕组产生的感应电压升高，UP101的③脚电压也升高，在IC内部电路的控制下，开关管QP201的导通时间减少，则输出功率下降。如果在此过程中，up101的④脚检测到流过开关管的电流也过大，则Up101内部比较器会输出复位reset信号，电路进入OPP状态，即一直工作在启动→保护→启动状态，直到解除OPP状态为止。
如果TP201的③-①绕组产生的感应电压过高，当UP101的③脚电压超过3V时，内部比较器动作，Up101进入过压保护状态，无开关管驱动脉冲输出。
