5.MTK机芯（8222/8223）
    首先将升级工具与主板、电脑连接好，然后将电视机置于开机状态；接下来打开升级工具界面，并设置相关参数，如图41所示。若主板上的单芯片是MT8222，则此处的芯片型号选择为“MT8222”；若单芯片是MT8223，则此处的芯片型号选择为“MT8223"。接下来根据实际所用串口选择串口号，并将波特率设为“115200 ×8”。

    先点击“Brouse”按钮选择升级文件，再点击“Upgrade”按钮，开始升级。升级结束后会显示“Finished（XXXX），LOG:Set   Baudrate to921600”字符。
    6.Novatele机芯（68625）
    首先将升级工具与主板、电脑连接好，然后将电视机置于开机状态；接下来打开升级工具界面，并设置相关参数，如图42所示。点击“SIP ON”按钮进入在线写程状态，点击“Load file”按钮导人需升级的程序数据，点击“Auto”按钮开始升级，升级完成后窗口内会有“100%"类字符显示。

    7.Locptop机芯（15351）
    首先将升级工具与主板、电脑连接好，然后将电视机置于开机状态；接下来打开升级住具界面，并设置相关参数，如图43所示。

    点击“Canel”按钮进入下一个操作界面，接着点击“file”按钮并选择“open，这时出现如图44所示菜单。LT908D型主板需选择“DDRes ISP.xml” ， LT725B型主板需选择“SDRAM_ISP.xml。

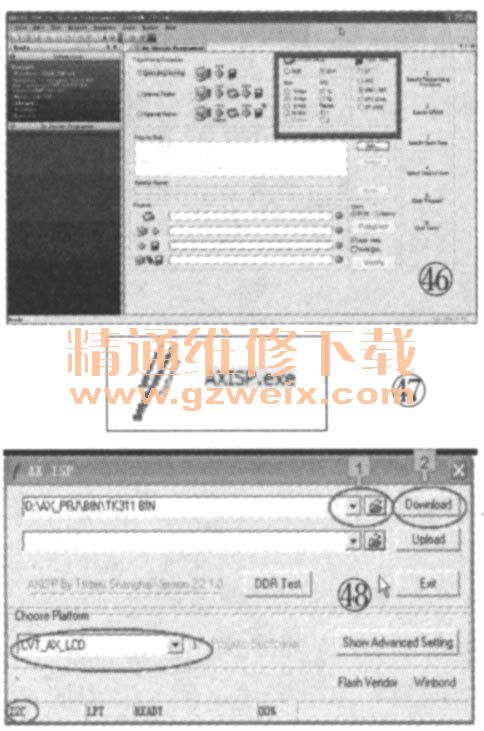

    点击“Tools Option”按钮，并将波特率设置为“115200”，如图45所示。点击“Add”按钮选择需要的升级程序，最后点击“Program”按钮开始升级，如图46所示。



    8.Tridnt机芯（AX68）
    首先将升级工具与主板、电脑连接好，在给主板上电的同时按住机器上的“MENU”键，LED灯会以间歇1s的节奏慢速闪烁，点击如图47所示图标，打开升级工具界面，如图48所示。
    若连线正常，这时会在图48的左下角出现“I2C”字符。如无此提示，则表示连接未成功，需检查连线后再重复上述操作，直到连接成功后方可进入下一步操作
    点击图48中所标注的“1”处，选择需要升级的程序；点击“2"处进行升级。升级完成后，进度条提示为100%，如图49所示。随后出现一个对话框，如图50所示，约5s后，LED灯会以间歇0.2s的节奏快速闪烁，点击图50中的“确定”按钮，升级完成。

    9.Sunplus机芯（SP7050）
首先将升级工具与主板、电脑连接好，然后将电视机置于开机状态，若此时为白屏，则表明升级连接成功；如出现菜单，则表明升级连接失败，这就需要检查升级连线，直到开机后画面为白屏时为止。

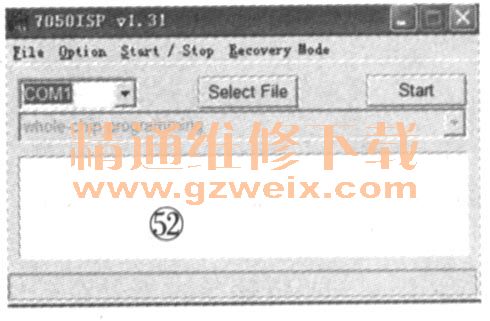

    点击如图51所示“ISP Tool”图标，运行此升级工具程序，这时会出升级工具界面，如图52所示，点击“Select file”按钮，选择需要的程序；点击“Start”按钮开始升级。当进度条显示“100%”时表示升级完成，断电取下升级工具即可。
