创维液晶彩电液晶屏代换经验
来源:本站整理  作者:佚名  2016-05-30 11:09:30



    1. ST3151A05-5、HV320WX2-206型液晶屏代换TPT315B5-AN02
    例:一台创维32E200E彩电(8S27机芯),液晶屏损坏。
    该机原配液晶屏型号是TPT315B5 -AN02玻璃(PCB板为蓝色),现用ST3151AO5-5型液晶屏(华星光电屏)代换后,出现花屏、水印现象,解决方法:短接屏驱动板上的电阻R110即可。
    若用HV320WX2-206型液晶屏(京东方屏)代换后,也会出现花屏、水印现象,解决方法:将上屏线的⑨脚(从屏供电那边数起)接地即可。

    2.TPT315B5-WX226型液晶屏代换TPT315B5-AN02

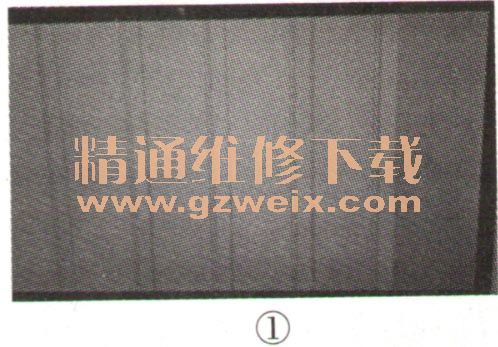

    例:一台创维32E200E彩电(8S27机芯),满屏竖带,如图1所示。

    经查该机液晶屏损坏。该机原配液晶屏型号是TPT315B5-AN02,现用TPT315B5-WX226型液晶屏代换后,出现花屏现象。由于无该机芯代换,针对TPT315B5一WX226型液晶屏的升级软件,于是尝试通过更改硬件来解决。试验后发现,主板R452所连一端为LVDS格式设置端,在此电阻加装一只4.7kΩ电阻后试机,图像正常。

    3.HV320WHB-N00型液晶屏代换LC20XE-SFR1
    例:一台创维32E360E彩电(8516机芯),开机后满屏竖线。
    经查液晶屏损坏。该机原配液晶屏型号是LC320DXE-SFR1,现用HV320WHB-N00型液晶屏代换后,图像倒立,解决方法:进入工厂菜单,找到配屏选项,将屏参改为“32BO/ELED/2D/SD/-7626-T3200B-Y160”后开机,图像正常。

    4.LC320TU2A、LC320TU3A液晶屏代换TPT315B5-A041
    例:一台创维32E309R彩电(8R48机芯,主芯片为RTD2648SA),液晶屏损坏。
    该机原用液晶屏型号是TPT315B5 -A041,现用LC320TU2A或LC320TU3A液晶屏(中电熊猫屏)代换后,图像倒立。由于创维8R48机芯针对RTD2648SA芯片的主板软件只有一种,所以无法通过刷软件的方式来调整图像。经过多次试验后发现,给主板写入“8R54-32E500E(配REL320HY-PDO-001屏)”数据后,图像正常,但同时需换用创维32E500E彩电的遥控器,原遥控器不再起作用。

    5.V390HK1-PS5型液晶屏代换V390HJ1-PE1
    例:一台创维39E500E彩电,液晶屏破裂。
    该机所用液晶屏型号为V390玛1-PE1(群创屏),这个型号的液晶屏主要用于2D液晶彩电中。由于手头没有这一型号的液晶屏,决定用群创V390HK1-PS5型液晶屏(主要用于3D产品中,如39E550E等机型)。这两款液晶屏外观、大小和结构一样,但所配驱动板有区别,如果直接代用图像异常,经过对比发现只要将屏下两侧PCB板上的电阻改动一下,图像即可正常,具体改

    6.LC420DUJ-SGE1型液晶屏代换TPT420H2-DUJFFE

    7.SEL470V8-S01A型液晶屏代换LC470EUN-SFF1
    例:一台创维47E600Y彩电(8503机芯),屏破裂。
    该机原配液晶屏型号是LC470EUN-SFF1(LG屏,已停产),现用SEL470V8-SOlA型液晶屏(创维屏)代换,并增加一块P42DWM型恒流板,代换后会出现以下3个问题:
   (1)背光不亮。这是由于LC470EUN-SFF1屏所配恒流板的背光亮度控制PWM信号由驱动板控制,未使用主板的ADJ PWM信号。解决方法:代换创维屏后将原恒流板控制信号中的NC端跳线至PWM端,由主板的PWM信号来控制恒流板亮度。
   (2)图像上有水印。这是由于屏参电平控制不对所致,解决方法:将主板背面的电阻8448与8473对调。
   (3)图像倒置。这是由于软件中的屏参不对所致,解决方法:因SEL470V8-SOlA屏所配驱动板的⑥脚为图像翻转控制端,将该脚外接一只1kΩ电阻接3.3V电压,图像即可正常。

[1] [2]  下一页
