（2）开机后背光灯不闪亮的维修方法
1）先测量背光板的工作条件是否齐全，必要时直接从电源板引出一个＋5V电压加到开／待机控制和背光亮度控制脚。
2）查供电保险电阻是否开路，如果开路，说明与其串联的双MOSFET有短路现象，一般找到损坏的双MOSFET更换后即可。
3）查供电保险电阻是否阻值增大，如果阻值增大，多是保险电阻本身变质，更换就可以了，特别是中华屏背光板。
4）供电保险电阻正常，故障应集中在背光控制IC及其外围电路上。

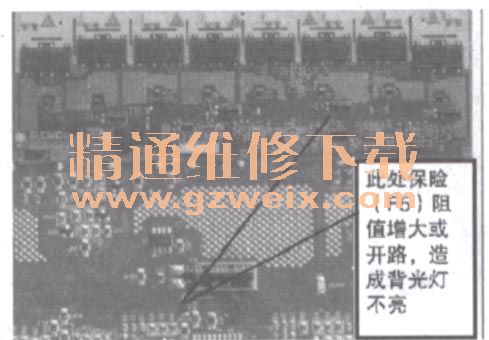

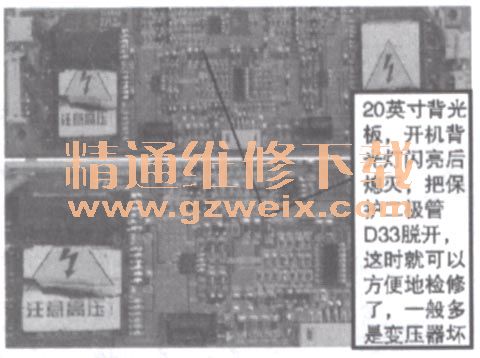

一般情况，开机后背光灯不闪亮现象与双MOSFET和变压器组成的功率推挽输出电路没有直接的联系，因为背光板上有多个推挽输出，不可能同时损坏，只要有一组正常，灯管都能亮一下然后保护。常见的维修如图12～图15所示。
实例：TCL V460H1-LS2型液晶彩电，一侧背光灯不亮。经查为背光连接线烧伤所致，如图16所示。
TCL LTA480HW01 /HN01、LTA430HW01/HW02/HN01等三星屏背光条上发光二极管损坏实物，如图17所示。
LED背光发光二极管的简单测试方法：找一个5V直流电源，串一个4.7kΩ的电阻，这样检测背光发光二极管比用数字表更方便和直观，另多数发光二极管用数字表是测不出好坏的。
3.换屏时背光板的相关改动
（1）背光连接器的分类
第一类：P14（14脚插座，不同品牌的屏其外形可能有差异，但均能以14脚标准插头方便插入使用）。
第二类：P12 （12脚插座，不同品牌的屏其外形可能有差异，但均能以12脚标准插头方便插入使用）。
（2）背光板连接器脚位排列
1）不管是P14还是．P12或P10（P10需与 P14或P12共同使用），其①～⑤）脚是电源，⑥～⑩脚是地；2）背光开关ON/OFF和亮度控制BR根据不同的屏，可能排列在11、12、13、14脚。
（3）单背光板、双背光板的代换
原机是单背光板屏，用双背光板屏时增加一条连接线：包含有地、供电（开／待机控制和背光亮度控制）。
原机是双背光板屏，用单背光板屏时去除一条连接线。
注意：如果屏有两个背光板时，需区分主、副板，区分方法如图18,19所示。
三、逻辑板坏的维修
逻辑板又称驱动板、T -CON板、逻辑板、中心控制板、解码板等；它的作用是把从数字板传输过来的LVDS信号转变成TTL电平，中心控制板的故障多表现为屏幕黑屏、白板、灰屏、竖带、图像太亮或太暗、噪波点、负像等现象。
1.逻辑板分类
逻辑板从结构上可以分成两类：
（1）逻辑板可以单独拆下进行更换的类型，如图20所示；

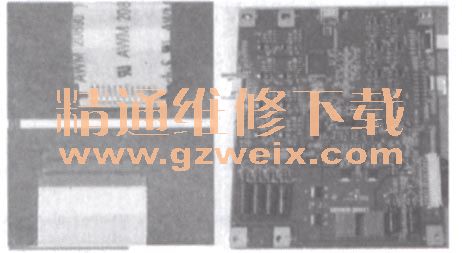

（2）逻辑板固定在玻璃屏上无法拆下的类型，如图21所示；
逻辑板要正常工作，必须要有从数字板传输过来的正确的LVDS信号、正确的屏供电等控制信号；LVDS信号的电压多为1.1V，屏供电多为5V或12V，在中心控制板屏供电有一个保险电阻，这个保险电阻比较容易开路或阻值增大；对于阻值增大的一般更换后就可以排除故障，中华屏比较多见；保险电阻开路说明后级可能有短路现象，特别是一些电源滤波电容比较容易漏电。
2．逻辑板上的电压
VIN：屏供电，此电压从主板供来，有12V,5V,3.3V之分；VDD ; T -CON板各集成块（ASIC,S-IC,G-IC）供电，电压为3.3V；VGH：TFT元件导通电压，约30V; VGL; TFT元件截止电压，约－6V ; VAA：阶调控制电压，约17V ; VCOM：液晶翻转电压，约7V。
逻辑板上电压出错时会引起的故障有：VIN, VDD, VAA电压不对，出现无图；VGH, VGL电压不对，图像异常；VCOM电压不对，图像变淡或者闪烁。
3.逻辑板的维修方法
（1）液晶屏的供电电压
在主板上靠近LVDS插座会有一个切换LVDS供电的MOs管开关，靠近MOs管处有2个选择LVDS电压的磁珠或跳线。根据具体使用的液晶屏的型号及其供电电压是5V或者12V来选择对应的磁珠或跳线。
（2）液晶屏的格式电压
逻辑板的LVDS插座⑨脚或者⑧脚为格式脚，在靠近LVDS插座处会有两个选择LVDS格式的电阻，根据液晶屏的要求来选择其阻值。一般有OV,3.3V两种选择。不同的屏应该选择不同的电压。
（3 ）LVDS线和对应的程序
不同的液晶屏一般需要选择不同的LVDS线和程序（FLASH） 。
在逻辑板上，从数字板过来的LVDS线插座和从中心控制板到屏去的TTL线插座由于插座变形和空气灰尘等原因而造成接口接触不良，从而出现黑屏、白板、花屏、负像、竖线干扰等故障。
图像出现负像可能原因。：屏上的驱动板到屏的排线或者是驱动板到数字板的排线接触不良，当晃动LVDS排线时会出现时好时坏现象。
处理方法：清理接触点，补焊开焊位置。
