用ACT30B代换电源芯片3700Z-E1
来源:本站整理  作者:佚名  2016-02-24 09:53:29

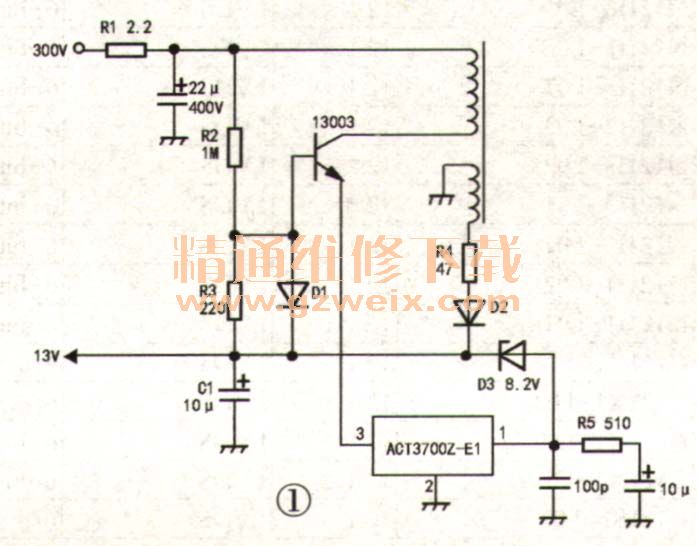

    一合美的电脑控制微波炉,不工作,无屏显。开盖检查,8A保险丝完好,保险电阻R1烧坏,开关管13003击穿,22μF/400V电容鼓顶,还有一个和塑封三极管8050外形一样的元件,型号是AP3700Z-E1,三个引脚全通。实绘出相关电路,如图1所示。查资料得知AP3700Z-E1是开关电源控制芯片,它采用发射极激励方式工作,优点是可以提高开关管耐压范围,因为一般三极管Vcbo>Vceo,用这种工作方式,可以把开关管耐压安全区扩展到Vcbo,耐压余量就更大了。

    AP3700Z-E1①脚既是电源脚又是取样脚,300V电源电压经R2、D1给C1充电,当C1两端电压达到13V时,经D3使AP3700Z-E1①脚达到启动电压5.25V、3700Z-E1开始工作,③脚输出60kHz脉冲驱动13003工作稳压输出13V。由于手头无3700Z-E1,于是《九阳电磁护变通维修》一文购回ACT30B换上,故障排除。
    AP3700Z-E1和ACT30B在启动电压、工作频率上稍有差别,一般可直接互换。ACT30有多个后缀,区别是最大电流和功耗及封装不一样,具体参数见表1。
