长虹FSP080L -2HF01二合一电源板应用于长虹LS29机芯液晶彩电（LT24630,LT24630X等）中，FSP080 -2PI01型电源板与其基本相同，可互换。

一、电源板电路图解

1．基本电路

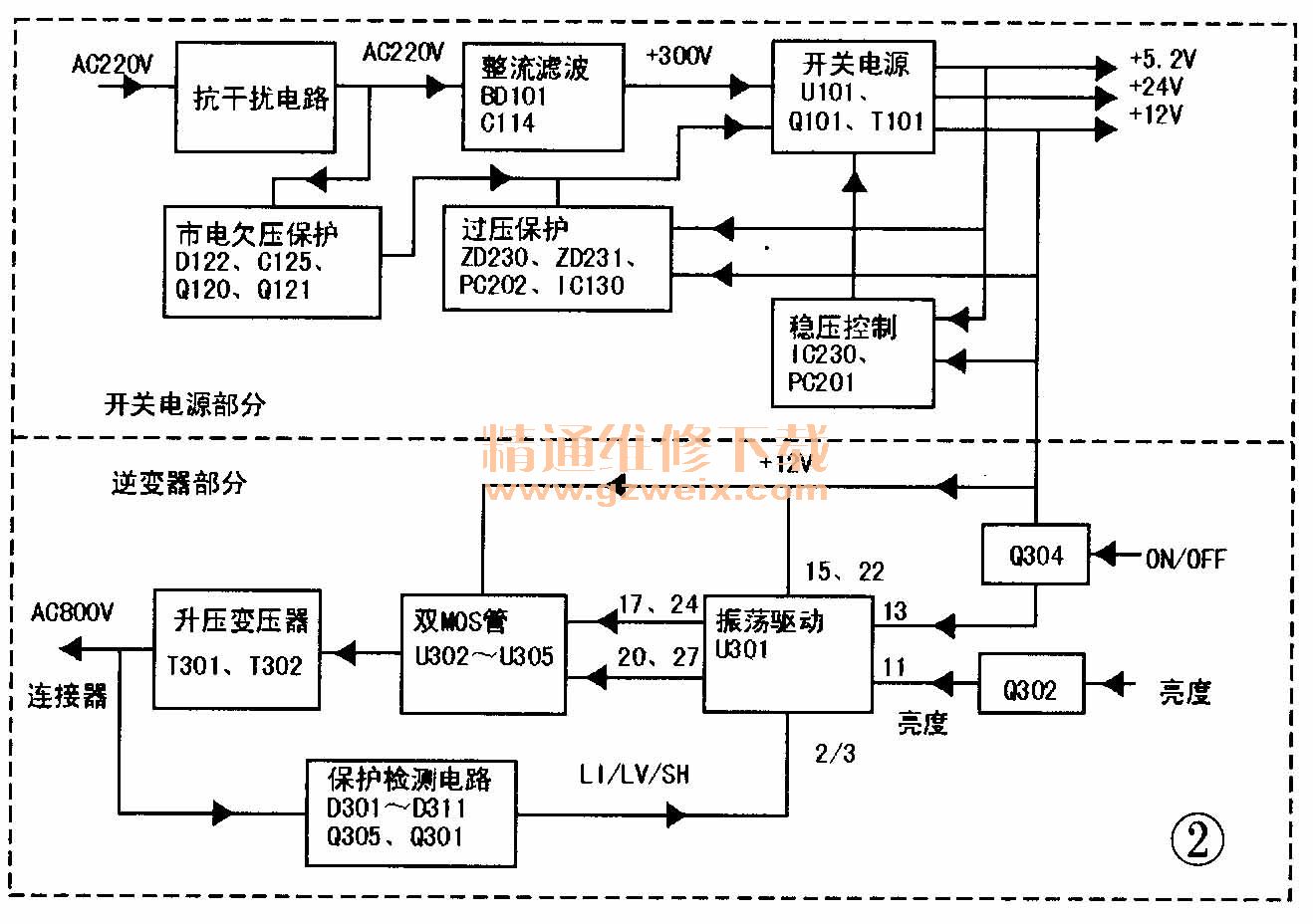

长虹FSP080 -2PI01二合一电源板实物如图1所示，其电路组成框图见图2所示。该电源板由两部分组成：一是由振荡驱动控制电路U101和MOs开关管Q101、开关变压器T101为核心组成的主开关电源，输出＋24V/2.3A, +12V/1.5A和5.2V STB/2A电压，一方面通过连接器输出，为主板等负载电路供电，另一方面为电源板上的背光灯逆变器电路供电；二是由U301振荡驱动控制电路和复合MOs开关管U302,U305、升压变压器T301,T302组成的背光灯逆变器部分，产生800多伏交流高压，经连接器输出，点亮背光灯管。

    该电源的开关电源部分电路图解如图3所示，背光灯逆变器部分电路图解如图4所示。

2．开／关机电路

    开／关机控制设在主电路板上，一是对DC-DC变换后的电压进行控制；二是通过电源板的连接器对逆变器电路点灯开启和亮度调整进行控制。不对开关电源进行控制，不论开机还是待机状态，开关电源板始终保持＋24V/2.3A,+12V/1.5A和5.2V STB/2A电压输出。
