海信TF21R08N型彩电,三无,指示灯也不亮
来源:本站整理  作者:佚名  2013-05-14 09:03:52

    分析检修:该机采用超级芯片HISENSE8873 -8873CPBNGRU4o通电后,测得市电整流所得+300V电压正常,而+B输出电压为0V,说明开关电源电路未正常工作。

    该机电.源电路采用厚膜块KA5Q0765RT。逐一检测厚膜块外围元件,基本正常,由此判断电源厚膜块自身损坏。

    由于未购到同型号厚膜块,于是决定先换上市售的万能电源模块。将一块25英寸的电源模块装在原电源块散热片上,焊接好三条线并确认无误后,断开行输出电路,在+B端接上60W/AC220V灯泡,通电后将+B电压调至115V(正常电压值),长时间试机电源模块工作正常。恢复行电路试机,图像正常,但无伴音。

    该机伴音功放块采用单列9脚的CD7523CS,如图1所示。该功放块采用BTL输出,输出功率大,外围电路简洁。测得CD7523CS 9S脚+15V供电电压正常,但其他脚电压均为0V。经查功放块外围阻容元件正常,于是判断功放块CD7523CS损坏。

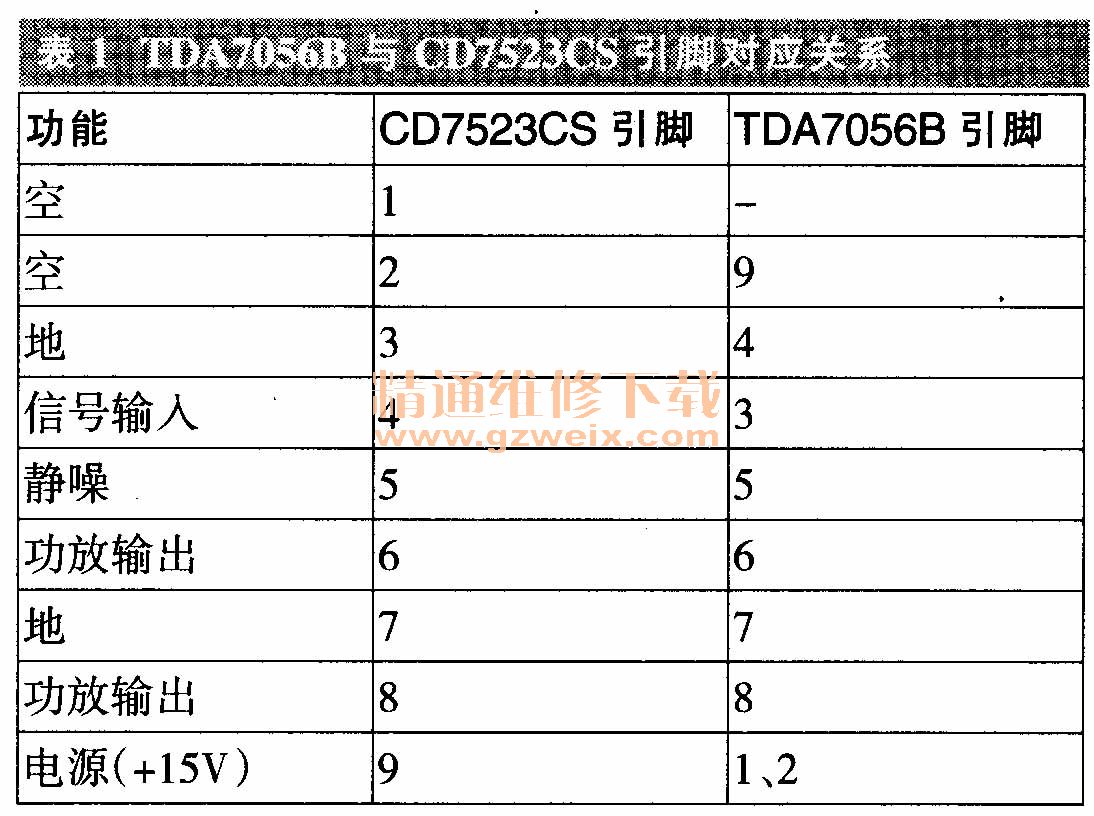

    因一时找不到同型号功放块,而手边只有功放块TDA7056B。查阅相关资料,了解到TDA7056B也是一种BTL功放电路,外围电路也很简洁,用于长虹多型彩电中。两者引脚功能略有不同,对应关系见表1。参照表1将相应引脚用导线连接好,确认无误后通电试机,伴音恢复正常。

    另外,如上述两种功放块不易购到,亦可选用廉价易购的TDA2003应急代换。TDA2003输出功率大,能满足大多数彩电的需求,其电路如图2所示。

    【提示】伴音功放块AN7523与CD7523的引脚功能不相同(其顺序正好相反),两者不能直接代换。

相关资料:海信TF21R08N彩电图纸
