海尔 AN5195K 单片机芯彩电，小屏幕彩电海尔H—2116 开关电源由分离元件组成，与三洋 80P 开关电源相似，没有独立的副电源，副电源取自主电源，待机控制电路采用继电器切断 +B 供电的方式；大屏幕彩电 海 尔 H—2516、H—2916 开关电源采用厚膜电路SMR62000，待机控制一是降低开关电源输出电压的方式；二是采用三极管切断单片小信号处理电路AN5195K 的51脚行振荡电路 6.3 V 供电电源的方式。

海尔 H—2116 彩电围绕单片小信号处理电路AN5195K 的55脚（“X 射线”保护检测端），开发设计了“X射线”过高保护和行输出过流保护电路。保护电路启动时，采取切断行激励脉冲的保护方式；海尔 H—2516、H—2916 彩电的微处理器专门设有“X RAY”（X 射线）保护检测引脚，依据该脚的保护功能，设计了行输出过流保护、“X 射线”过高保护、场输出过流保护电路。保护电路启动时，采取自动关机的保护方式。

一、保护电路工作原理

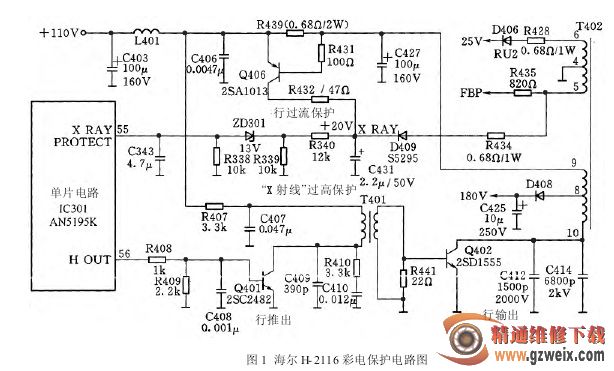

1.海尔H- 2116彩电（AN5195K单片机）保护电路海尔 AN5195K(IC301）单片电路的55脚“X 射线”保护功能，包括：“X 射线”过高保护、行输出过流保护电路（如图 1 所示）。

AN5195K 的55脚为“X 射线”检测与保护引脚。当此脚电压高于 0.8 V 时，进入保护状态，切断 IC30156脚（H OUT）行振荡脉冲，行推动 Q40l、行输出电路 Q402停止工作，达到保护目的。

( 1）X射线过高保护

“X 射线”过高保护由稳压二极管 ZD301 和分压电路R339、R340 组成。对行输出变压器 T402 的④～⑤绕组感应电压，经 D409 整流、C431 滤波后的电压进行检测。行输出电路正常时，C431 两端的电压经 R339、R340 分压后，低于 ZD301 的稳压值 13 V 时，ZD301 截止，对 IC301的55脚电压不产生影响；当因开关电源输出的 +110 V 电

压过高、行逆程电容器开路等原因，会使行逆程时间变短，行输出变压器 T402 各绕组感应电压升高，使 T402的⑤脚电压升高，经 D409 整流、C431 滤波后的电压上升，经 R339、R340 分压后，高于 ZD301 的稳压值 13 V 使稳压二极管 ZD301 击穿，将高电平加到 IC301 的55脚（XRAY PROTECT/X 射线保护），使 IC301 进入保护状态，切

断 IC30156（H OUT/ 行输出）脚输出的行振荡脉冲。

2. 行输出过流保护

该保护电路由取样电阻 R439、三极管 Q406 及其外围元件组成，对行输出电路电流进行检测。行输出电路正常时，流过取样电阻 R439（0.68 Ω）的电流较小，在 R439 上产生的电压降较小，使 Q406 截止，集电极输出低电平，对 IC301 的55脚电压不产生影响；当行输出电路发生短路故障，行输出电路过电流时，取样电阻R439 上压降增大，使 Q406 导通，集电极变为高电平，经 R432 将此高电平送到“X 射线”过高保护电路，迫使ZD301 稳压二极管击穿，向 IC301 的55脚（X 射线保护检测端）送入高电平，IC301 进入保护状态，切断 IC30156脚（H-OUT）输出的行振荡脉冲。
