7、操作显示电路

操作显示电路分两部分。一是变温室操作显示电路，如图9所示。 CPU的52、53、60、61脚输出控制信号据信息一通过8位移位寄存器IC8(CD74HC595)进行功能扩展后，完成变温室的操作显示功能。CPU52脚为控制键信号输入端，IC8各脚功能是：16和⑧脚为电源（+5V）和接地端；15、①-⑦及⑨脚为移位数据输出端；13脚为使能端，加电时由CE5,R57设置；10脚为复位端，但由于该电路不需要对其进行复位，所以直接将其接＋5V电源；12、14脚为数据、时钟信号端；二是面板操作显示电路，如图10所示。该电路由两片贴片式集成电路，一只晶振、四只轻触开关、一个LED显示屏及若干贴片式阻、容元件等组成、CPU 18、19脚经N20, N19和CN2⑤;⑥脚将信息送入并在血。屏上显示．CN2③,④脚为其提供+5V工作电源。

操作显示电路的故障通常表现为操作键失效、失灵及LED显示屏不显示、显示紊乱、显示字形缺笔画（段）等。应重点进行如下检查：

    (1)检查＋5V供电。首先测量操作显示板上＋5V电源电压是否正常，如果无电压、电压过低或时有时无，可检查智能板和显示板上插件是否存在断脚、插脚氧化锈蚀、脱焊、排线虚焊、断脱或严重腐蚀，应进行清洁和重焊处理。(2)检查操作键。由于操作键按压动作频繁，较易产生故障。CPU判断操作键是否有效的原则是：一个按键单独接通电路视为肯定，两个以上按键同时接通电路则判为否定。因此应逐一检测每个按键是否接触不良或短路漏电，必要时应进行清洗或更换。(3)检查CPU信号传输电路。重点检查CPU 18、1952、53、60、61脚有无开焊或相关印刷线路铜箔断裂，IC8,Nl9,N20及相关阻、容元件是否存在开路、短路、变质及烧损等。

  8、电气系统控制接口电路

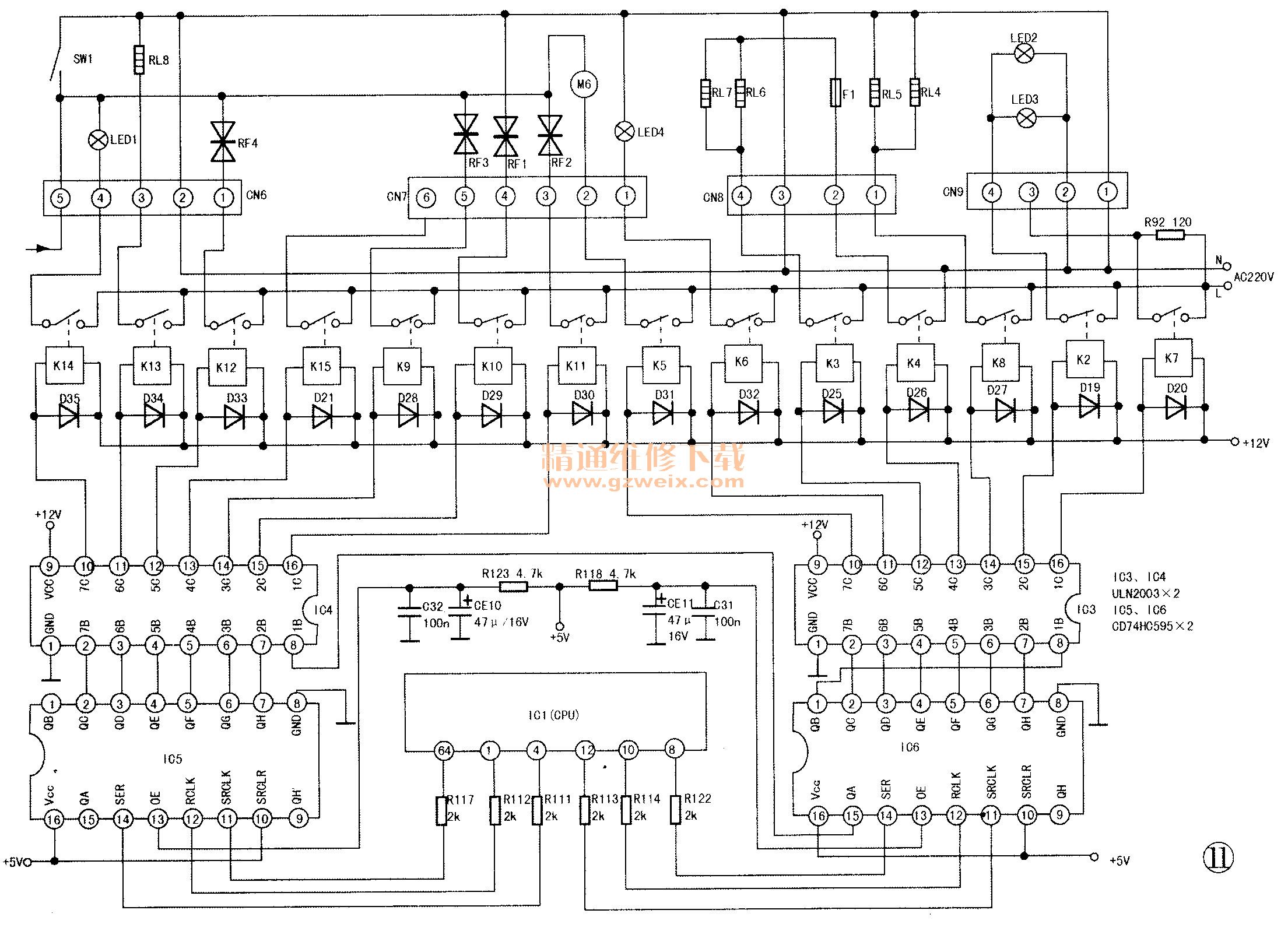

    电路如图11所示。由8位移位寄存器IC5, IC6（CD74HC595，引脚功能见前述），反相驱动器IC3,IC4 (ULN2003 )、继电器K2-K15及CPU等组成。IC3, IC4的⑨、⑧脚为+12V电源和接地端，①-⑦脚为控制信号输入端，与其一一对应的⑩-⑩脚为反相驱动输出端，分别控制14个继电器的吸合或释放。控制指令信号由CPU①、④、⑧、10、12、64脚输出送至IC5, IC6，经8位移位寄存器进行功能扩展后，由IC3, IC4反相驱动K2-K15中不同继电器吸合，进而控制对应电气系统执行器件工作。

    该变频电冰箱共采用CN1-NC9九对接插件，为方便查找故障部位或故障元件，现将它们的引脚接口功能列于表1-表9。

    电气系统控制接口电路故障通常表现为电冰箱照明灯不亮、化霜加热器工作异常、电磁阀门工作异常、吧台分配器工作异常、制冷及制冰温度异常、制冰机工作异常等。检查方法如下：

    (1)检查相关器件是否良好。这些器件包括照明灯LED 1 -LED4、电磁阀RF1 -RF4、加热器RL4RL8、送冰电机M6及保险丝F1等。方法前已介绍过，就是测器件两端电阻值，如阻值为∞说明器件开路或烧损。如阻值为0Ω或很小，说明短路或漏电。

    (2)检查控制电路。如遇到冷藏室、冷冻室、分配器照明灯故障时，在确认相关器件完好后，先检查插件CN9 2),④脚，CN7①脚及CN6④脚是否存在开路、短路、引线断脱或接触不良。接着查继电器K2,K6,K14线圈是否烧断开路及其触点是否接触不良、烧结不释放等。然后检查AC220V的L（火线）,N（零线）供电是否通畅。最后检查集成电路IC3-IC6。检查IC3, IC4时，先断开①-⑦脚，通电后用＋ 5V电压依次触碰①-⑦脚、16-⑩脚应分别输出低电平，对应继电器若有吸合声，则为正常，否则反相驱动电路IC3,IC4损坏。检查IC5,IC6时，如IC5②脚、IC6③,⑦脚始终为高电平或低电平，在检查16脚十5V供电正常时，再测IC5, IC6 11、12、14脚输入信号电压或波形，若正常则为IC5, IC6损坏，应更换。如不正常，可检查Cpu①、④、⑧、10、12、64脚有无脱焊开路，若CPU上述引脚输出不正常，可参考前述检查＋5V供电时，时钟脉冲及复位信号，如均无问题，就是CPU内部局部电路损坏，更换CPU可排除故障。如遇到分配器加热器、化霜加热器、吧台加热器、分配器开关、送冰电机M6、出冰口盖板电磁阀、冰块选择电磁阀、制冰机进水电磁阀、冷饮电磁阀等故障时，可以此类推，在此不作重复叙述。
