海尔BCD-550WYJ型变频电冰箱除箱时化霜不尽,每次都提前停止化霜加热
来源:本站整理  作者:佚名  2019-02-10 11:29:24

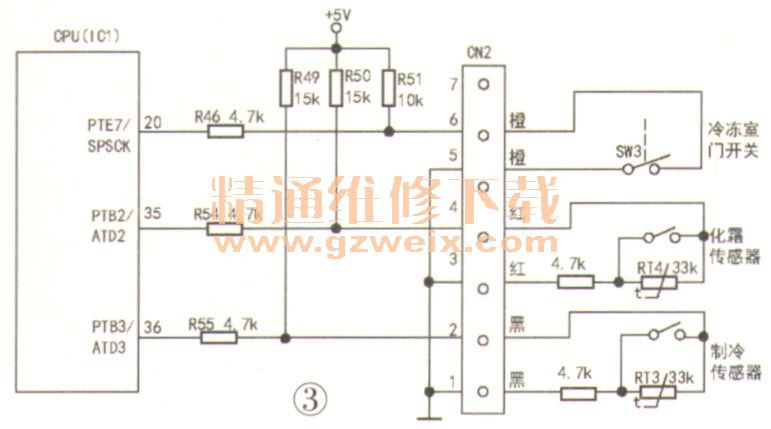

   分析检修:能进行除霜加热,说明除霜加热器工作基本正常,多数是除霜温度传感器或接口电路有故障,使反馈给IC1 35脚的化霜温度信号偏低,CPU误判为化霜温度已达规定值而提前发出停止化霜加热指令。化霜温度检测电路如图3所示,RT4为化霜温度传感器,它是一个NTC(负Faila度系数热敏电阻)元件,标称值为33kΩ(20℃时),其阻值随感测温度高低变化,温度越高阻值越小,5V经R50分压取样后,再经R54将化霜温度电压信号送至IC1 35脚。实际电路则在CN2③脚与RT4间串接了一只4.7kΩ的精密金属膜电阻,并在RT4两端并接了一只微型应急保护开关。取下RT4检测,发现其性能变差(阻值偏小),用一只33kΩ的NTC热敏电阻更换后,故障排除。
