《电子报》曾介绍了不需维持电流的步进继电器。这种继电器的优点是节能、安全、产品品种多、控制功能强。

　　用步进继电器配以适当的电子电路可以完成各种控制功能，有较高的实用价值。下面介绍两例。

　　一、广告灯箱定时控制
    人们常会看到，天还未黑。街上的彩灯和广告灯箱就已点亮；天已放明，彩灯和灯箱却仍然大放光明。在当前电力紧张的情况下，实在是极大的浪费。

　　用步进继电器和电子时间继电器做成的灯箱定时控制器，可以根据冬夏不同光照时间，人为地调整开灯时间Tl和关灯时间T2，有效地节约电能和延长设备的使用寿命。

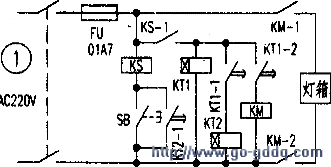

　　图1为灯箱定时控制器的电原理图。KS为BF型步进继电器，选用01A7型，单触点、2步序，交流220V，KTl、KT2是AFH3B-S8-30H型电子时间继电器。8脚插座式。线性刻度指针指示。最长延时30小时。KM为交流接触器，用来接通灯箱电源。

　　使用前先设定时间。例如下午5时下班，夏天7时开灯，半夜2时关灯，则设定T1为2小时，T2为7小时。其工作程序如下：

　　1.下班时按一下SB，KS动作，触点从“O”变成“1”：

　　KS-1接通，KTI得电，开始计时。

　　2.KTI定时时间到，KT1一1接通，KT2得电。开始计时；KTl-2接通，KM得电，点亮灯箱。

　　3.KT2定时时间到，KT2-l接通，KS跳一步。从“1”变成“0”，切断所有继电器电源，电路恢复到初始状态，为当天晚上的启动做好准备。

　　这个电路操作简单，安全可靠。除了用作灯箱定时控制外，也可用于霓虹灯、彩灯或其他定时控制。
