十款TPS系列宽输入电压DC/DC转换Ic简介(下)
来源:家电维修  作者:佚名  2018-07-02 08:17:57



    8. TPS57040-Q1

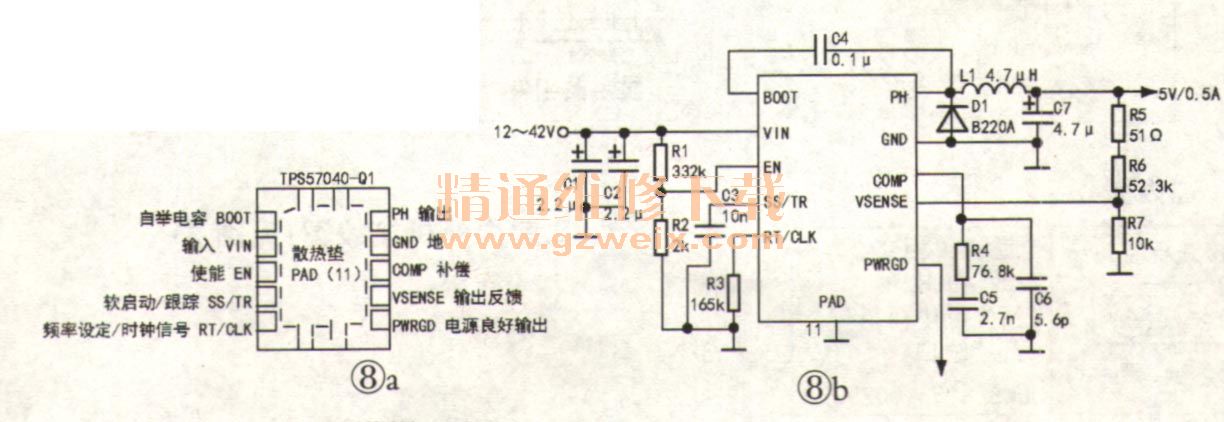

    TPS57040-Q1是一款高效、宽频率(100kHz~2.5MHz)高温型升/降压转换器,采用带散热垫SON-10封装(见图8a)和MSOP-10封装(图略)。其主要性能:输入电压:3.5V z~42V;输出电压Vout=0.8 [1 +(R5+R6)/R7];输出电流0.5A;最大输出电流限制0.94A;输入欠压锁定电压2.5V;效率可达92%;电源良好输出范围:92%~109%;过压保护≥110%;热关断温度165℃。TPS57040-Q1典型应用电路见图8b。顺便指出,与TPS57040-Q1封装和引脚功能完全相同的还有TPS57140-TPS57140-Q1输出电流为1.5A,最大输出电流限制为2.7A。另外,与TPS57140-Q1封装和引脚功能完全相同的还有TPS57160-Q1,除输入电压范围为3.5V~60V外,其余电性能参数与TPS57140-Q1完全相同。

      9. TPS55383/386
    TPS55383/386是一款宽电压输入、双电压输出非同步降压转换器,采用HTSSOP-16封装(见图9a)。TPS55383固定振荡频率300kHz、TPS55386为600kHz。主要性能:输入电压4.5V~28V;输出电压Vout=0.8V~0.9Vin;最大输出电流3A;输出电流限制第1通道4.5A;第2通道4.5A/3.OA/ 1.5A供选择。输入欠压锁定电压4.1V;热关断温度148℃。 TPS55383/386典型应用电路见图9b。

      10. TPS53014
    TPS53014是一款超小体积的同步降压控制器,采用3mm×3mm的VSSOP-10封装(如图10a所示)。主要性能:输入电压:4.5V~28V;输出电压:Vour =0.77V~7.OV;输出电流:由负载和外接MOSFET管功率决定;过流限制(OCL):保护动作电压Vo-A=0.42V;输出过压保护(OVP) ;≥120%VouT;输出欠压保护(UVP)≤ 68% Vour;输入欠压锁定阈值(UvLo)4.0V;热关断(TSD)150℃。TPS53014典型应用电路见图10b。
