十款新型线性稳压器AIC17xx系列集成块(下)
来源:家电维修  作者:佚名  2018-04-25 08:02:45



      8.AIC1741CS/CN
    AIC 1741 CS/CN是一款具有故障输出提示、快速瞬态响应、低功耗、低压差、输出电压精密可调的八端稳压器。采用SO-8和DIP-8封装(见图8。和图8b)。主要性能:输入电压:2.0V~12V ;输出电压:1.235V-11V;输出电压由公式Vout =1.235V(1+R1/R2)(见图8c)计算得出;输入/输出最低电压差:200mV;电压输出精度:1%;输出电流:80mA;响应时间:<50μs。

    AIC1741CS/CN的典型应用电路见图8c。

      9.AIC1742
    AIC1742是一款低噪声(25RV)、低静态电流(35RA)、超低压差(90mV/50mA时)、输出可控的五端固定输出稳压器,采用SOT23-5封装(见图9a、9b),其尾缀有AXV和BXV两个系列,其中AXV又分为ACV和APV两个子系列,BXV也分为BCV和BPV两个子系列(见图9d)。主要性能:输入电压:1V-12V;输出电压:1.5/1.8/2.0/2.5/2.8/2.85/2.9/3.0/3.3V(由代码后的两位阿拉伯数字决定,2.85V输出的除外,它用ER2J、ER2JP或ES2J、ES2JP表示,比如:ER15,表示输出电压为1.5V,如此类推,详见图9d) ;输入/输出最低电压差:90mv;电压输出精度:2%;输出电流:150mA;输出过流限制;250mA;过热保护温度:150℃。
AIC 1742的典型应用电路见图9c。

      10.AIC1747

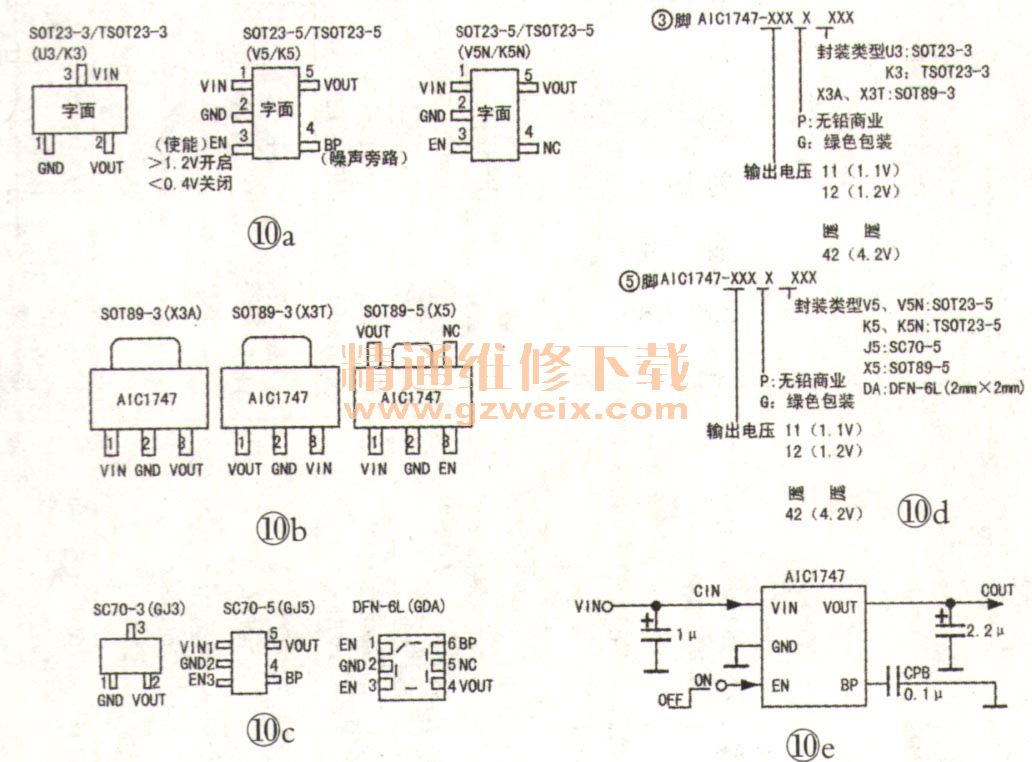

    AIC1747是一款小型超低压差、快速响应(<50μs)输出稳压器,采用SOT23-3/TSOT23-3、SOT23 -5/TSOT23 -5(见图10a)、SOT89 -3/SOT89-5(见图10b)、SC70-3/SC70-5及DFN-6L(见图10c)九种封装。AIC 1747中三端和五端的型号标注说明见图10d。主要性能:输入电压2.0V~5.5V;输出电压:1.1/1.2/1.3/1.5/1.8/2.5/2.7/2.85/3.0/3.3/3.5/3.7/3.8/4.2V(由代码后的两位阿拉伯数字决定,其中2.85V见“表1 AIC1747型号、封装、代码一览表”);输入/输出最低电压差:270mV ;电压输出精度:2%;输出电流:300mA;输出过流限制:450mA;过热保护温度:150x;功耗:400mW(SOT23-3/-5)、625mW(SOT89-3/-5)、300mW(S070-3/-5)、606mW(FDN-6L)。


    AIC 1747中5引脚的典型应用电路见图10e。
