LMH672×系列电流反馈型高速放大器的介绍
来源:本站整理  作者:佚名  2010-07-07 10:26:58



  美国国家半导体公司推出三款LMH电流反馈型高速运算放大器,型号分别为LMH6723、LMH6724及LMH6725,放大器采用了先进VIPl0TM工艺制造,应用领域主要包括高速率、低功耗的通信设备和便携式电子产品。

  LMH672×系列放大器的转换速率SR=600V/μs,信号波形的上升沿/下降沿时间典型值为2.5ns;反相输入阻抗RIN+=100kΩ,同相输入阻抗R=500Ω;在驱动75Ω的NTSC制式和PAL制式的视频负载时,可保持O.03%的差分增益和0.ll。的差分相位(Rl=150Ω,f=4.43MHz);  当Av=+2、Rf=1200Ω、Rl=100Ω时,可输出110mA的线性电流;当增益Gv=-3dB时,大信号的带宽BW为370MHz(Av=l,VⅨ,r=0.5Vpp)小信号的带宽BW为260MHz(Av=+2V/V,Vout=O.5Vpp);增益平直度可保持在0.1dB,直至高达100MHz为止;在f>1MHz的条件下,噪声电压谱密度V/V仅为4.3V/(根号)Hz,噪声电流谱密度VICN为6pA/(根号)Hz;输出阻抗Rout极低,仅为0.0lΩ;电源电压VCC范围为4.5~12V;供电电流低至1mA(Vcc:5V);在整个带宽之内,可提供64dB的高电源纹波抑制比(PSRR)和60dB的共模电压抑制比(CMRR);工作温度范围在-40~85℃。

  LMH6723/24/25芯片分别是单只装、双只装及四只装放大器,其中LMH6723是CLC450及CLC452的升级版。LMH6723采用SOIC-8和SOT23-5封装,LMH6724采用SOIC-8和MSOP-8封装,LMH6725采用TSSOP-14和SOIC-14封装。

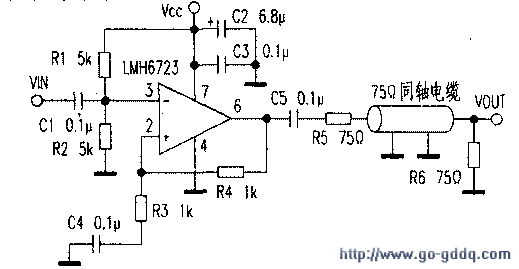

  LMH6723驱动75n的同轴电缆电路如图所示,电路采用了电流串联反馈类型,最大线路驱动能力可达10M。


  Cl是始端匹配电容,R5、R6分别是始端匹配电阻和终端匹配电阻,取值部为75Ω。为防止信号在整个传输过程中发生过冲或反射,R1、C1尽可能靠近LMH6723的第6脚,R6尽可能的靠近负载。
