TCL C32E320B型液晶彩电主板DC-DC电路故障检修
来源:家电维修  作者:佚名  2018-11-09 09:38:37

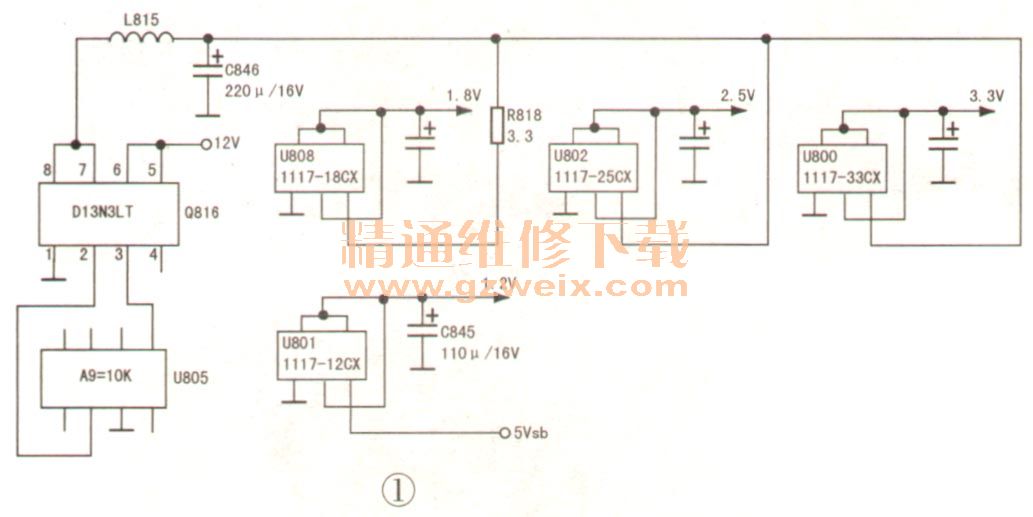

    TCL C32E320B型液晶电视,主板型号是40   -MS8200  -MAD2XG,主芯片是MST6M182VS-IF-21。主板上DC-DC转换电路如图1所示。

    待机时,主板得到5Vsb电压,通过U801转换成1.2V直流电压,为主芯片内核供电。由于待机时开关电源无12V电压输出,所以其他DC-DC转换块都不工作。
    二次开机后,主板输出开机高电平,开关电源输出12V电压给Q816(内含两只场效管)的⑤、⑥脚。同时,U805(丝印号为A9=10K)开始工作,产生激励信号送给Q816的②、③脚,Q816工作于开关状态,C846上产生5V电压。
    5V电压一路经限流电阻8818(3.3Ω)送到U808(1117-18CX)的③脚,其②脚输出1.8V电压;第2路送到U802(1117-25CX)的③脚,其②脚输出2.5V电压;第3路送到U800(1117-33CX)的③脚,其②脚输出3.3V电压。

    例:一台TCL C32E 320B型液晶电视,不开机。

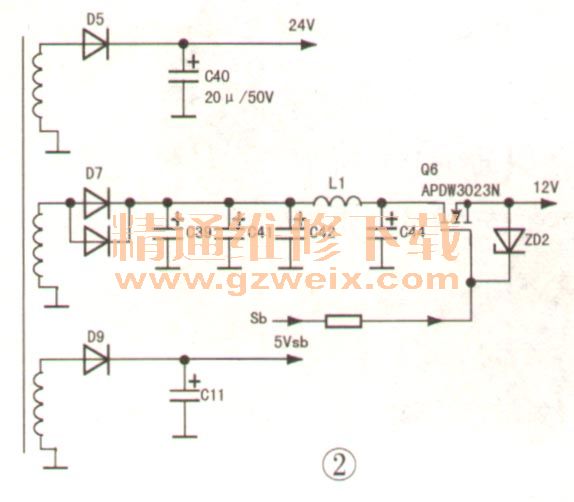

    分析检修:上电后,测开关电源输出的5Vsb电压正常,C39两端电压为14V(正常),C40两端电压为24V(正常),但Q6的S极无12V电压输出。相关电路如图2所示。

    断开开关电源负载,在12V电压端接一个假负载,然后短路5Vsb电压与sb端,12V电压输出正常,说明故障在主板上。
    测主板上各DC-DC电路,U801输出的1.2V电压正常。监测sb端子电压,开机瞬间有高电平出现,因此其他DC-DC块输出电压需在开机瞬间快速测量。经过多次测量,5V电压也始终没有出现,但Q816的⑤、⑥脚瞬间出现12V电压。按理说5V电压也应瞬间出现,说明故障可能在5V电压形成电路或后级负载中。检查5V滤波电容C846未见异常,代换Q816后试机,故障排除。
