三洋XQB50-M856N型全自动洗衣机过零检测和称重电路简介
来源:家电维修  作者:佚名  2018-11-09 09:40:01

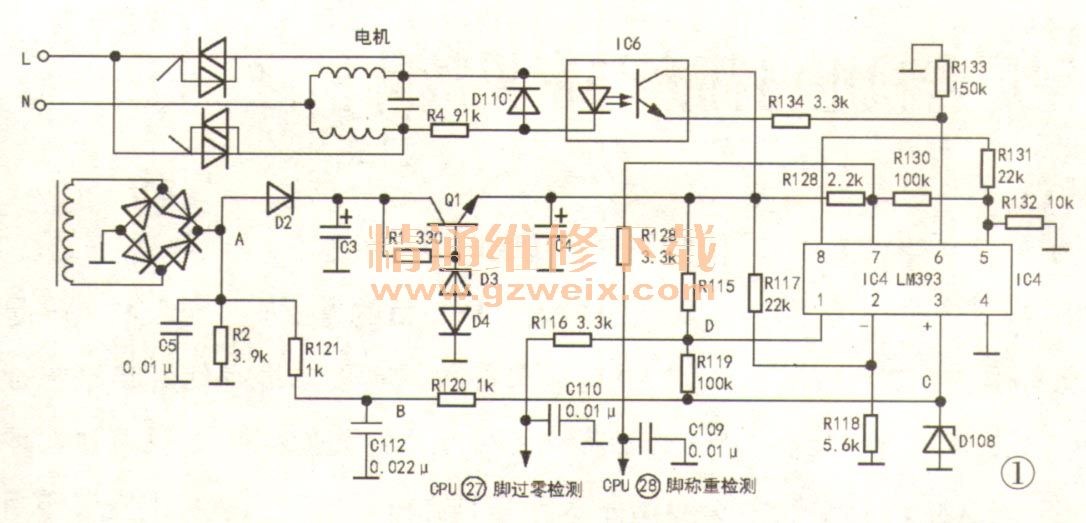

    该机过零和称重电路由IC4和外围元件组成,如图1所示。IC4内含两个电压比较器,当③脚(⑤脚)电压大于②脚(⑥脚)电压时,①脚(⑦脚)输出高电平。

    1.过零检测电路
    低压交流电经桥式整流器整流,由于有D2的存在,所以在A点形成一个峰值为15V的100Hz脉动直流电,波形如图2所示(该波形上部平坦部分是A点电压高于滤波电容C3上的电压,D2导通后A点电压给滤波电容C3充电引起的)。C5、R2、R121和C112的作用是滤除高频干扰,因为电阻R121的阻值不大,电容C5、C112的容量都很小,所以B点的电压波形幅度小于A点,但形状并没有改变,如图3所示。R120和D108构成限幅整形电路(输出的电压由IC4的③脚检测),D108是一只3V的稳压管,所以C点波形和B点明显不同,由于稳压管D108的反向击穿特性曲线并不很陡峭,所以波形顶部呈弧形。

    5V电压经R117和R118组成的分压电路分压后,给IC4的②脚提供1V基准电压。只有在交流电压过零时,IC4的③脚电压才会低于1V(只有在交流电压过零时,③脚电压低于②脚),这时①脚输出低电平,波形如图4所示。CPU根据D点波形控制输出电路,使双向可控硅在交流电压过零时导通,以减小大电流对电路元件和电机的冲击,并减小可控硅控制引起的脉冲干扰。
    2.衣物称重电路
    洗衣桶中的衣物越重,电机转动的惯性也就越大。电机在失电惯性转动的时候,线圈绕组两端会产生感应电压,这个电压经R4给光锅IC6内的发光二极管供电。在感应电压负半周时,D110提供电流通路,以免发光管承受过高的反向电压。IC6次级输出脉冲信号,则IC4的⑦脚也输出一个整形后的脉冲信号。衣物越重,电机惯性转动时间越长,这个脉冲信号的维持时间也越长,CPU据此间接地判断衣物的重量以控制洗衣机执行智能程序。R131和R132组成分压电路,给IC4的⑤脚提供1.5V的基准电压。当IC6的输出电压低于该基准电压时,IC4的⑦脚输出高电平。

    3.维修实例
    故障现象:进水正常,但水位达到设定水位时,马达不转,蜂鸣器报警,面板指示灯闪烁;尝试脱水,故障现象不变。
    分析检修:先排除门开关问题。单独给电机通电,运转正常。测量A、B、C、D点波形都正常,但测经R116送往CPU 27脚的过零脉冲没有。经查R116正常,C110已短路。因为CPU没有检测到过零信号,所以电机不转并报警。换新C110后试机,故障排除。
