创维8S63机芯液晶彩电常见故障检修
来源:家电维修  作者:佚名  2018-02-10 08:21:43



    故障现象1:不开机。

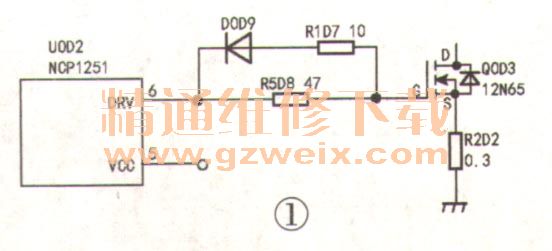

    分析检修:首先检查ST_A3V3供电及其负载,然后检查CPU电路。测开关电源无12V电压输出,保险丝熔断,开关管Q0D3(12N65)击穿,R1D7(10Ω)烧断,U0D2(NCP1251)⑤脚对地短路,相关电路如图1所示。更换上述损坏元件后试机,故障排除。

    故障现象2:不开机。
    分析检修:测量12V供电对地短路,断开电感LOD后不再短路,这说明主板有问题。逐一断开12V负载电路,问题锁定在以U906为核心的DC-DC转换电路中。经查贴片滤波电容C32短路,如图2所示。更换C32后试机,故障排除。

    故障现象3:上电,面板上的绿灯亮,约40s后指示灯熄灭,但不开机。
    分析检修:拆机检查,发现机内有烧焦的气味。仔细观察,TCON电路AVD滤波电容ClN30已断裂。拆下ClN30通电试机,白屏,测得TCON电路的12V供电正常,但AVDD和VGH电压异常。AVDD电压形成电路如图3所示。分析认为,C1N30损坏易导致升压MOs管Q1NO击穿。更换Q1N0和C1N30后试机,AVDD电压为正常值16V,此时图像正常,故障排除。

[1] [2]  下一页
