电容漏电导致海尔LE32B510X型液晶彩电不定时出现无伴音通病故障
来源:家电维修  作者:佚名  2017-09-08 08:54:24

    一台海尔LE32B510X型液晶彩电,不定时出现无伴音故障,遥控关机后再开机,故障依旧,关断交流电源一会后上电开机,伴音恢复正常,多则几小时,短则几分钟,又出现无伴音故障。此故障在多款海尔32英寸电视中出现,属于该机通病。
    拆机检查,此机主板型号是HK -T.RT2634P491,主芯片U5型号是RTD2634,伴音功放U10采用非总线控制的D类功率放大器TPA3110LD2。在故障出现时,插入U盘播放MP3音频文件,仍无伴音,由此判断故障出在静音或功率放大电路中,如图1所示。故障时测量U10的15、16脚及27、28脚(左、右声道供电端)电压均为12.25V、正常;③、④、11、12脚音频正负输入端电压为0V,正常为2.9V;左、右声道输出端18、20、23、25脚电压为0.1 V,正常值为电源电压的一半;①脚(静音端)电压为0.5V;②脚(故障检测输出端)电压也为0.5V。本机U10的①、②脚并联在一起,在U10内部保护电路动作后,②脚输出的故障检测电压控制①脚内部功放输出电路的工作状态。现测得 U10的①脚为低电平(静音状态),其原因有以下四点:一是静音控制电路异常,如Q13击穿、漏电等;二是输出电路异常,导致②脚输出低电平;三是U10温度过高;四是U10的供电电压低于4.5V或高于27V。

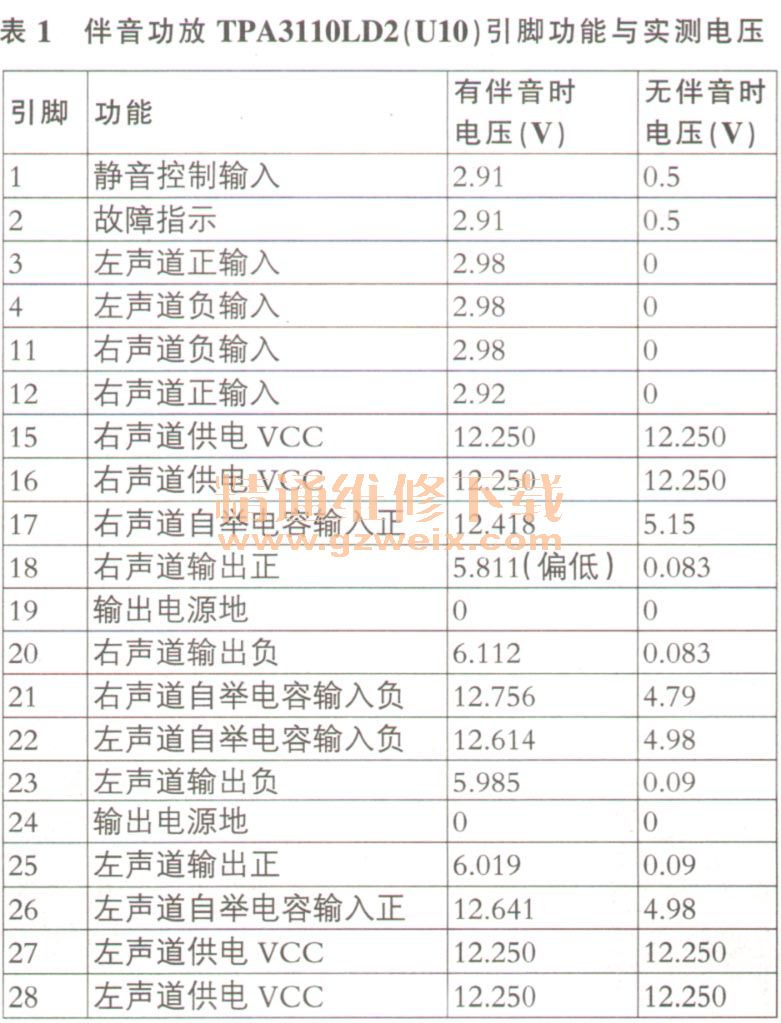

    测量U5的105脚(MUTE)电压一直为低电平,即没有发现静音控制信号。断开Q13集电极与电路的连接,U10的①脚依旧是低电平,这说明②脚输出了的保护信号。遥控器待机后重新开机,故障依旧,U10还是处于保护状态,说明保护源头是直流保护,因为只有直流保护,故障才会锁存。首先测量扬声器的阻值,均为5Ω,按压纸盆,阻值无变化。换上一对新的扬声器后试机,伴音正常,但约10分钟后故障再次出现。实测U10的各引脚电压见表1。无伴音时,左右声道的正、反输入/输出电压全部变为0V,自举升压端电压也降低;有声音时,18脚电压偏低,12脚电压也略低于其他三个输入端电压(正常时应相同)。U10的左、右声道音频信号输入采用差分方式,如果前端的输入电压不平衡,会导致直流保护电路动作。关机后马上测量③、④、11、12脚对地电阻,发现12脚对地电阻约为110kΩ,如图2所示,约5s后逐渐增大到4.408MΩ,如图3所示,其余三端阻值一直稳定为4.408MΩ,怀疑C142有问题。将C142换新后开机,故障未再出现,说明故障原因是C142漏电,改变了12脚的差分信号正极电压,导致18脚输出直流电压,U10进入了保护状态,从而出现无伴音故障。





    事后笔者想起之前也曾检修过该类故障,当时用热风枪把U10吹下来,清洗焊盘后装回,故障排除,但过一段时间后故障复发。现在想来,其原因是加热芯片时,C142受热,漏电趋于稳定或者暂时恢复正常,出现故障已排除的假象。
    提示:采用0090802461型主板的海尔液晶彩电(常见机型有LD32U3100、H32F08、LE32E12、LE32E08等)易出现本文所述故障,其原因多为C142漏电。为防止故障复发,建议将C131、C142、C146、C147这4只电容全部换新。
