该机有声音没有图像，通电试机，声音正常，没有光栅．关机时光栅闪现．看来电源与扫描电路基本正常。开盖之后第一眼看到的是LA7688安装了插座。

　　LA7688管脚密，没有熟练的焊接技巧易损伤电路板。果然不出所料，LA7688引脚焊盘有几处用导线连接，一部分焊盘已经翘起，用放大镜察看，部分焊盘线还存在着隐性断裂。

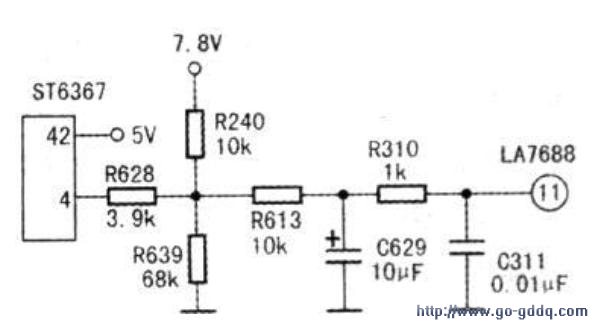

　　通电之后测量视频放大器各管脚的电压为170V左右，加速极电压为600V，LA7688的R、G、B输出端电压为2．4V左右，均基本正常。略微增加加速极电压之后可见亮光，图像淡薄。凭经验，对比度不正常可能是本机的故障，测量LA7688对比度控制端(11)脚电压为0V，正常时应为1．9V-4．4V。顺着这个电路向CPU的控制端追踪，如图所示，测得C629对地电压为4．8V。中间只隔着R310，不是R310断开就是C311漏电短路，也不排除LA7688(11)脚内部短路。C311是瓷片电容，损坏的可能性较大，断开C311，通电试机图像效果不错，操作按键，对比度变化正常，再用万用表的高阻挡测试电容，阻值很小．确认C311已损坏。

　　为了保证维修后的可靠性，又对LA7688的焊脚进行了焊接、清洗。

　　小结：大量实践表明，集成电路在正常情况下损坏率相对较小，花点时间和精力进行必要的电路分析，采取相应的方法检测，大多数情况是可以判断的。依照一些简单的数据或者经验动辄就去代换集成块，这是维修之大忌。随着集成电路的规模增大，管脚密度增加，特别是一些片状元件，即使有合适的工具，这种简单的代换也应尽量避免。

　　一旦弄坏焊盘将会给恢复造成困难。总之，维修时应多分析，少代换，即使代换，也要保证焊接质量。
