乐华TSUMV36KU机芯液晶彩电原理与故障检修
来源:本站整理  作者:佚名  2015-08-20 05:26:25

    乐华TSUMV36KU.机芯彩电是一款高性价比经济型液晶彩电,在社会上有一定拥有量。主控芯片采用TSUMV36KU(位号U8)。该机芯除TV收视功能外,还有HDMI、VGA、Y/Pb/Pr、S端子、AV输入/输出等功能。采用该机芯生产的彩电型号有:LCD26P10/A、LCD32P10/A、LCD37P10/A、LCD40P10F、LCD42P10FB等。下面介绍该机芯彩电的视、音频电路信号流程与常见故障检修。

    一、视、音频信号流程
    1.视频信号流程

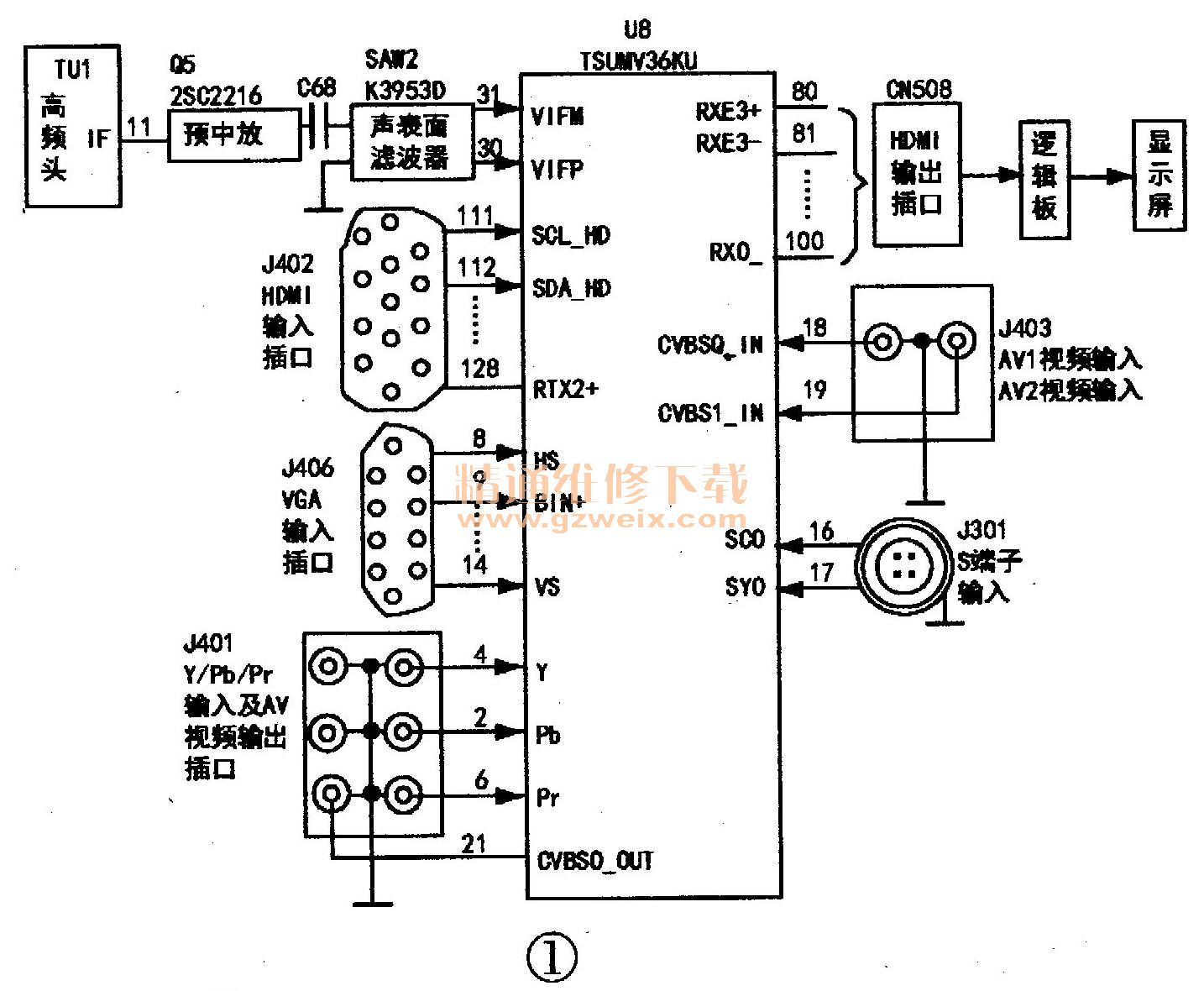

    乐华TSUMV36KU机芯液晶彩电的视频信号流程框图见图1所示。由图1可知,高频头(TU1)11脚输出的中频信号,经Q5作预中放放大、图像声表面滤波器SAW2 (K3953D)选频后,被送入主控芯片U8的30、31脚。在U8内部,图像中频信号经AGC中频放大、PLL视频检波等处理后解调出TV图像信号,经模/数电路转换后送入信号选择开关。被选择后的TV图像信号经3D梳状滤波、彩色解码、同步信号处理、降噪、逐行变换等一系列处理后,再经LVDS编码后得到LVDS数据和时钟信号,从80、81……100等脚输出,通过插座CN508送入逻辑板,再由驱动电路驱动液晶屏重现图像。另外,HDMI信号经插口J402从U8的111、112……128等脚输入;VGA信号经插口J406从⑧、⑨……14等脚输入;Y、Pb、Pr信号经插口J401从④、②、⑥脚输入;S端子信号经插口J301从16、17脚输入;AV1、AV2视频信号经插口J403分别18、19脚输入;AV视频输出信号从21脚引出,经插口J401的另一排的第3孔对外输出。上述外机输入信号若被主控芯片选择,再经上述一系列处理与转换后由信号驱动电路驱动显示屏重现图像。

    2.音频信号流程
    乐华TSUMV36KU机芯液晶彩电的音频信号流程框图如图2所示。高频头11脚输出的复合中频信号,经Q5等构成的预中放电路放大、伴音声表面滤波器SAW 1(K9650M)选频后,送入主控芯片U8的中频伴音信号输入端32、33脚,在U8内部经AGC中频放大、鉴频、检波等处理后解调出音频信号送至信号选择开关。被选择后的伴音音频信号,在U8内部经声频及音效处理后从50、51脚输出,经Q40、Q26及Q39、Q23等元件构成的前置放大电路(具体电路见图9)放大,送至音频功放块U11的信号输入端12、④脚,经其放大后分别从其①、②及41、42脚输出,推动两路扬声器还原出声音。另外,AV1与AV2输入的音频信号经插座J403分别送入U8的41、42脚及43、44脚;Y/Pb/Pr与VGA音频信号经插座J408送入U8的39、40脚;上述输入信号被信号选择开关选择,经与TV音频信号相同的处理过程后由扬声器发声。该机芯的AV输出的L、R音频信号从U8的52、53脚输出,经Q13、Q14构成的前置放大电路(图2中具体电路未画出)作电压放大后,从J401的左上角两孔对外输出。U11的⑥脚为静音控制端,当该脚为低电平时,放大器将关闭输出,即扬声器静音。本机芯开/关机时静音及观看过程中的人为静音原理,将在后述的故障检修思路中叙述。


    二、常见故障检修思路
    1.不开机
    不开机,是指接通电源开关,按下开/待机键后红色待机指示灯不能由亮变为熄灭(如果开关电源交流输入电路或待机电源有故障,则在接通电源开关后,红色待机指示灯不会点亮),机器声、光全无。本机芯的开机过程是:接通电源开关,开关电源中的待机电源首先工作,并产生+5V_ STB待机电压。此电压将作为指示灯电路、遥控电路、键盘电路、EEPROM存储器U14的工作电源。同时,5V_STB还经U4(AM1117)转换为+3.3_ STB作为US内嵌CPU的复位电路、时钟电路及U8外接FLASH存储器U15等相关电路的工作电源,并使它们进入工作状态。按下开/待机键,U8的115脚输出高电平开机信号→Q2导通(这部分电路见图3) →Q 1截止→主板上插座CN504 10脚得到约+3.6V高电平。电源板上主电源工作。输出+12V主电压(CN504的①、②脚上可浏量到主开关电源送来的+12V主电压)。与此同时,U8的77脚输出低电平,使控制管Q1100(BT3904)因基极低电平而截止,由于待机指示灯串接在Q1100的集电极回路,故由点亮变为熄灭;U8的67脚输出低电平BL_ON OUT背光板工作信号→控制管Q20截止、集电极输出高电平。使背光灯点亮;66脚输出低电平显示屏供电信号”控制管Q22截止。控制管Q18导通→开关管Q17导通升逻辑板获得+12V工作电压;62脚输出彩电出厂时设置的初始ADJ PWM亮度信号→控制管Q19处于一定导通状态(此时插座CN503③脚可测得不低于+1V的直流电压)→显示屏点亮,全过程历时约9s。若上述开机过程因故障受阻,主控芯片U8的115、77、67、66、62脚会输出与上述相反的电平,主电源停止工作,红色待机指示灯重新点亮。检修不开机故障思路可按图4所示的流程框图进行。



    2.无图像
    无图像,是指显示屏为黑屏、灰屏或彩色条纹(俗称“花屏”),但伴音正常。由于各通道图像信号的处理基本上都是在主控芯片U8内进行的,因此检修无图像故障可按图5所示的流程框图进行。若是某个信号源无图像,应检查U8该信号输入端有无这个信号源的信号波形;若没有,应重点检查该信号源输入电路。若有信号波形,说明U8内部的信号切换开关或负责该信号处理的相关电路有故障。可尝试更新软件;若无效,应考虑更换主控芯片U8或主板。

[1] [2]  下一页
