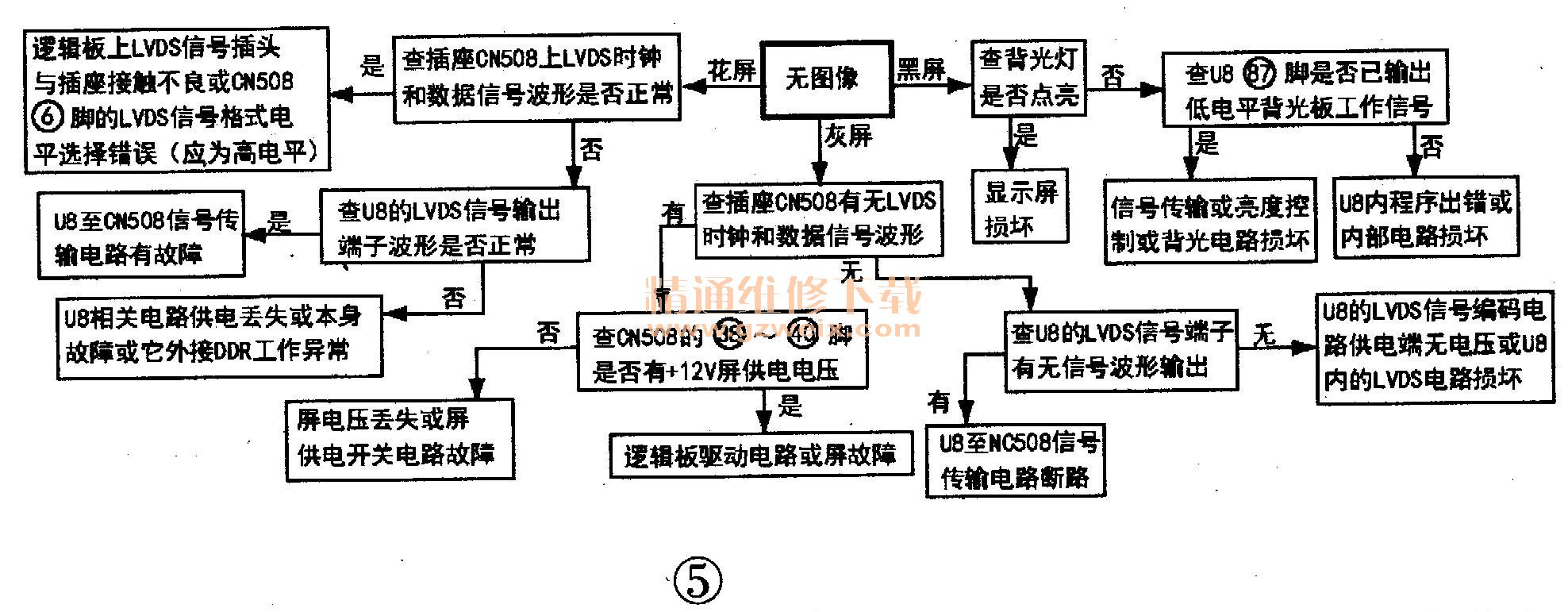

3．无声音

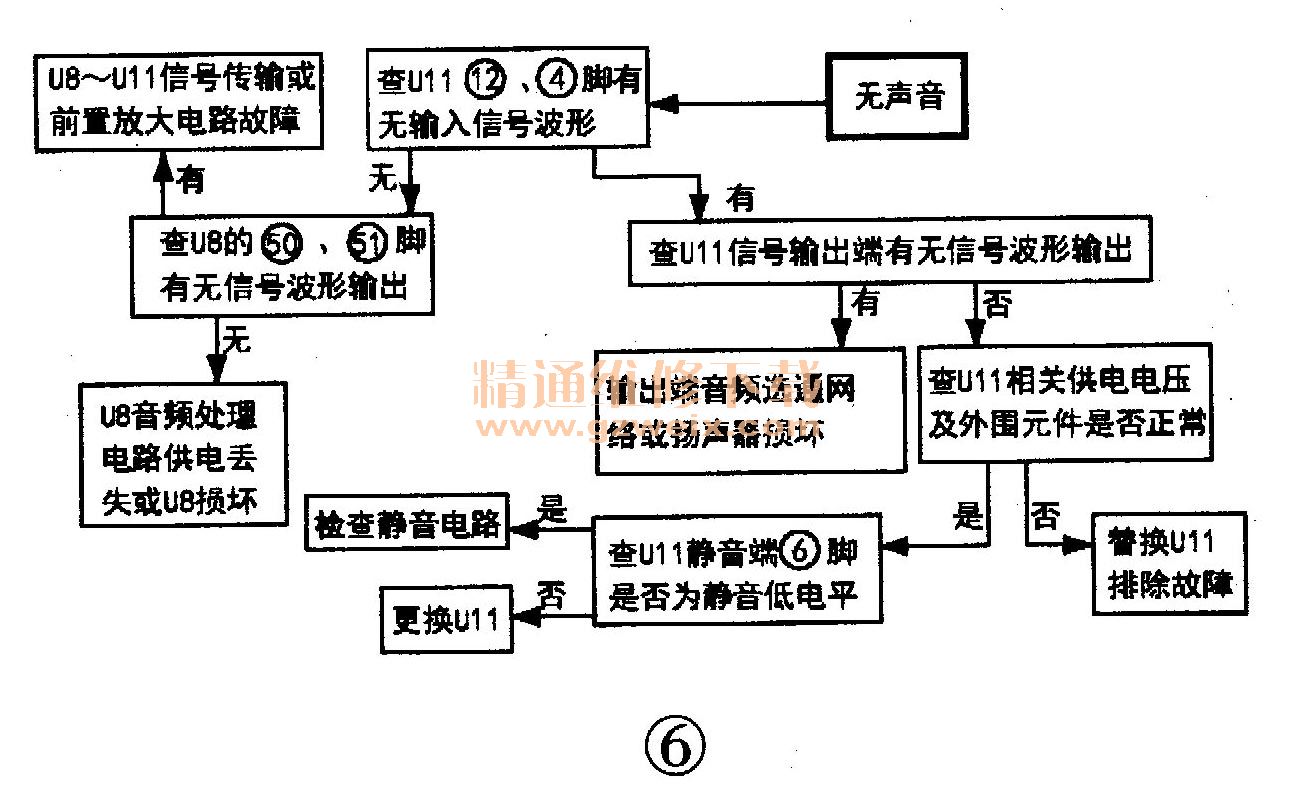

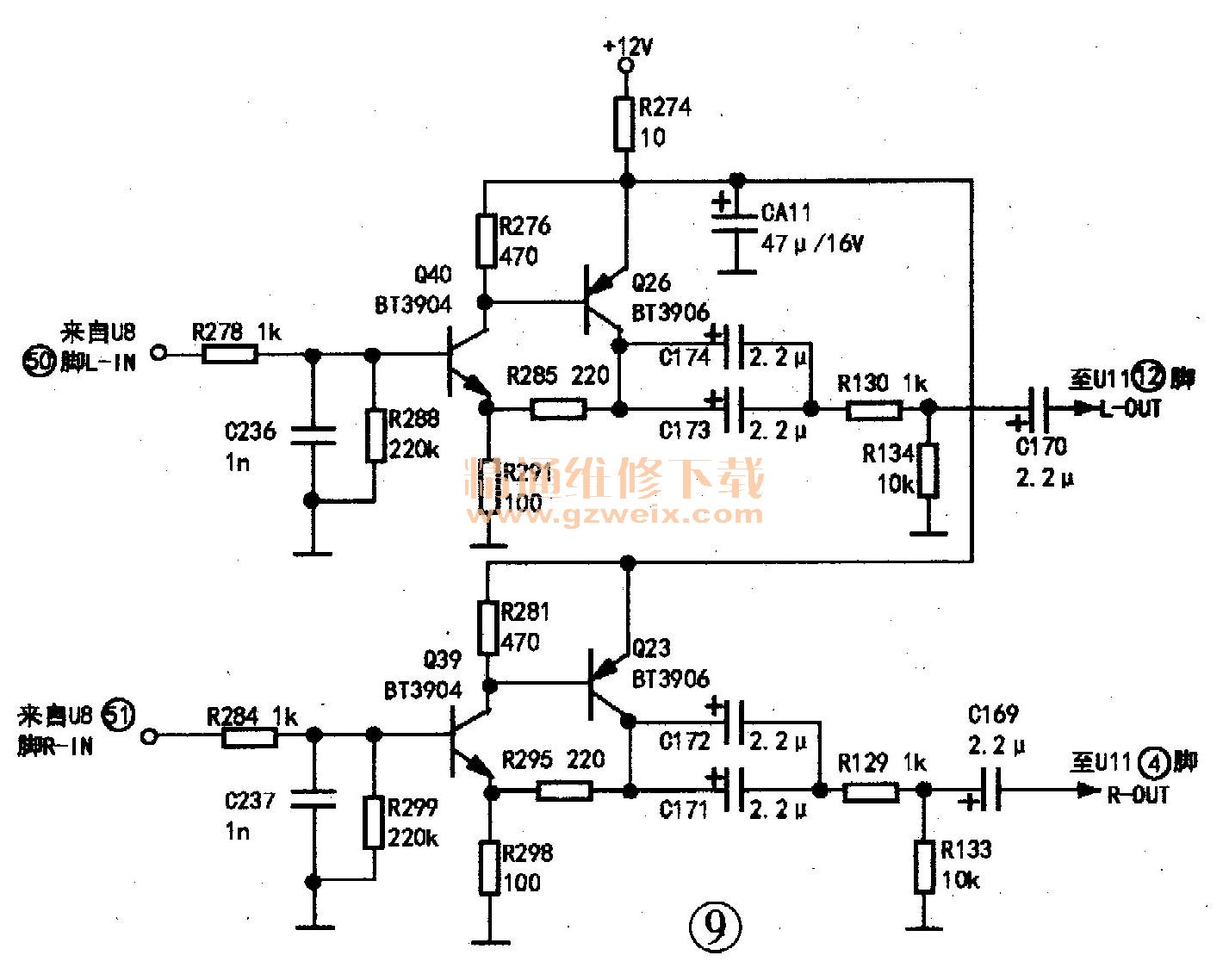

    无声音是指所有信号源都无声音，可按图6流程框图来进行检修。为帮助读者检修静音电路故障，下面介绍本机芯开、关机时自动消除“璞”声及观看时人为静音工作原理（参见图2）。开机时，＋12V电压经D29③、②脚、R143给电容C147充电→控制管Q11 （BT3906）e极电压升高”当’Q11e -b结正偏电压大于0.75V时→Q11导通→经D30①、③脚、R156使控制管Q12（8T3904）b极高电平→Q12导通斗功放块U11静音控制端⑥脚为低电平，实现开机时静音。同时12V电源经R149对电容C146已充电完毕，C146正极经R152使Q11 b极电位高于e极电位→Q11重新截止→Q12 b极又为低电平→Ql2重新截止→U11⑥脚恢复高电平→静音解除，保证观看过程声音正常。关机时，己146存储的电荷通过D29①、③脚及R149、12V电源端对地放电升在Q11 b极电位低于e极电位0.75V以上时→Q11再次导通→Q12随之导通→U11⑥脚低电平→实现关机时静音。当观看者按下遥控器静音键时，主控芯片 U8 71脚输出高电平，经D30②、③脚、R156使Q12导通，使U11⑥脚为低电平，实现人为静音。如果只是某一信号源无声，可检查该信号源的输入电路，如果没有问题，可能是主控芯片U8内部的信号选择开关电路或该信号源的相关处理电路存在故障，可考虑更换U8或主板来排除故障。
