因长期维护一批住院部使用的康佳22英寸LC22ES61型液晶彩电，特记录几例该机的典型故障，供同行参考。
    该机板号：MST9U19B 35012765，主控芯片MST9U19B-LF，配奇美V216B1-LN1屏，电源高压一体板KIP060104-01 35012928 REV-00。
    该机经常会出现：开机亮一下就黑屏有伴音故障，除了因电源板次级5V和12V滤波电容鼓包引起外，多数为LCD灯管老化引起，或者电源高压一体板上的高压逆变器损坏，以及LCD灯管引脚打火烧高压板上的MOS 4826集成块。
    鉴别是高压板或是灯管故障的方法：此机背光为4灯小口，直接使用质量可靠的（最好是原装拆机高压板改制的点灯测试工具，直接接12V电源即可工作，因为EN控制开机的电压是从高压板处12V通过分压电阻分压为4V左右后提供）万能高压板点液晶屏里的灯管，如果常亮不出现黑屏现象，那问题就出现在原机的电源高压一体板上，但是为了达到准确无误，还需把原机电源高压一体板接入22英寸4根两组LCD灯管通电测试（常备测试工具，坏屏里拆两组带支架的灯管即可），如果亮一下就黑屏那故障就在高压部分；如果一直亮就是液晶屏里的灯管老化或者打火，需要更换。
    实例1：亮一下就黑屏。
    检修：经检查确认故障在高压板上，没有检查到有损坏的元件，代换高压逆变器后故障依旧，于是直接用万能高压板改装。拆除电源板高压一体板上高压部分的两只逆变器和灯管插座等元件，拆到刚好能把新换的万能高压板放入为止，如图1所示。

    然后把万能高压板插件上的线对应接到原板上，可以直接焊接到原板XS701尾插座处，XS701插座从左到右数：①、②脚电压为12V，③脚EN，④脚DIM，⑤ 、⑥脚GND；也可以就近查找接入，万能高压板供电12V和GND直接接到C704电容两端，万能高压板上的N/F直接焊接到J709（EN）跳线上，万能高压板上的ADJ直接焊接到J713（DIM）跳线上，如图2所示，接好后通电背光亮，图像恢复正常。

    实例2：亮一下就黑屏，指示灯由绿色变为黄色，又由黄色变为绿色周而复始。

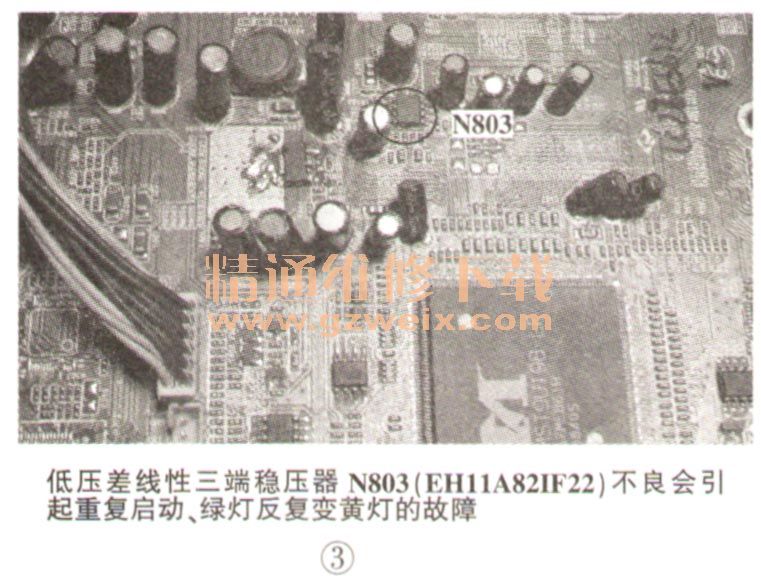

    检修：最初以为是高压引起的保护，单独点亮液晶屏里的灯管，亮度正常，用原机电路点亮外置灯管，亮一下就黑屏，再亮一下又黑屏，经测量12V供电正常，带假负载正常，说明电源本身没问题，测量XS701插座第③脚（EN）的电压在0～5V间变化。仔细观察后发现并不是高压板引起的黑屏故障，开机后背光亮，刚刚显示“KONKA”的画面就出现重启现象，应该是主板的驱动程序出错引起的。于是从另外一台正常的电视机上把主板存储器N502（F40-1006CP）拆掉并读出里面的数据保存，然后写入这块主板的存储器中，开机测试故障不变。当测量主板各组电压时发现1.2V不正常，稳压芯片N803（EH11A 821F22）的②脚一直在0.9V→1V→1.2V间跳变，背光亮时电压0.9V左右，黑屏时1.2V左右，测量N803的③脚电压为稳定的3.3V输入，怀疑稳压芯片性能不良，如图3所示，在旧板上拆下相同型号的芯片换上，开机故障彻底排除。
