I-55L教学一体机故障速查及维修
来源:本站整理  作者:安徽歙县余明华  2013-10-31 11:52:00

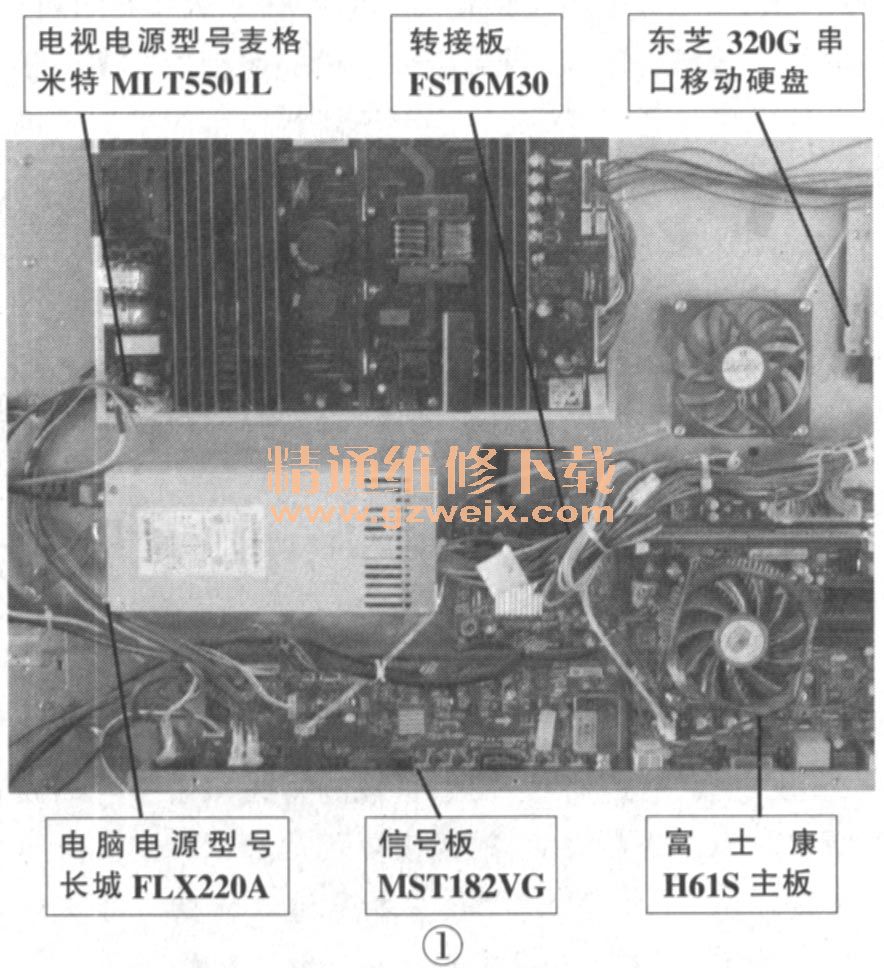

    I-55L教学一体机主要由电视、电脑、触摸等三部分组成,整机内部结构如图1所示。现将一年来维修到的故障及解决方法撰写成文,供学校管理员维护参考。

    故障现象1:开机无信号。
    故障分析:开机,将一体机切换到电脑状态下,按电脑启动按钮,屏幕显示无信号,说明电脑没有启动。耳朵贴近一体机,仔细听有无风扇转动的声音。如果没有,一般问题出在主板和电脑电源上。如果有风扇声音,则可能内存接触不良,或主板损坏。由于该机主板没有蜂鸣器,如果是内存故障,则不会发出一长二短的报警声。
    故障解决:开机检查,如果风扇转,说明电源好,重插内存试试,如果还不能启动,只有更换主板。如果风扇不转,将电源22芯座从主板拔下,找到一根绿线和一根灰线,用一根导线短路这两个插孔,如果电源的风扇转,说明电源好,反之电源有问题。该机更换电源,故障排除。由于该机在学校教室使用,灰尘比较多。维修时要及时清除灰尘,内存接触不良的故障比较多,其次是主板,电源的故障率最少。

    故障现象2:不能开机,但红色指示灯亮。
    故障分析:红色指示灯亮说明5V供电正常,按遥控器上的开机键,电源指示灯还是处于红色状态(如果正常,红色指示灯应跳变为绿色指示灯),首先要排除遥控器本身是否有故障,再确定是否设备有故障。如果遥控器好,说明故障可能在电视机的电源板或主板上(电脑的VGA线是接在电视机的主板上,所以打开电脑前,一定要先用遥控器开机,屏幕有显示后,再切换到VGA状态),这种机器有个特性,背光板容易坏,出现红灯亮最好先把背光板线拔掉试下会不会变绿灯,然后再确认是不是信号主板坏。

    故障解决:替换电视机信号主板,问题解决。
    提示:该故障率比较低。

    故障现象3:红灯亮,指示灯一闪一闪。

    故障分析:这种现象一般是电视机电源板有问题,一般换电源板即可。
提示:此故障率相对较高。

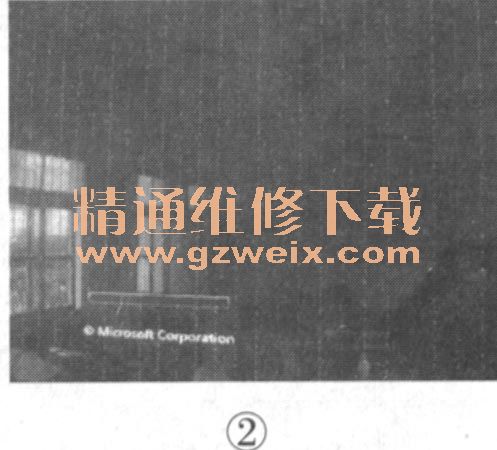

    故障现象4:花屏,如图2所示。

    故障分析:出现这种现象要切换到TV状态下看是否花屏,如果只是电脑状态,一般是内存条有问题,VGA线接触不良等。如果TV和电脑状态下,全是花屏,可替换转换板试试。
    提示:转换板坏的故障率比较高。

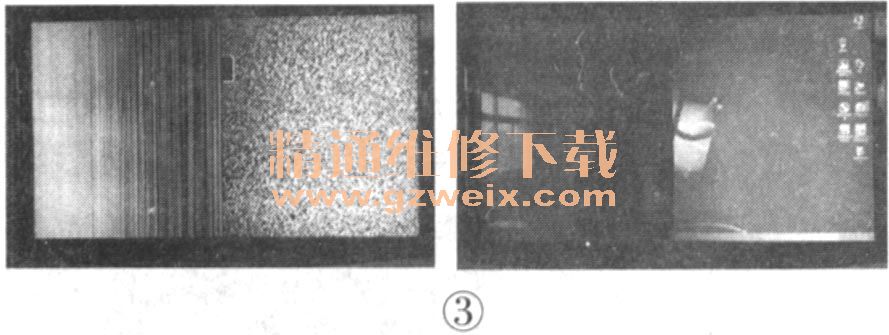

    故障现象5:屏幕一半图像正常,一半不正常,如图3所示。

    故障分析:在电脑状态和TV状态下都是这种情况,一般来说不是屏有问题,就是逻辑板的问题。
    故障解决:按先易后难的维修原理。从另外一台好的一体机拆下一块逻辑板替换,故障解决。、仔细观察坏机的逻辑板,发现排线处有接触不良的地方,用烙铁焊好接触不良的地方。装回去,TV和电脑状态下图像正常。

    故障现象6:触摸不灵。
    故障分析:该机采用红外线触摸,如果教室光线强会造成触摸不灵。这主要是红外线的特性决定了受强光会有干扰的。红外触摸主要是有一个发射和一个接收红外信号。如果信号指示灯在右上方,那么接收信号的灯管在上边和左边或者发射信号的灯管在下边和右边。该机器红外管是分四段。可用智能手机的照相功能来判断红外线发射是否正常。如是局部不能触摸可能是某段管不行,直接换发射信号的主板即可。

    故障现象7:触摸功能失效。
    故障分析:先要排除软件故障,如果是升级升坏了。那就要把通用串行总线控制器中USB串口设备全部卸载,然后再重新安装,再升重新级软件。升级过程中一定不要有任何触摸动作。
    如果经上述处理后,仍没有触摸功能,则可能是触摸主板损坏。
    故障解决:开机发现,触摸主板的信号指示灯不亮,重新升级触摸软件,指示灯亮,但依旧没有触摸。开机检查,发现触摸主板与信号发射管板的排线插槽与电路板的焊锡脱离。重新焊接,触摸恢复正常。
    提示:此故障率比较高,基本是排线插槽与电路板的焊锡脱离,也有少数是触摸主板损坏。
